iHF T5/T10 Leichte Förderriemenscheibe

iHF T-Serie Trapezzahn-Steuerriemenscheiben

Produktmerkmale:

Konzipiert für den Transport von leichten Gütern

Konstruktion mit geringer Massenträgheit: Durch die Verwendung von leichten Materialien (wie z. B. einer Aluminiumlegierung) wird der Energieverbrauch reduziert und die Konstruktion eignet sich für den Betrieb mit niedriger bis mittlerer Geschwindigkeit und langer Laufzeit.

Geeignet für leichte Lasten: Die optimierte Struktur überträgt die Spannung auf leichte Förderbänder effektiv und verhindert so übermäßigen Verschleiß.

Geringerer Antriebsleistungsbedarf: Reduziert die Motorlast und verbessert die Energieeffizienz.

Reibungslose synchrone Übertragung

Das Zahnprofil ist perfekt auf den Synchronriemen abgestimmt und gewährleistet so einen schlupffreien Betrieb und ein stabiles Übersetzungsverhältnis.

Verhindert Bandabweichungen und Vibrationen und gewährleistet so einen reibungslosen Transport der Fördergüter.

Geringe Betriebsgeräusche, geeignet für geräuscharme Produktionsumgebungen (wie z. B. Lebensmittelverarbeitungsbetriebe und Elektronikmontagehallen).

Verbessert die Förderleistung

Präzise Zahnteilung: Sorgt für die Synchronisation von Förderbandgeschwindigkeit und -position und minimiert so Produktfehlausrichtungen.

Hohe Eingriffsgenauigkeit: Reduziert den Riemenverschleiß und verlängert die Lebensdauer von Riemen und Riemenscheibe.

Geeignet für Montagelinien mit langem, kontinuierlichem Betrieb.

Profitieren Sie von kosteneffizienter Zuverlässigkeit dank Standard-Teilung von 5 mm und 10 mm. Das optimierte Zahnprofil sorgt für einen stabilen Eingriff und ist speziell für leichte Getriebe und Standard-Drehmomentbedingungen ausgelegt.

Kostenloses Angebot anfordern

Zahnriemenscheibe T5

Typ				Material		Oberflächenbehandlung
Bandbreite: 10 mm	Bandbreite: 15 mm	Bandbreite: 20 mm	Bandbreite: 25 mm	Rolle	Flansch
A: 11 W: 16 L: 28	A: 17 W: 22 L: 34	A:22 B: 27 L: 39	A: 27 B: 32 L: 44	Rolle	Flansch
AW**T5100	AW**T5150	AW**T5200	AW**T5250	6061	6061	Natürliche Anodisierung
AB**T5100	AB**T5150	AB**T5200	AB**T5250			Schwarzeloxieren
AH**T5100	AH**T5150	AH**T5200	AH**T5250			Harteloxieren
AN**T5100	AN**T5150	AN**T5200	AN**T5250			Nickelplattierung
SF**T5100	SF**T5150	SF**T5200	SF**T5250	S45C	SPCC	Schwarze Oxidbeschichtung
SN**T5100	SN**T5150	SN**T5200	SN**T5250	S45C	SPCC	Nickelplattierung

Zahnriemenscheibe T10

Typ						Material		Oberflächenbehandlung
Bandbreite: 15 mm	Bandbreite: 20 mm	Bandbreite: 25 mm	Bandbreite: 30 mm	Bandbreite: 40 mm	Bandbreite: 50 mm	Rolle	Flansch
A: 17 B: 22 L: 37	A:22 B: 27 L: 42	A: 27 W: 32 L: 47 (52)	A: 32 W: 37 L: 52 (57)	A: 43 W: 48 L: 61 (63)	A: 53 W: 58 L: 70	Rolle	Flansch
AW**T10150	AW**T10200	AW**T10250	AW**T10300	AW**T10400	AW**T10500	6061	6061	Natürliche Anodisierung
AB**T10150	AB**T10200	AB**T10250	AB**T10300	AB**T10400	AB**T10500			Schwarzeloxieren
AH**T10150	AH**T10200	AH**T10250	AH**T10300	AH**T10400	AH**T10500			Harteloxieren
AN**T10150	AN**T10200	AN**T10250	AN**T10300	AN**T10400	AN**T10500			Nickelplattierung
SF**T10150	SF**T10200	SF**T10250	SF**T10300	SF**T10400	SF**T10500	S45C	SPCC	Schutzfilm aus Eisenoxid
SN**T10150	SN**T10200	SN**T10250	SN**T10300	SN**T10400	SN**T10500	S45C	SPCC	Nickelplattierung

Zahnriemenscheibe T5

Zahnriemenscheibe T10

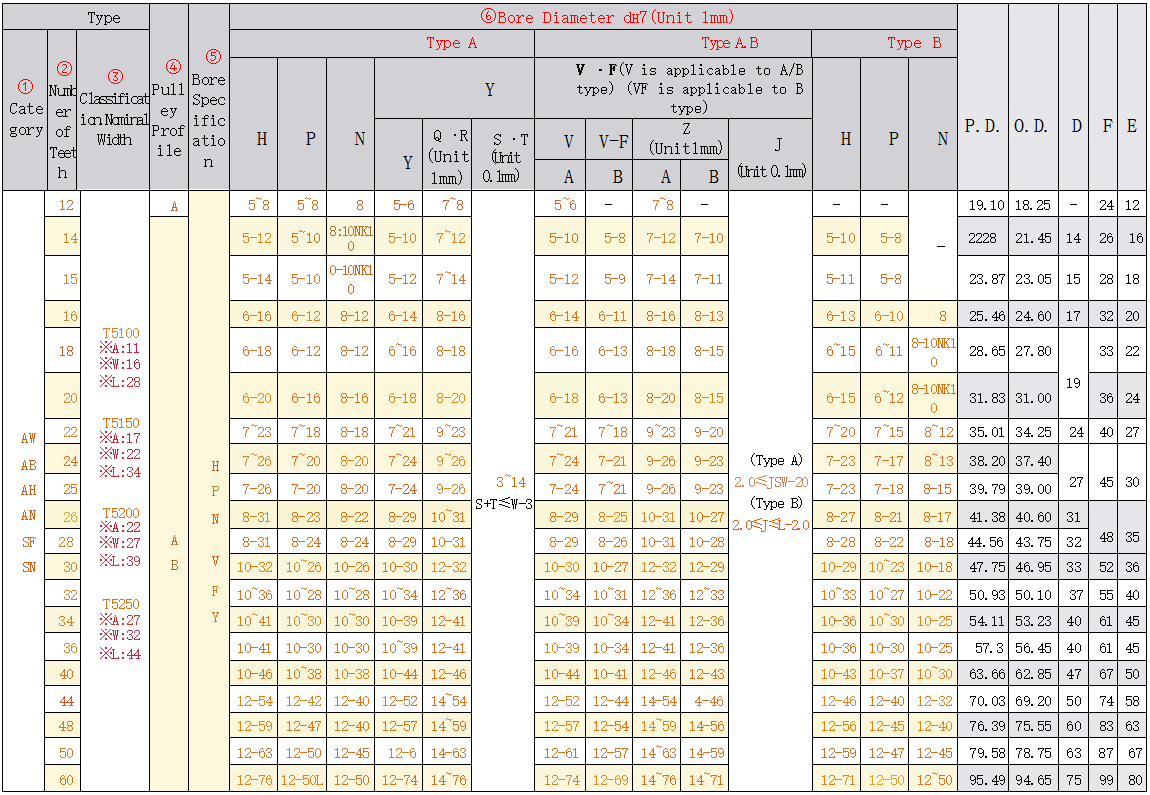

Zahnriemenscheibe T5

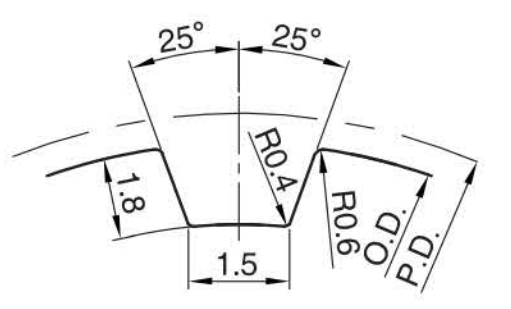

④ Riemenscheibenprofil

Die Abmessungen der Zahnnuten variieren geringfügig je nach Zähnezahl. Zahnteilung (5 mm)

Bei den Wellenlochspezifikationen H (rundes Loch), V, F (abgestuftes Loch) und Y (abgestuftes Loch an beiden Enden) gibt es keine Gewindelöcher.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

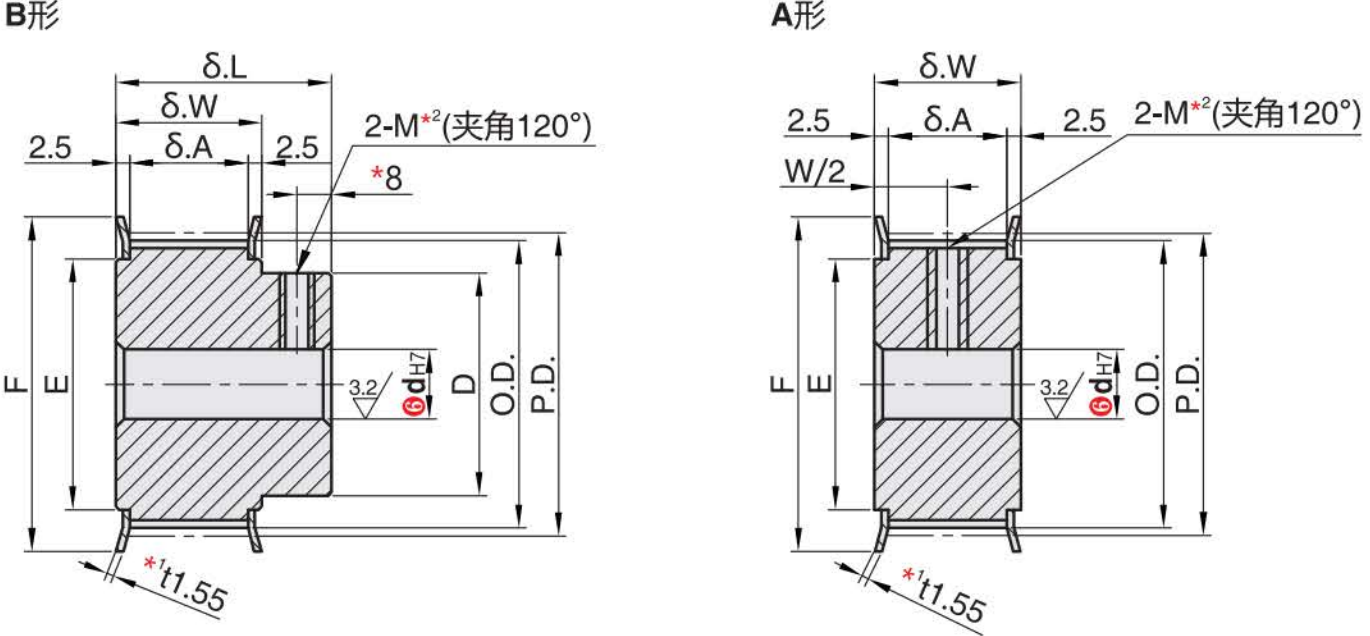

* Bei Riemenscheiben vom Typ A und Wellenbohrungen mit P- oder N-Bohrungen befinden sich die beiden Gewindebohrungen etwa 120° bzw. 90° von der Mitte der Zahnnut entfernt.

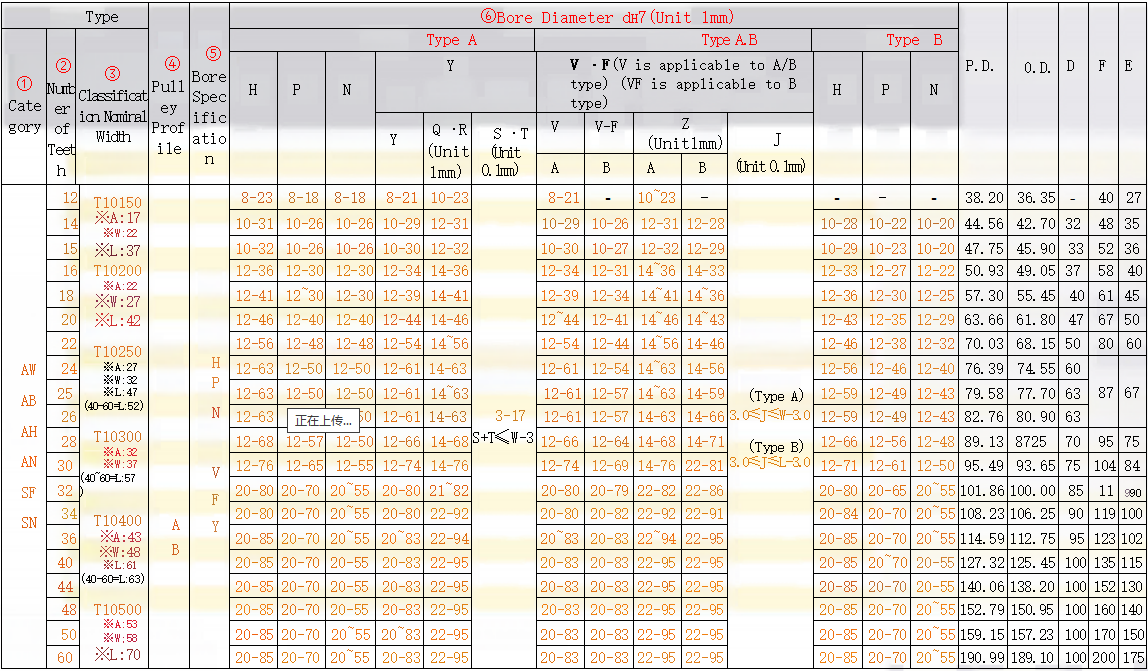

Zahnriemenscheibe T10

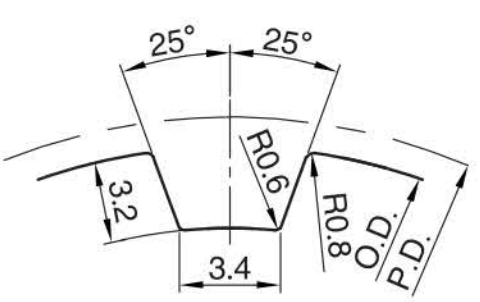

④ Riemenscheibenprofil

Die Zahnteilung variiert geringfügig je nach Zähnezahl. Zahnteilung (10 mm)

Bei 34, 50 und 60 Zähnen ist t = 2 (gedrehter Flansch).
Bei den Wellenlochspezifikationen H (rundes Loch), V, F (abgestuftes Loch) und Y (abgestuftes Loch an beiden Enden) sind keine Gewindelöcher vorhanden.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Bei Riemenscheiben der Typen T10250 und T10300 mit 44 bis 60 Zähnen beträgt die Lochteilung 11; bei Riemenscheiben der Typen T10400 und T10600 beträgt die Lochteilung (LW)/2.
Die in Klammern angegebenen Maße innerhalb der L-Angabe beziehen sich auf Riemenscheiben mit 44 bis 60 Zähnen.
* Bei Riemenscheiben mit Riemenscheiben vom Typ A und Wellenbohrungen vom Typ P oder N befinden sich die beiden Gewindebohrungen etwa 120° bzw. 90° von der Mitte des Zahnspalts entfernt.
