iHF Zahnriemenscheibe Kraftübertragung Leichte Fördertechnik MXL/XL/L/H

iHF MXL/XL/L Zahnriemenscheiben

Produktmerkmale:

1. Hochpräziser Synchronantrieb

Die präzisionsgefertigte Zahnstruktur gewährleistet einen festen Eingriff zwischen Riemen und Riemenscheibe und verhindert so wirksam Schlupf und Fehlausrichtung.

Durch das präzise Übersetzungsverhältnis eignet es sich für leichte Förderanlagen, die eine hohe Positioniergenauigkeit erfordern.

Die Zahnteilung und die Spezifikationen entsprechen internationalen Standards (MXL, XL, L, H usw.), was einen einfachen Austausch und eine hohe Austauschbarkeit ermöglicht.

2. Hohe Effizienz und geringes Geräusch

Der Übertragungswirkungsgrad liegt bei über 98 %, bei minimalen Leistungsverlusten.

Durch die leichtgängige Betätigung, die geringen Vibrationen und den niedrigen Geräuschpegel im Betrieb eignet es sich ideal für geräuschempfindliche Umgebungen wie Büros und Lebensmittelverarbeitungsbetriebe.

Die reibungsarme Konstruktion reduziert den Verschleiß von Riemen und Riemenscheiben und verlängert die Lebensdauer.

3. Kompaktes Design für einfache Installation

Es stehen verschiedene Montageschnittstellen zur Verfügung, darunter Standardbohrungen, Keilnuten, Stellschrauben und Dehnhülsen.

Die kompakte Bauweise ermöglicht die Integration in Fördersysteme und spart somit Platz an den Anlagen.

Der Austausch ist einfach und erfordert keine umfangreiche Demontage des Geräts.

Diese Riemenscheiben bieten zuverlässige Kraftübertragungslösungen in verschiedenen Teilungen (MXL 2,032 mm, XL 5,08 mm, L 9,525 mm) und sind für die Übertragung moderater Drehmomente, leichte Förderanwendungen und Hochgeschwindigkeitsanwendungen konzipiert. Die präzisionsgefertigte MXL-Konfiguration erfüllt die Anforderungen an Hochgeschwindigkeitsantriebe in kompakten Anlagen; das vielseitige XL-Profil eignet sich für diverse Hochgeschwindigkeitsanwendungen; und die robuste Konstruktion der L-Serie vereint erhöhte strukturelle Integrität mit überlegener Toleranz gegenüber linearen Geschwindigkeiten. Diese Riemenscheiben sind die optimale Lösung für Automatisierungslinien, Kompaktmaschinen und Materialflusssysteme.

iHF Zahnriemenscheibe Kraftübertragung Leichte Fördertechnik MXL/XL/L/H

Kostenloses Angebot anfordern

Zahnriemenscheibe MXL

Typ				Material		Oberflächenbehandlung
Riemenbreite: 4,8 mm (3/16 Zoll)	Riemenbreite: 6,4 mm (1/4 Zoll)	Riemenbreite: 9,5 mm (3/8 Zoll)	Riemenbreite: 12,7 mm (1/2 Zoll)	Rolle	Flansch
A: 6 B: 10 L: 16,5	A: 7,5 B: 11,5 L: 18	A:11 W: 15 L: 22	A: 14 B: 1 9 L: 25	Rolle	Flansch
AW**MXL019	AW**MXL025	AW**MXL037	AW**MXL050	6061	6061	Natürliche Anodisierung
AB**MXL019	AB**MXL025	AB**MXL037	AB**MXL050			Schwarzeloxieren
AH**MXL019	AH**MXL025	AH**MXL037	AH**MXL050			Harteloxieren
AN**MXL019	AN**MXL025	AN**MXL037	AN**MXL050			Nickelplattierung
-	SF**MXL025	SF**MXL037	-	S45C	S45C	Schwarze Oxidbeschichtung
-	SN**MXL025	SN**MXL037	-	S45C	S45C	Nickelplattierung
-	SU**MXL025	SU**MXL037	-	SUS303		-

Zahnriemenscheibe XL

Typ				Material		Oberflächenbehandlung
Riemenbreite: 6,4 mm (1/4 Zoll)	Riemenbreite: 7,9 mm (5/16 Zoll)	Riemenbreite: 9,5 mm (3/8 Zoll)	Riemenbreite: 12,7 mm (1/2 Zoll)	Rolle	Flansch
A:7,5 B:12,5 L:21	A:9 B:14 L:23	A:11 W:16 L:25	A:14 W:19 L:28	Rolle	Flansch
AW**XL025	AW**XL031	AW**XL037	AW**XL050	6061	6061	Natürliche Anodisierung
AB**XL025	AB**XL031	AB**XL037	AB**XL050			Schwarzeloxieren
AH**XL025	AH**XL031	AH**XL037	AH**XL050			Harteloxieren
AN**XL025	AN**XL031	AN**XL037	AN**XL050			Nickelplattierung
SF**XL025	-	SF**XL037	SF**XL050	S45C	SPCC	Schwarze Oxidbeschichtung
SN**XL025	-	SN**XL037	SN**XL050	S45C	SPCC	Nickelplattierung
SU**XL025	-	SU**XL037	SU**XL050	SUS303		-

Zahnriemenscheibe L

Typ				Material		Oberflächenbehandlung
Riemenbreite: 12,7 mm (1/2 Zoll)	Riemenbreite: 19,1 mm (3/4 Zoll)	Bandbreite: 25,4 mm (1 Zoll)	Bandbreite: 38,1 mm (1,5 Zoll)	Rolle	Flansch
A:14 W:19 L:31(39)	A:21 W:26 L:38(46)	A:27 B:32 L:44(53)	A:40 B:45 L:57	Rolle	Flansch
AW**L050	AW**L075	AW**L100	AW**L150	6061	6061	Natürliche Anodisierung
AB**L050	AB**L075	AB**L100	AB**L150			Schwarzeloxieren
AH**L050	AH**L075	AH**L100	AH**L150			Harteloxieren
AN**L050	AN**L075	AN**L100	AN**L150			Nickelplattierung
SF**L050	SF**L075	SF**L100	SF**L150	S45C	SPCC	Schwarze Oxidbeschichtung
SN**L050	SN**L075	SN**L100	SN**L150	S45C	SPCC	Nickelplattierung

Zahnriemenscheibe H

Typ				Material		Oberflächenbehandlung
Riemenbreite: 19,1 mm (3/4 Zoll)	Bandbreite: 25,4 mm (1 Zoll)	Bandbreite: 38,1 mm (1,5 Zoll)	Bandbreite: 50,8 mm (2 Zoll)	Rolle	Flansch
A:21 B:26 L:41	A:27 B:32 L:47	A:40 B:45 L:60	A:54 B:59 L:74	Rolle	Flansch
AW**H075	AW**H100	AW**H150	AW**H200	6061	6061	Natürliche Anodisierung
AB**H075	AB**H100	AB**H150	AB**H200			Schwarzeloxieren
AH**H075	AH**H100	AH**H150	AH**H200			Harteloxieren
AN**H075	AN**H100	AN**H150	AN**H200			Nickelplattierung
SF**H075	SF**H100	SF**H150	SF**H200	S45C	SPCC	Schwarze Oxidbeschichtung
SN**H075	SN**H100	SN**H150	SN**H200	S45C	SPCC	Nickelplattierung

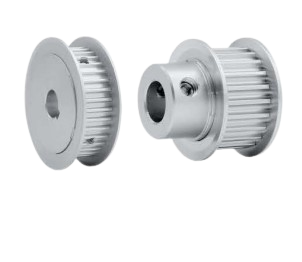

Zahnriemenscheibe MXL

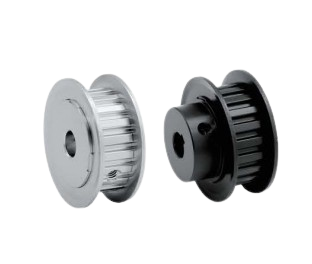

Zahnriemenscheibe XL

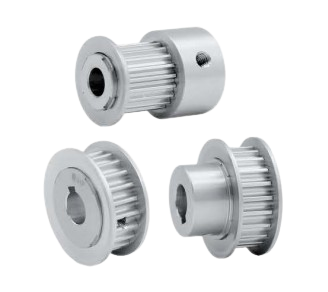

Zahnriemenscheibe L

Zahnriemenscheibe H

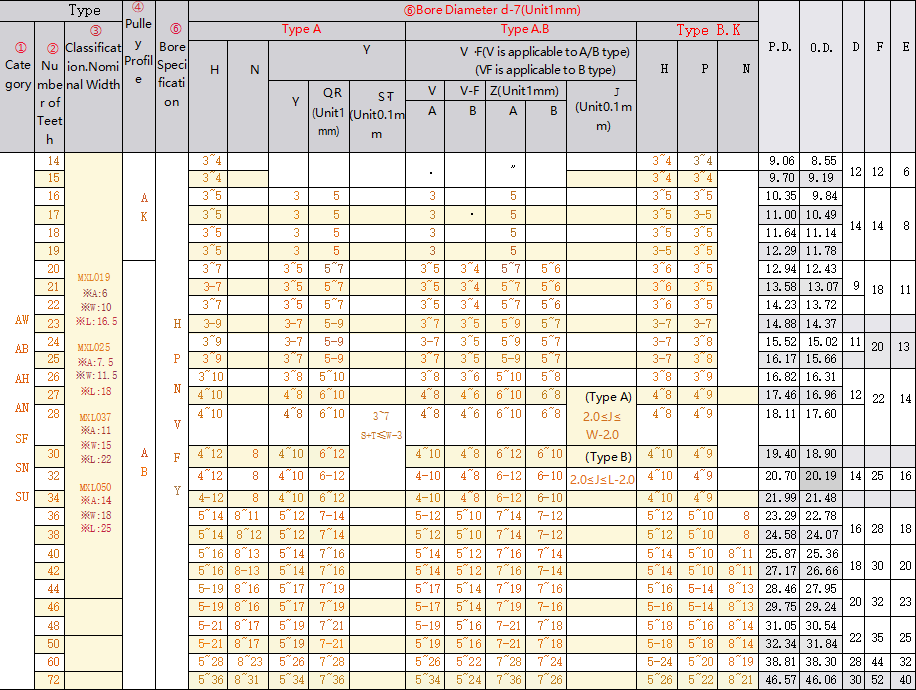

Zahnriemenscheibe MXL

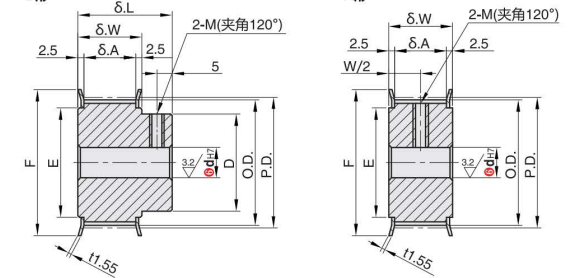

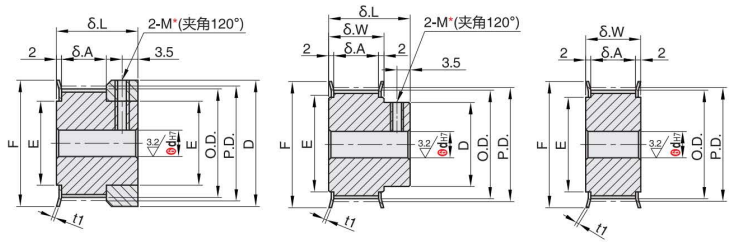

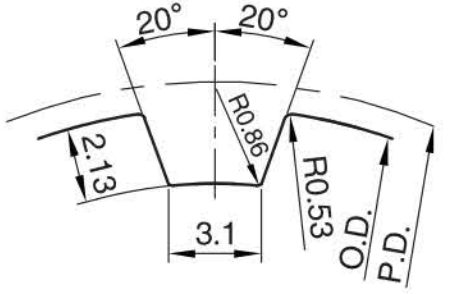

Zahnprofil ① Riemenscheibenprofil

Typ K Typ B Typ A

Zahl nach △: Anzahl der Zähne: 23 oder weniger

Die Nutabmessungen können je nach Zähnezahl geringfügig variieren. Zahnteilung (2,032 mm)

Bei den Wellenlochspezifikationen H (rundes Loch), V, F (abgestuftes Loch) und Y (abgestuftes Loch an beiden Enden) gibt es keine Gewindelöcher.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
* Bei Riemenscheiben vom Typ A und Wellenbohrungen mit P oder N befinden sich die beiden Gewindebohrungen etwa 120° bzw. 90° von der Mitte der Zahnnut entfernt.

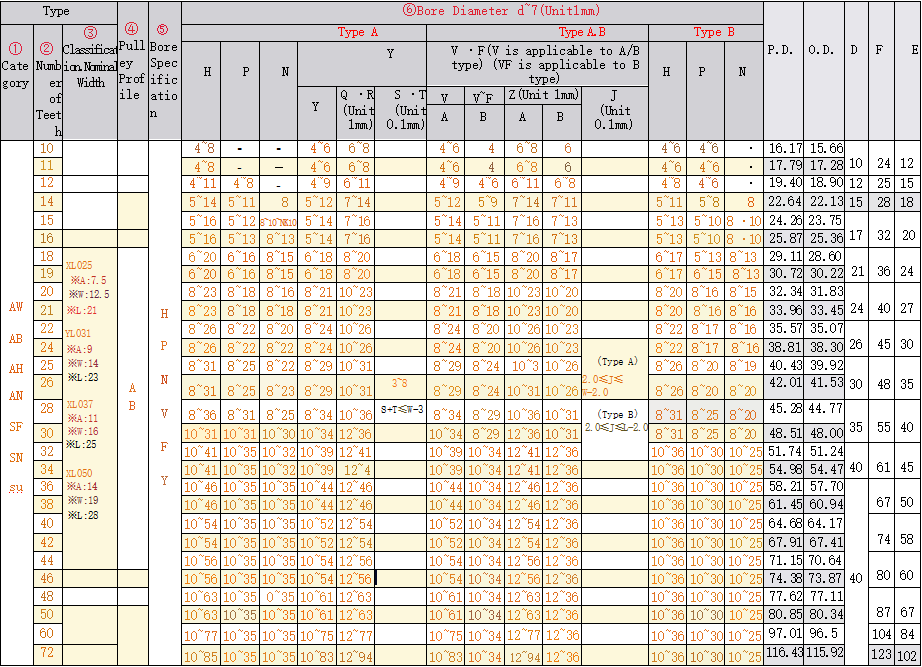

Zahnriemenscheibe XL

Zahnprofil ① Riemenscheibenprofil

Typ B Typ A

Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung (5,08 mm)

Bei den Wellenlochspezifikationen H (rundes Loch), V, F (abgestuftes Loch) und Y (abgestuftes Loch an beiden Enden) gibt es keine Gewindelöcher.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
H-Abmessung: L50 = 5; L075 = 8; L100 = 11
* Bei Riemenscheiben vom Typ A und Wellenbohrungen mit P oder N befinden sich die beiden Gewindebohrungen etwa 120° bzw. 90° von der Mitte der Zahnnut entfernt.

Zahnriemenscheibe L

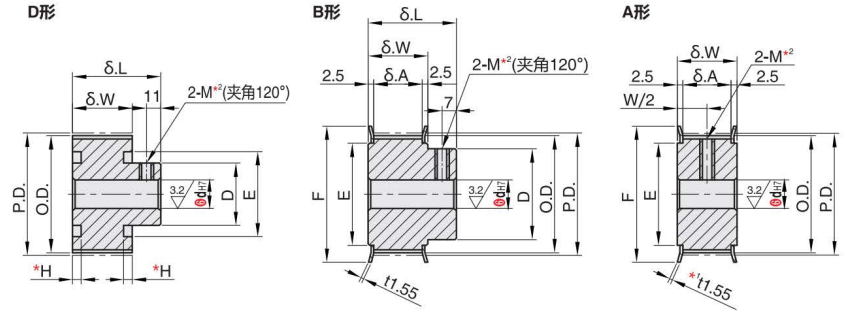

Zahnprofil ① Riemenscheibenprofil

Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung (9,525 mm)

Bei 60 oder 72 Zähnen ist t = 2 (Rippen schneiden).
Bei den Wellenlochspezifikationen H (rundes Loch), V, F (abgestuftes Loch) und Y (abgestuftes Loch an beiden Enden) sind keine Gewindelöcher vorhanden.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
H-Abmessung: L50 = 5; L075 = 8; L100 = 11
Die L-Maße (in Klammern) gelten für 60 bis 72 Zähne.
* Bei Riemenscheiben mit A-förmiger Konfiguration und P- oder N-förmigen Wellenlöchern befinden sich die beiden Gewindebohrungen etwa 120° bzw. 90° von der Mitte der Zahnnut entfernt.

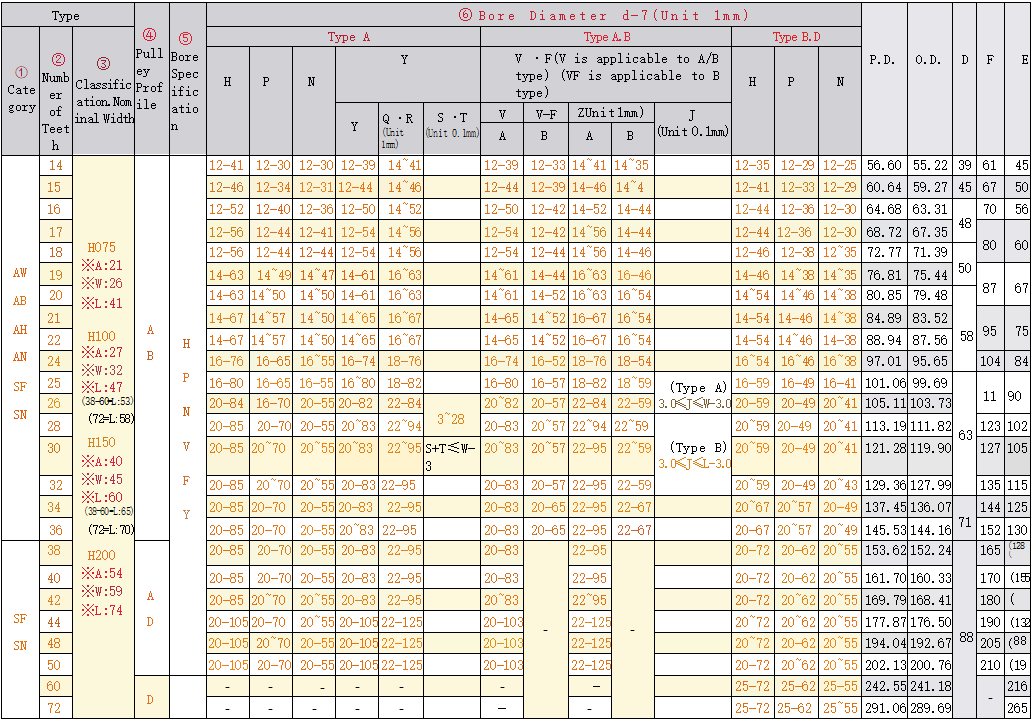

Zahnriemenscheibe H

Zahnprofil ① Riemenscheibenprofil

Zahl nach △: Anzahl der Zähne: 19 oder weniger.

Die Nutabmessungen können je nach Zähnezahl geringfügig variieren. Zahnteilung (12,7 mm).

Bei 38-50 Zähnen ist t = 2 (Rippen schneiden).
Bei den Wellenlochspezifikationen H (rundes Loch), V, F (abgestuftes Loch) und Y (abgestuftes Loch an beiden Enden) sind keine Gewindelöcher vorhanden.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
H-Dimension: H100 = 11; H150 = 14
* Bei Riemenscheiben vom Typ A und Wellenlöchern P oder N befinden sich die beiden Gewindelöcher etwa 120° bzw. 90° von der Mitte der Nut entfernt.
