Newgear Stirnrad-Kegelradgetriebe PVFN für Nema 17

Bewegen Sie die Welt mit Planetengetrieben und gestalten Sie die Zukunft mit Präzisionsfertigung.

Produktmerkmale:

1. Spiralverzahntes Kegelradgetriebe zur Erzielung eines rechtwinkligen Lenkausgangs

2. Abtriebswelle mit Vierkantflansch

3. In Kombination mit einem geradverzahnten Getriebe und einer einteiligen Kragarmkonstruktion äußerst kosteneffizient

4. Die Eingangswelle kann mit einer Keilnut geöffnet werden.

5. Rücklaufspielraum 8-16 Bogenminuten

Vorteile:

Platzsparendes Design: Die rechtwinklige Konfiguration ermöglicht eine kompakte Integration in Maschinenlayouts.
Hohes Drehmomentvermögen: Kann anspruchsvolle Lasten bewältigen und gleichzeitig einen reibungslosen Betrieb gewährleisten.
Präzisionssteuerung: Geringes Spiel gewährleistet eine genaue Positionierung bei Schrittmotoranwendungen.
Langlebig und zuverlässig: Hochwertige Materialien und präzise Verarbeitung garantieren eine lange Lebensdauer.
Anpassbare Optionen: Die Flexibilität des OEM-Herstellers ermöglicht maßgeschneiderte Lösungen für verschiedene Anwendungsbereiche.

Spezifikationsbereich: 60-160

Übersetzungsbereich: 3-100

Genauigkeitsbereich: 8-16 Bogenminuten

Das Newgear Stirnrad-Kegelradgetriebe PVFN für Nema 17 vereint kompaktes Design, hohes Drehmoment und präzise Bewegungssteuerung in einem effizienten System. Dank geringem Zahnflankenspiel, robuster Konstruktion und OEM-Anpassungsmöglichkeiten gewährleistet das PVFN-Getriebe einen zuverlässigen, präzisen und reibungslosen Betrieb für eine Vielzahl von Industrie- und Automatisierungsanwendungen.

Für Hersteller und Ingenieure, die platzsparende, leistungsstarke und individuell anpassbare Winkelgetriebelösungen suchen, bietet die PVFN-Serie außergewöhnlichen Nutzen und Vielseitigkeit.

Kostenloses Angebot anfordern

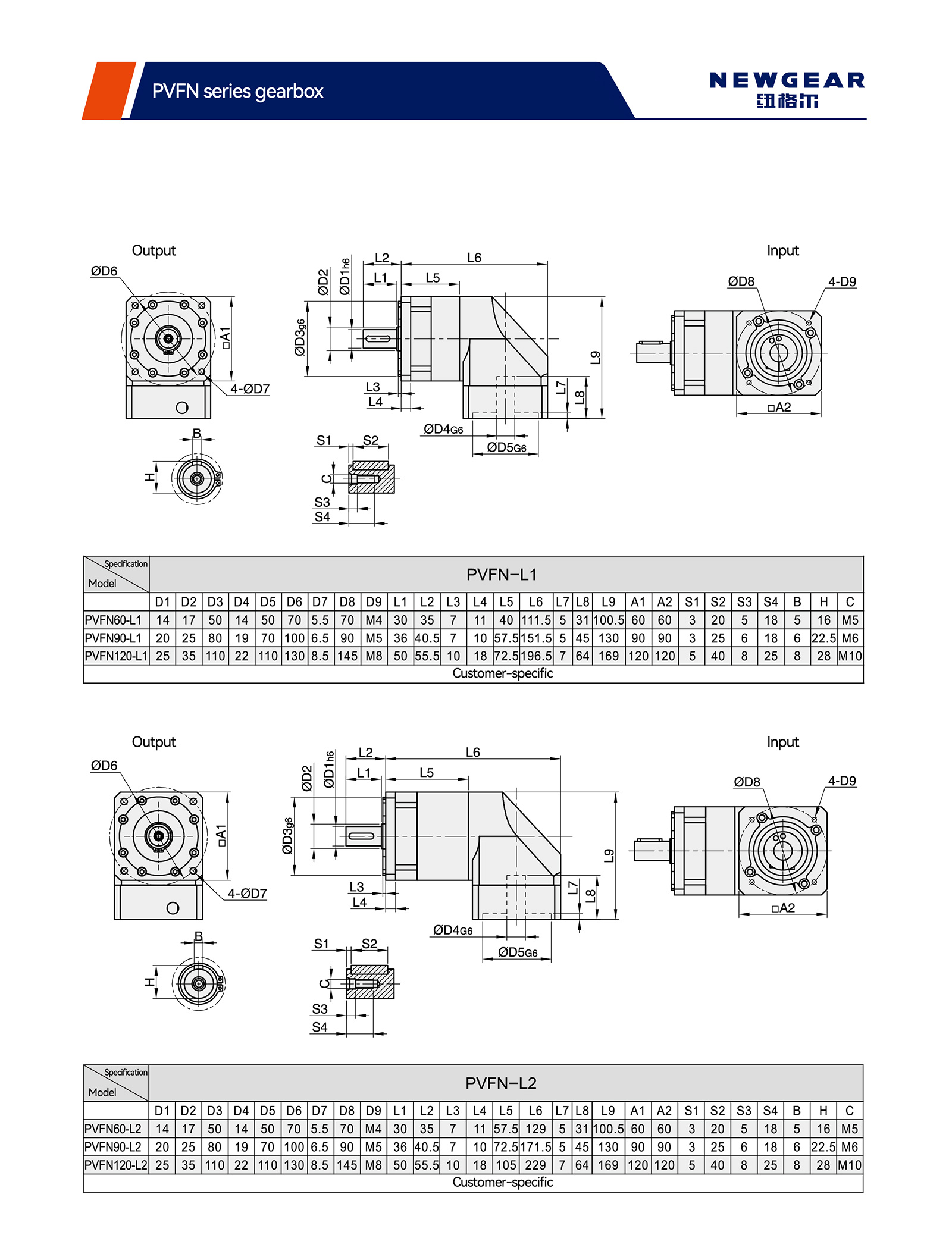

Technische Parameter			Modellreihe	PVFN60	PVFN90	PVFN120
Maximales Drehmoment			Nm	1,5-faches Nenndrehmoment
Notbremsmoment			Nm	2-fach Nenndrehmoment
Maximal zulässige Radialkraft			N	240	450	1240
Maximal zulässige Axialkraft			N	220	430	1000
Torsionssteifigkeit			Nm/arcmin	1.8	4,85	11
Maximale Eingangsgeschwindigkeit			U/min	8000	6000	6000
Nenneingangsgeschwindigkeit			U/min	4000	3500	3500
Lärm			dB	≤58	≤60	≤65
Durchschnittliche Lebensdauer			H	20000
Wirkungsgrad bei Volllast			%	L1 ≥ 95 % L2 ≥ 92 %
Gegenreaktion	Platz 1	L1	Bogenminute	≤8	≤8	≤8
	Platz 1	L2	Bogenminute	≤12	≤12	≤12
	Platz 2	L1	Bogenminute	≤16	≤16	≤16
	Platz 2	L2	Bogenminute	≤20	≤20	≤20
Trägheitsmoment	L1	3	kg·cm°	0,46	1,73	12,78
		4	kg·cm²	0,46	1,73	12,78
		5	kg·cm²	0,46	1,73	12,78
		7	kg·cm°	0,41	1,42	11.38
		10	kg·cm²	0,41	1,42	11.38
	L2	12	kg·cm²	0,44	1,49	12.18
		15	kg·cm²	0,44	1,49	12.18
		16	kg·cm	0,44	1,49	12.18
		20	kg·cm²	0,44	1,49	12.18
		25	kg·cm²	0,44	1,49	12.18
		28	kg·cm	0,44	1,49	12.18
		30	kg·cm²	0,44	1,49	12.18
		35	kg·cm²	0,44	1,49	12.18
		40	kg·cm°	0,44	1,49	12.18
		50	kg·cm²	0,34	1,25	11.48
		70	kg·cm²	0,34	1,25	11.48
		100	kg·cm°	0,34	1,25	11.48

Technische Parameter		Modellreihe	PVFN60	PVFN90	PVFN120
	Spezifikation	Verhältnis	PVFN60	PVFN90	PVFN120
Nenndrehmoment	L1	3	27	96	161
		4	40	122	210
		5	40	122	210
		7	34	95	170
		10	16	56	86
	L2	12	27	96	161
		15	27	96	161
		16	40	122	210
		20	40	122	210
		25	40	122	210
		28	40	122	210
		30	27	96	161
		35	40	122	210
		40	40	122	210
		50	40	122	210
		70	34	95	170
		100	16	56	86
Schutzgrad		IP65
Betriebstemperatur		—10 °C bis 90 °C
Gewicht (kg)	L1		1.7	4.4	10
Gewicht (kg)	L2		1.9	5.0	13
