Newgear Servogetriebehersteller PFN für Nema 42

Bewegen Sie die Welt mit Planetengetrieben und gestalten Sie die Zukunft mit Präzisionsfertigung.

Produktmerkmale:

1. Vierkantflanschkonstruktion mit Lochausgang

2. Geradzahnradgetriebe, einarmige Auslegerkonstruktion, einfaches Design, äußerst kostengünstig

3. Langlebig und zuverlässig effizient

4. Die Eingangswelle kann mit einer Keilnut geöffnet werden.

5. Rücklaufspielraum 8-16 Bogenminuten

Vorteile des Newgear Servogetriebes:

Präzise Bewegungssteuerung: Geringes Spiel gewährleistet eine genaue Positionierung bei servogesteuerten Anwendungen.

Hohe Belastbarkeit: Die effiziente Drehmomentverteilung ermöglicht den Betrieb auch unter anspruchsvollen Bedingungen.

Langlebigkeit: Hochwertige Materialien und präzise Verarbeitung gewährleisten langfristige Zuverlässigkeit.

Kompakte Bauweise: Das leichte Design ermöglicht die Integration in Maschinen mit begrenztem Platzangebot.

Anpassbare Optionen: Die Flexibilität des OEM-Herstellers gewährleistet eine maßgeschneiderte Lösung für vielfältige industrielle Anforderungen.

Spezifikationsbereich: 60-160

Übersetzungsbereich: 3-100

Genauigkeitsbereich: 8-16 Bogenminuten

Das Newgear Servogetriebe vereint Präzision, Langlebigkeit und Anpassungsfähigkeit in einem kompakten Gehäuse. Für Branchen, die eine effiziente, zuverlässige und hochpräzise Bewegungssteuerung benötigen, bietet das Newgear Servogetriebe herausragende Leistung und Flexibilität und ist somit eine unverzichtbare Komponente moderner Fertigungs- und Verarbeitungsmaschinen.

Newgear Servogetriebehersteller PFN für Nema 42

Kostenloses Angebot anfordern

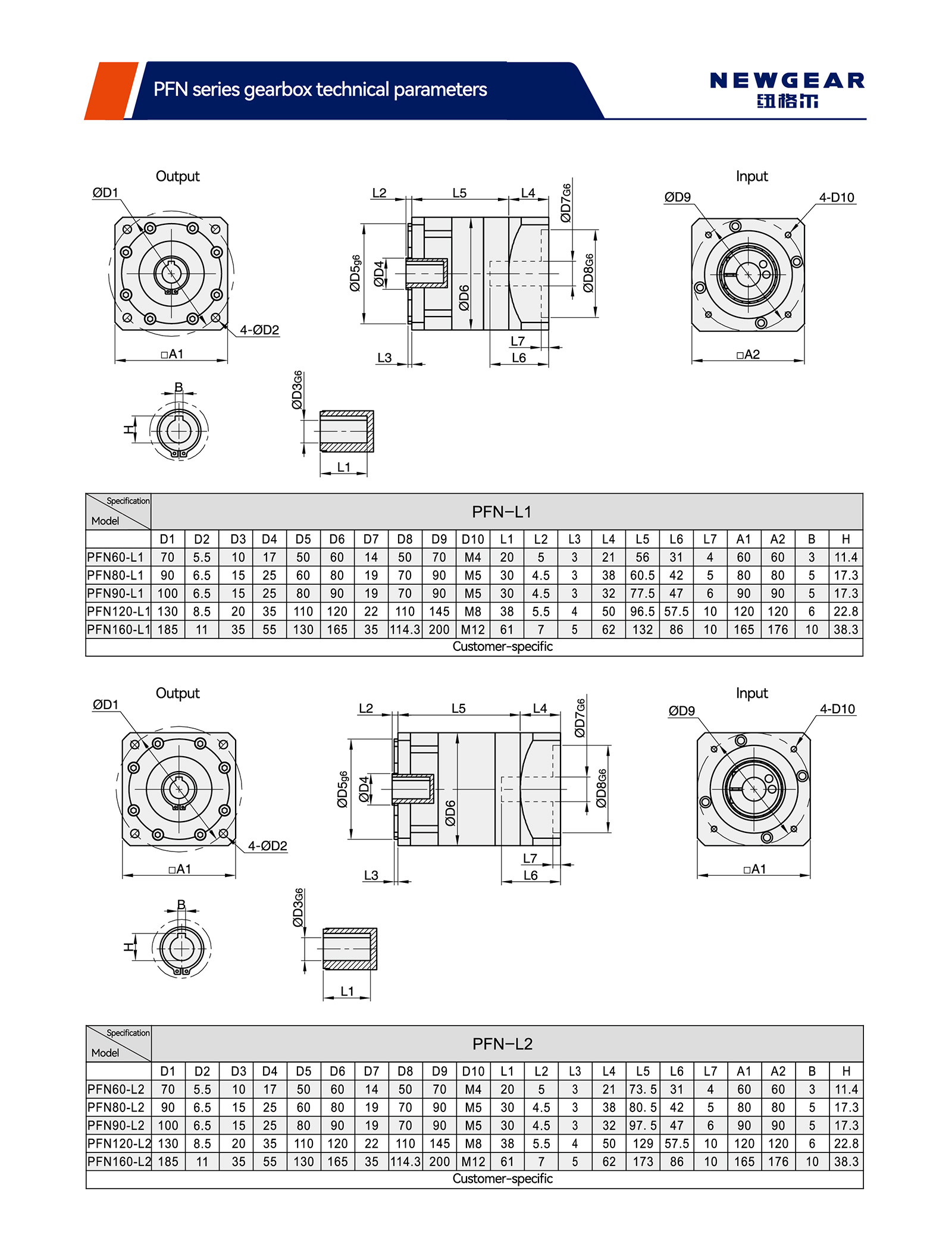

Technische Parameter			Modellreihe	PFN60	PFN80	PFN90	PFN120	PFN160
Maximales Drehmoment			Nm	1,5-faches Nenndrehmoment
Notbremsmoment			Nm	2-fach Nenndrehmoment
Maximal zulässige Radialkraft			N	240	400	450	1240	2250
Maximal zulässige Axialkraft			N	220	420	430	1000	1500
Torsionssteifigkeit			Nm/arcmin	1.8	4.7	4,85	11	35
Maximale Eingangsgeschwindigkeit			U/min	8000	6000	6000	6000	4000
Nenneingangsgeschwindigkeit			U/min	4000	3500	3500	3500	3000
Lärm			dB	≤58	≤60	≤60	≤65	≤70
Durchschnittliche Lebensdauer			H	20000
Wirkungsgrad bei Volllast			%	L1 ≥ 96 % L2 ≥ 94 %
Gegenreaktion	Platz 1	L1	Bogenminute	≤8	≤8	≤8	≤8	≤8
	Platz 1	L2	Bogenminute	≤12	≤12	≤12	≤12	≤12
	Platz 2	L1	Bogenminute	≤16	≤16	≤16	≤16	≤16
	Platz 2	L2	Bogenminute	≤20	≤20	≤20	≤20	≤20
Trägheitsmoment	L1	3	kg·cm°	0,46	0,77	1,73	12,78	36,72
		4	kg·cm²	0,46	0,77	1,73	12,78	36,72
		5	kg·cm²	0,46	0,77	1,73	12,78	36,72
		7	kg·cm°	0,41	0,65	1,42	11.38	34.02
		8	kg·cm²	/	0,65	1,42	11.38	34.02
		10	kg·cm²	0,41	0,65	1,42	11.38	34.02
	L2	12	kg·cm²	0,44	0,72	1,49	12.18	34,24
		15	kg·cm²	0,44	0,72	1,49	12.18	34,24
		16	kg·cm	0,44	0,72	1,49	12.18	34,24
		20	kg·cm²	0,44	0,72	1,49	12.18	34,24
		25	kg·cm²	0,44	0,72	1,49	12.18	34,24
		28	kg·cm	0,44	0,72	1,49	12.18	34,24
		30	kg·cm²	0,44	0,72	1,49	12.18	34,24
		35	kg·cm²	0,44	0,72	1,49	12.18	34,24
		40	kg·cm°	0,44	0,72	1,49	12.18	34,24
		50	kg·cm²	0,34	0,58	1,25	11.48	34.02
		70	kg·cm²	0,34	0,58	1,25	11.48	34.02
		100	kg·cm°	0,34	0,58	1,25	11.48	34.02

Technische Parameter		Modellreihe	PFN60	PFN80	PFN90	PFN120	PFN160
	Spezifikation	Verhältnis	PFN60	PFN80	PFN90	PFN120	PFN160
Nenndrehmoment	L1	3	27	50	96	161	364
		4	40	90	122	210	423
		5	40	90	122	210	423
		7	34	48	95	170	358
		8	/	35	77	120	300
		10	16	22	56	86	210
	L2	12	27	50	96	161	364
		15	27	50	96	161	364
		16	40	90	122	210	423
		20	40	90	122	210	423
		25	40	90	122	210	423
		28	40	90	122	210	423
		30	27	50	96	161	364
		35	40	90	122	210	423
		40	40	90	122	210	423
		50	40	90	122	210	423
		70	34	48	95	170	358
		100	16	22	56	86	210
Schutzgrad		IP65
Betriebstemperatur		—10 °C bis 90 °C
Gewicht (kg)	L1		0,95	2.27	3.06	6,93	15,5
Gewicht (kg)	L2		1.2	2.8	3,86	8,98	17
