Position: Zuhause > Produktcenter > NEWGEAR > Standard-Stirnradgetriebeserie > Newgear Servo-Planetengetriebe PRL für Fertigungs- und Verarbeitungsmaschinen

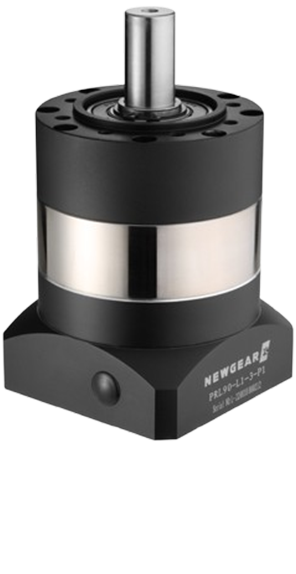

Newgear Servo-Planetengetriebe PRL für Fertigungs- und Verarbeitungsmaschinen

Bewegen Sie die Welt mit Planetengetrieben und gestalten Sie die Zukunft mit Präzisionsfertigung.

Produktmerkmale:

1. Abtriebswelle mit rundem Flansch, ein einfaches Getriebe mit vollständig anpassbarer Ein- und Ausgangskonstruktion

2. Geradzahnradgetriebe, einarmige Auslegerkonstruktion, äußerst kostengünstig

3. Langlebig und zuverlässig effizient

4. Die Eingangswelle kann mit einer Keilnut geöffnet werden.

5. Rücklaufspielraum 8-16 Bogenminuten

Spezifikationsbereich: 40-160

Übersetzungsbereich: 3-100

Genauigkeitsbereich: 8-16 Bogenminuten

Das Newgear Servo-Planetengetriebe PRL vereint Präzision, Langlebigkeit und Flexibilität in einem kompakten Gehäuse und ist damit ideal für moderne Fertigungs- und Verarbeitungsmaschinen. Dank hoher Drehmomentübertragung, geringem Zahnflankenspiel und OEM-Anpassungsmöglichkeiten gewährleistet die PRL-Serie einen zuverlässigen, effizienten und präzisen Betrieb von CNC-Maschinen, Robotern, Verpackungsanlagen und anderen Industrieanlagen.

Für Hersteller, die ein leistungsstarkes, kompaktes und individuell anpassbares Getriebe suchen, bietet das Newgear Servo-Planetengetriebe PRL außergewöhnlichen Wert und Vielseitigkeit und verbessert die Leistung und Zuverlässigkeit servogetriebener Maschinen.

Newgear Servo-Planetengetriebe PRL für Fertigungs- und Verarbeitungsmaschinen

Kostenloses Angebot anfordern

Technische Parameter			Modellreihe	PRL40	PRL60	PRL80	PRL90	PRL120	PRL160
Maximales Drehmoment			Nm	1,5-faches Nenndrehmoment
Notbremsmoment			Nm	2-fach Nenndrehmoment
Maximal zulässige Radialkraft			N	185	240	400	450	1240	2250
Maximal zulässige Axialkraft			N	150	220	420	430	1000	1500
Torsionssteifigkeit			Nm/arcmin	0,7	1.8	4.7	4,85	11	35
Maximale Eingangsgeschwindigkeit			U/min	8000	8000	6000	6000	6000	4000
Nenneingangsgeschwindigkeit			U/min	4500	4000	3500	3500	3500	3000
Lärm			dB	≤55	≤58	≤60	≤60	≤65	≤70
Durchschnittliche Lebensdauer			H	20000
Wirkungsgrad bei Volllast			%	L1 ≥ 96 % L2 ≥ 94 %
Gegenreaktion	Platz 1	L1	Bogenminute	≤8	≤8	≤8	≤8	≤8	≤8
	Platz 1	L2	Bogenminute	≤12	≤12	≤12	≤12	≤12	≤12
	Platz 2	L1	Bogenminute	≤16	≤16	≤16	≤16	≤16	≤16
	Platz 2	L2	Bogenminute	≤20	≤20	≤20	≤20	≤20	≤20
Trägheitsmoment	L1	3	kg·cm°	0,10	0,46	0,77	1,73	12,78	36,72
		4	kg·cm²	0,10	0,46	0,77	1,73	12,78	36,72
		5	kg·cm²	0,10	0,46	0,77	1,73	12,78	36,72
		7	kg·cm°	0,06	0,41	0,65	1,42	11.38	34.02
		8	kg·cm²	/	/	0,65	1,42	11.38	34.02
		10	kg·cm²	0,06	0,41	0,65	1,42	11.38	34.02
	L2	12	kg·cm²	0,08	0,44	0,72	1,49	12.18	34,24
		15	kg·cm²	0,08	0,44	0,72	1,49	12.18	34,24
		16	kg·cm	0,08	0,44	0,72	1,49	12.18	34,24
		20	kg·cm²	0,08	0,44	0,72	1,49	12.18	34,24
		25	kg·cm²	0,08	0,44	0,72	1,49	12.18	34,24
		28	kg·cm	0,08	0,44	0,72	1,49	12.18	34,24
		30	kg·cm²	0,08	0,44	0,72	1,49	12.18	34,24
		35	kg·cm²	0,08	0,44	0,72	1,49	12.18	34,24
		40	kg·cm°	0,08	0,44	0,72	1,49	12.18	34,24
		50	kg·cm²	0,05	0,34	0,58	1,25	11.48	34.02
		70	kg·cm²	0,05	0,34	0,58	1,25	11.48	34.02
		100	kg·cm°	0,05	0,34	0,58	1,25	11.48	34.02

Technische Parameter		Modellreihe	PRL40	PRL60	PRL80	PRL90	PRL120	PRL160
	Spezifikation	Verhältnis	PRL40	PRL60	PRL80	PRL90	PRL120	PRL160
Nenndrehmoment	L1	3	16	27	50	96	161	364
		4	16	40	90	122	210	423
		5	15	40	90	122	210	423
		7	12	34	48	95	170	358
		8	/	/	35	77	120	300
		10	10	16	22	56	86	210
	L2	12	16	27	50	96	161	364
		15	16	27	50	96	161	364
		16	16	40	90	122	210	423
		20	16	40	90	122	210	423
		25	15	40	90	122	210	423
		28	15	40	90	122	210	423
		30	16	27	50	96	161	364
		35	12	40	90	122	210	423
		40	16	40	90	122	210	423
		50	15	40	90	122	210	423
		70	12	34	48	95	170	358
		100	10	16	22	56	86	210
Schutzgrad		IP65
Betriebstemperatur		—10 °C bis 90 °C
Gewicht (kg)	L1		0,43	0,95	2.27	3.06	6,93	15,5
Gewicht (kg)	L2		0,65	1.2	2.8	3,86	8,98	17
