1. Integriertes Design, hohe Präzision, hohe Steifigkeit
2. Doppelte Stützkäfig-Planetenträgerstruktur, hohe Zuverlässigkeit, geeignet für hohe Geschwindigkeiten
3. Mit Axialspiel-Einstellfunktion
4. Die Eingangswelle kann mit einer Passfeder geöffnet werden
5. Ermöglicht ein höheres Nenndrehmoment sowie eine höhere axiale und radiale Belastung
6. Schrägverzahnung, sanftere Übertragung und höhere Tragfähigkeit
7. Geringer Rücklaufabstand, genauere Positionierung
Produktvorteile:
1. Hohe Leistung 2. Haltbarkeit
3. Einfache Wartung 4. Breites Anwendungsspektrum
Spezifikationsbereich: 42-120
Drehzahlbereich: 3-100
Genauigkeitsbereich: 1–3 Bogenminuten (Stufe P1), 3–5 Bogenminuten (Stufe P2).
Das Newgear Servo-Planetengetriebe Helical Gear PX verbessert nicht nur die Leistung und Effizienz automatisierter Anlagen, sondern senkt auch die Betriebs- und Wartungskosten und leistet damit einen wesentlichen Beitrag zur Entwicklung der industriellen Automatisierung. Mit dem Aufkommen der Industrie 4.0-Ära wird sich Newgear weiterhin der Entwicklung innovativerer und effizienterer Getriebeprodukte widmen, um der Entwicklung der industriellen Automatisierung neue Dynamik zu verleihen.

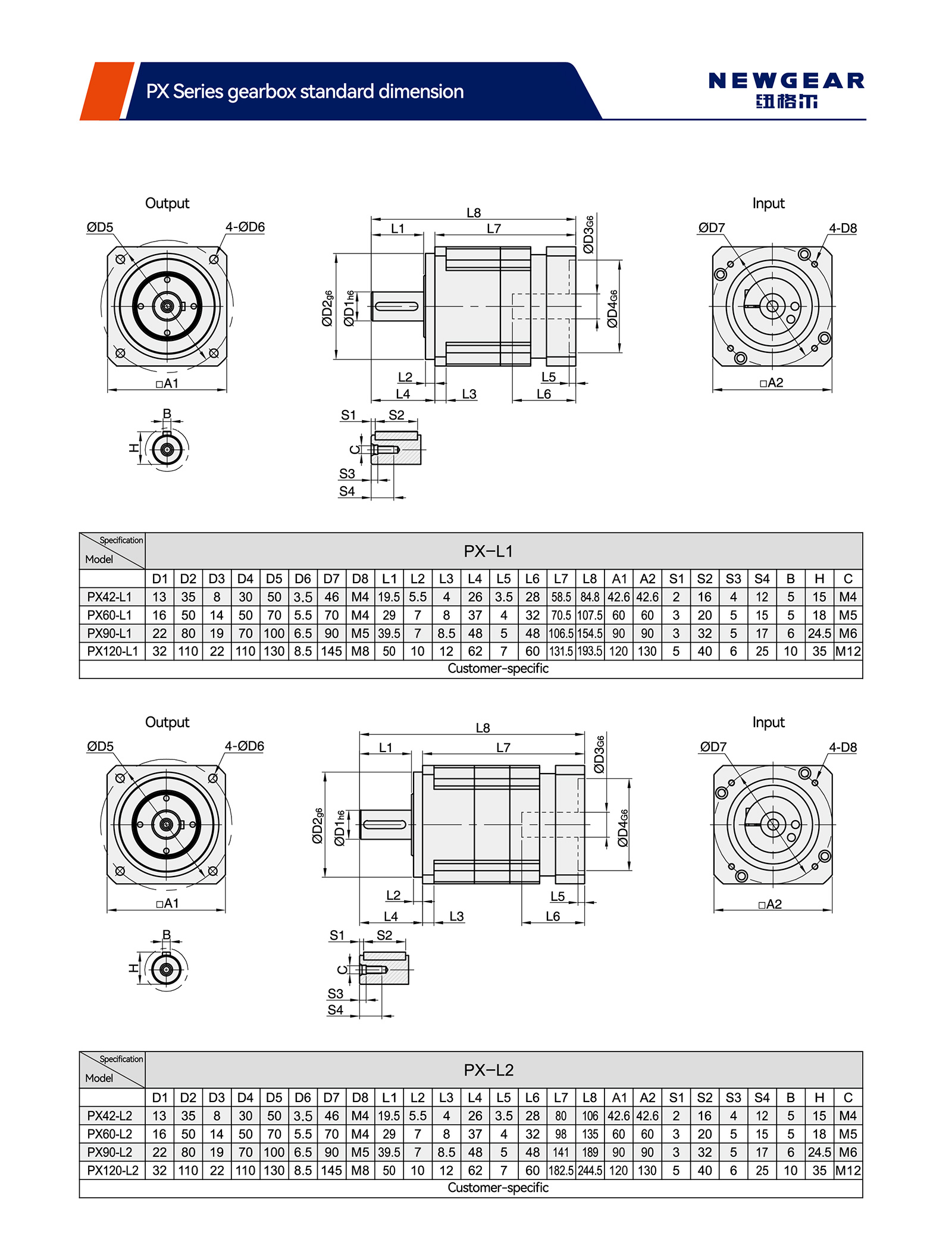

| Technische Parameter | Modellreihe | PX42 | PX60 | PX90 | PX120 | ||
| Maximales Drehmoment | Nm | 1,5 Zeit Nenndrehmoment | |||||
| Notbremsmoment | Nm | 2,5 Zeit Nenndrehmoment | |||||
| Maximal zulässige Radialkraft | N | 780 | 1530 | 3250 | 6700 | ||
| Maximal zulässige Axialkraft | N | 390 | 630 | 1300 | 3000 | ||
| Torsionssteifigkeit | Nm/arcmin | 2.5 | 6 | 12 | 23 | ||
| Maximale Eingangsgeschwindigkeit | U/min | 8000 | 8000 | 8000 | 8000 | ||
| Nenneingangsdrehzahl | U/min | 4000 | 4000 | 3000 | 3000 | ||
| Lärm | dB | ≤56 | ≤58 | ≤60 | ≤65 | ||
| Durchschnittliche Lebensdauer | H | 20000 | |||||
| Volllasteffizienz | % | L1≥95 % L2≥90 % | |||||
| Gegenreaktion | Platz 1 | L1 | Bogenminuten | ≤3 | ≤3 | ≤3 | ≤3 |
| L2 | Bogenminuten | ≤5 | ≤5 | ≤5 | ≤5 | ||
| Platz 2 | L1 | Bogenminuten | ≤5 | ≤5 | ≤5 | ≤5 | |
| L2 | Bogenminuten | ≤7 | ≤7 | ≤7 | ≤7 | ||
| Trägheitsmoment | L1 | 3 | kg/cm2 | / | 0,16 | 0,61 | 3,25 |
| 4 | kg/cm2 | 0,03 | 0,14 | 0,48 | 2,74 | ||
| 5 | kg/cm2 | 0,03 | 0,13 | 0,47 | 2,71 | ||
| 7 | kg/cm2 | 0,03 | 0,13 | 0,45 | 2,62 | ||
| 8 | kg/cm2 | / | 0,13 | 0,45 | 2,60 | ||
| 10 | kg/cm2 | 0,03 | 0,13 | 0,40 | 2,57 | ||
| L2 | 12 | kg/cm2 | / | 0,13 | 0,45 | 0,45 | |
| 15 | kg/cm2 | / | 0,13 | 0,45 | 0,45 | ||
| 20 | kg/cm2 | 0,03 | 0,13 | 0,45 | 0,45 | ||
| 25 | kg/cm2 | 0,03 | 0,13 | 0,45 | 0,40 | ||
| 28 | kg/cm2 | 0,03 | 0,13 | 0,45 | 0,45 | ||
| 30 | kg/cm2 | / | 0,13 | 0,45 | 0,45 | ||
| 35 | kg/cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| 40 | kg/cm2 | 0,03 | 0,13 | 0,45 | 0,45 | ||
| 50 | kg/cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| 70 | kg/cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| 100 | kg/cm2 | 0,03 | 0,13 | 0,40 | 0,40 | ||
| Technische Parameter | Modellreihe | PX42 | PX60 | PX90 | PX120 | ||
| Spezifikation | Verhältnis | ||||||
| Nenndrehmoment | L1 | 3 | / | 40 | 105 | 165 | |
| 4 | 17 | 45 | 130 | 230 | |||
| 5 | 15 | 45 | 130 | 230 | |||
| 7 | 12 | 45 | 100 | 220 | |||
| 8 | / | 40 | 90 | 200 | |||
| 10 | 10 | 30 | 75 | 175 | |||
| L2 | 12 | / | 40 | 105 | 165 | ||
| 15 | / | 40 | 105 | 165 | |||
| 20 | 17 | 45 | 130 | 230 | |||
| 25 | 15 | 45 | 130 | 230 | |||
| 28 | 17 | 45 | 130 | 230 | |||
| 30 | / | 40 | 105 | 165 | |||
| 35 | 15 | 45 | 130 | 230 | |||
| 40 | 17 | 45 | 130 | 230 | |||
| 50 | 15 | 45 | 130 | 230 | |||
| 70 | 12 | 45 | 100 | 220 | |||
| 100 | 10 | 30 | 75 | 175 | |||
| Schutzart | IP65 | ||||||
| Betriebstemperatur | -10 °C bis 90 °C | ||||||
| Gewicht (kg) | L1 | 0,5 | 1,25 | 3,75 | 8,5 | ||
| L2 | 0,8 | 1,75 | 5.1 | 12 | |||
:
