Newgear Helical Hochpräzisions-Planetengetriebe PA – ab Werk in China erhältlich

Bewegen Sie die Welt mit Planetengetrieben und gestalten Sie die Zukunft mit Präzisionsfertigung.

Produktmerkmale:

1. Runder Körper, einteiliges Design, hohe Präzision, hohe Steifigkeit

2. Im Vergleich zur entsprechenden Gehäuseserie PX bietet es mehr Größen.

3. Doppelt gelagerter Planetenradträger, hohe Zuverlässigkeit und hohe Präzision bei hohen Geschwindigkeiten

4. Mit axialer Spielverstellfunktion

5. Die Eingangswelle kann mit einer Keilnut geöffnet werden.

6. Schrägverzahntes Getriebe, stabilere Kraftübertragung und höhere Tragfähigkeit

7. Geringes Rückstellspiel, präzise Positionierung

Vorteile von Planetengetrieben

Vorteile von Planetengetrieben:

1. Hohe Effizienz: Die Schrägverzahnung ermöglicht einen gleichmäßigeren Kontakt zwischen den Zahnrädern, wodurch Energieverluste reduziert und der Wirkungsgrad der Kraftübertragung verbessert werden.

2. Hohe Präzision: Präzisionsgefertigte Zahnräder bieten eine höhere Übertragungsgenauigkeit und eignen sich daher für Anwendungen, die höchste Präzision erfordern.

3. Geräuscharm: Dank des reibungslosen Ineinandergreifens der Zahnräder erzeugen Newgear-Planetengetriebe im Betrieb extrem geringe Geräusche und eignen sich daher für den Einsatz in geräuschempfindlichen Umgebungen.

4. Kompakte Bauweise: Planetengetriebe zeichnen sich durch eine kompakte Bauweise aus und liefern auf kleinem Raum eine hohe Leistung. Dadurch eignen sie sich für eine breite Palette von mechanischen Geräten.

Spezifikationsbereich: 60-220

Übersetzungsbereich: 3-100

Genauigkeitsbereich: 1-3 Bogenminuten (P1-Niveau) 3-5 Bogenminuten (P2-Niveau)

IHF legt stets größten Wert auf Qualität. Alle Produkte werden strengen Qualitätsprüfungen unterzogen, um sicherzustellen, dass jedes Planetengetriebe auch unter hohen Belastungen und mit höchster Präzision stabil arbeitet. Wir sind bestrebt, unseren Kunden zuverlässige Produkte und exzellenten Service zu bieten und so ihr Vertrauen zu gewinnen.

Mit den hochpräzisen Planetengetrieben der PA-Serie von iHF erhalten Sie eine effiziente, präzise und zuverlässige Getriebelösung. Ob Standardprodukte oder Sonderanfertigungen – iHF bietet Ihnen die optimale Lösung. Kontaktieren Sie uns für weitere Produktinformationen und technischen Support.

Newgear Helical Hochpräzisions-Planetengetriebe PA – ab Werk in China erhältlich

Kostenloses Angebot anfordern

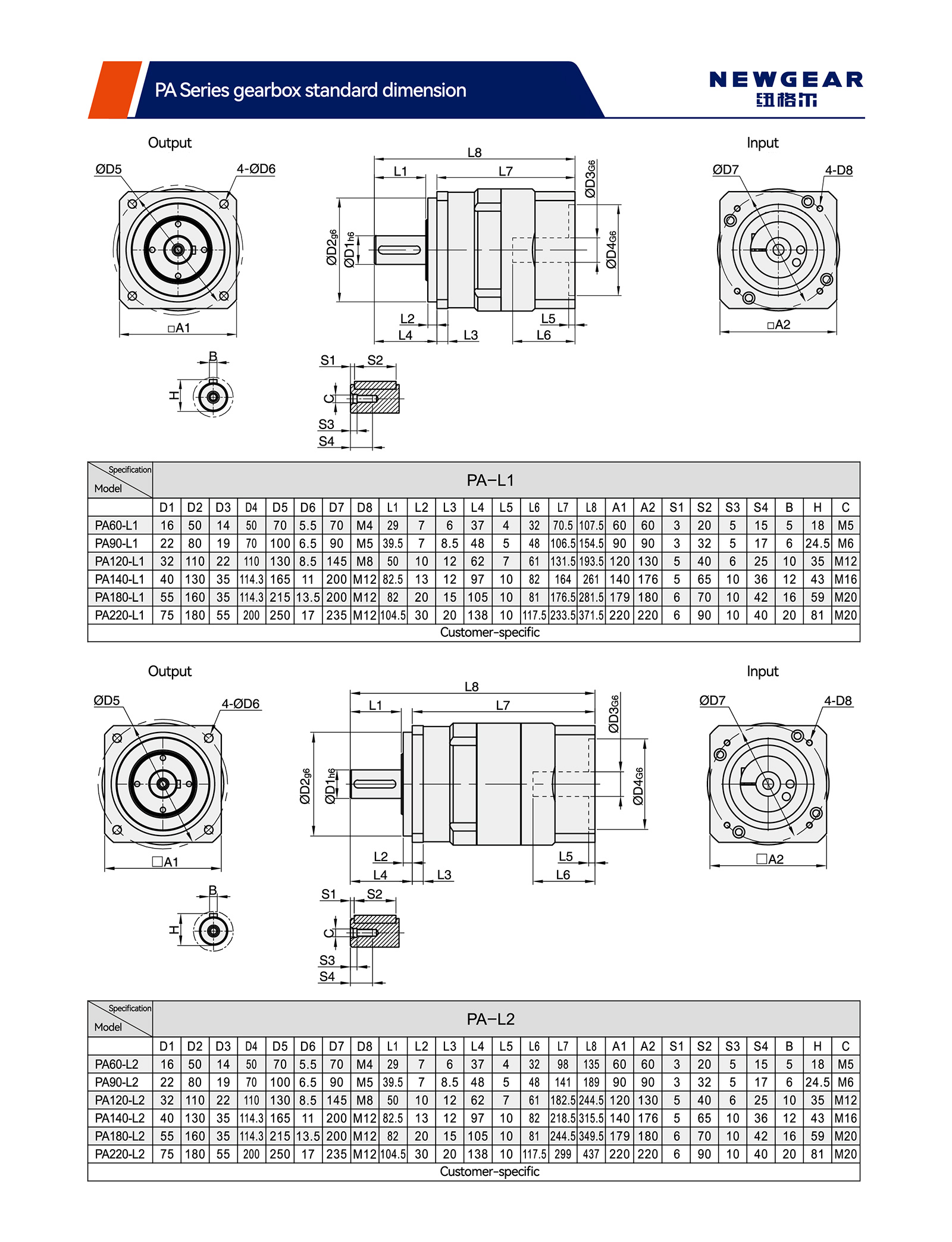

Technische Parameter			Modellreihe	PA60	PA90	PA120	PA140	PA180	PA220
Maximales Drehmoment			Nm	1,5-faches Nenndrehmoment
Notbremsmoment			Nm	2,5-facher Nenndrehmoment
Maximal zulässige Radialkraft			N	1530	3250	6700	9400	14500	16500
Maximal zulässige Axialkraft			N	630	1300	3000	4700	7250	8250
Torsionssteifigkeit			Nm/arcmin	6	12	23	47	130	205
Maximale Eingangsgeschwindigkeit			U/min	8000	6000	6000	6000	6000	3000
Nenneingangsgeschwindigkeit			U/min	4000	3000	3000	3000	3000	1500
Lärm			dB	≤58	≤60	≤65	≤68	≤68	≤72
Durchschnittliche Lebensdauer			H	20000
Wirkungsgrad bei Volllast			%	L1 ≥ 95 % L2 ≥ 90 %
Gegenreaktion	Platz 1	L1	Bogenminute	≤3	≤3	≤3	≤3	≤3	≤3
	Platz 1	L2	Bogenminute	≤5	≤5	≤5	≤5	≤5	≤5
	Platz 2	L1	Bogenminute	≤5	≤5	≤5	≤5	≤5	≤5
	Platz 2	L2	Bogenminute	≤7	≤7	≤7	≤7	≤7	≤7
Trägheitsmoment	L1	3	kg·cm²	0,16	0,61	3,25	9.21	28,98	69,70
		4	kg·cm²	0,14	0,48	2,74	7,54	23,67	54,61
		5	kg·cm²	0,13	0,47	2,71	7.42	23.29	53,51
		7	kg·cm²	0,13	0,45	2,62	7.14	22,48	50,92
		8	kg·cm²	0,13	0,45	2,60	7.14	22,50	/
		10	kg·cm²	0,13	0,40	2,57	7.03	22.51	50,18
	L2	12	kg·cm²	0,13	0,45	0,45	2,63	7.30	23,59
		15	kg·cm²	0,13	0,45	0,45	2,63	7.30	23,59
		20	kg·cm²	0,13	0,45	0,45	2,43	6,92	23.33
		25	kg·cm²	0,13	0,45	0,45	2,39	6,92	22,68
		28	kg·cm²	0,13	0,45	0,45	2,43	6,92	23.33
		30	kg·cm²	0,13	0,45	0,45	2,63	7.30	25,59
		35	kg·cm²	0,13	0,45	0,45	2,39	6,92	22,68
		40	kg·cm²	0,13	0,45	0,45	2,43	6,92	23.33
		50	kg·cm²	0,13	0,40	0,40	2,39	6,92	22,68
		70	kg·cm²	0,13	0,40	0,40	2,39	6,72	22,68
		100	kg·cm²	0,13	0,40	0,40	2,39	6,72	22,68

Technische Parameter		Modellreihe	PA60	PA90	PA120	PA140	PA180	PA220
	Spezifikation	Verhältnis	PA60	PA90	PA120	PA140	PA180	PA220
Nenndrehmoment	L1	3	40	105	165	360	880	1100
		4	45	130	230	480	880	1800
		5	45	130	230	480	1100	1800
		7	45	100	220	480	1100	1600
		8	40	90	200	440	950	/
		10	30	75	175	360	770	1200
	L2	12	40	105	165	360	880	1100
		15	40	105	165	360	880	1100
		20	45	130	230	480	1100	1800
		25	45	130	230	480	1100	1800
		28	45	130	230	480	1100	1800
		30	40	105	165	360	880	1100
		35	45	130	230	480	1100	1800
		40	45	130	230	480	1100	1800
		50	45	130	230	480	1100	1800
		70	45	100	220	480	1100	1600
		100	30	75	175	360	770	1200
Schutzgrad		IP65
Betriebstemperatur		-10 °C bis 90 °C
Gewicht (kg)	L1		1,25	3,75	8,5	14.3	30	50
Gewicht (kg)	L2		1,75	5.1	12	21,5	42	65
