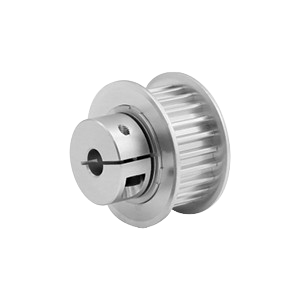

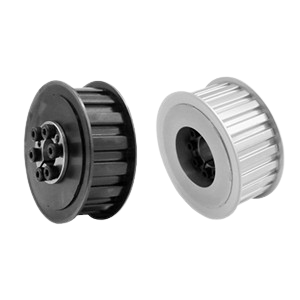

iHF-Steuerriemenscheibe mit T5/T10-Standard-Keilriemenscheibe

Die iHF Keyless-Zahnriemenscheiben der Modelle T5/T10 verfügen über trapezförmige Zahnprofile und sind für Anwendungen mit leichter Kraftübertragung ausgelegt. Optional ist eine Selbstzentrierungsfunktion erhältlich. Für die Auswahl der Riemenscheibe ist eine umfassende Bewertung der folgenden Parameter erforderlich: ① Geometrische Spezifikationen: Zahnprofil, Zähnezahl, Riemenbreite ② Materialeigenschaften: Grundmaterial, Oberflächenbehandlungen ③ Mechanische Konfiguration: Riemenscheibengeometrie, Bohrungsspezifikation

Produktmerkmale:

spielfreie Verbindung

Die schlüssellose Klemmung gewährleistet einen festen Sitz, eliminiert Spiel und sorgt so für einen reibungsloseren Betrieb und höhere Zuverlässigkeit.

Hohe Drehmomentleistung

Eine gleichmäßige Kraftverteilung über Welle und Nabe ermöglicht eine überlegene Drehmomentkapazität, ideal für den Einsatz bei hohen Belastungen und hohen Drehzahlen.

Einfache Installation

Keine Keilnuten oder Stellschrauben erforderlich – schnelle Montage und Demontage reduzieren Ausfallzeiten und Wartungsaufwand.

Wellenschutz

Die Klemmkonstruktion verhindert Oberflächenbeschädigungen und verlängert so die Lebensdauer von Welle und Bauteil.

Präzision mit T5/T10-Profilen

Präzise Zahnprofile sorgen für genaues Timing, ausgewogene Lastverteilung und minimalen Schlupf.

Breites Anwendungsgebiet

Geeignet für Automatisierung, Robotik, Förderanlagen, CNC-Maschinen, Verpackungs-, Textil- und Drucksysteme.

Im Gegensatz zu herkömmlichen Riemenscheiben mit Keilen oder Stellschrauben nutzt die keillose Konstruktion ein Reibungsklemmsystem, um eine zuverlässige Drehmomentübertragung und präzise Positionierung zu gewährleisten. Dies verbessert nicht nur die Leistung, sondern schützt auch die Welle und reduziert die Wartungskosten.

iHF-Steuerriemenscheibe mit T5/T10-Standard-Keilriemenscheibe

Kostenloses Angebot anfordern

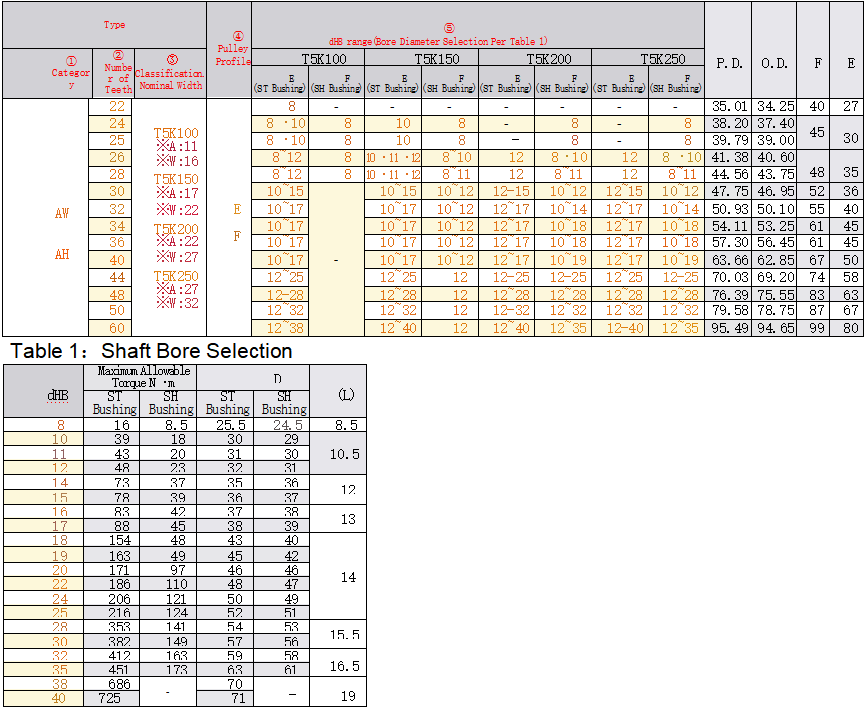

Zahnriemenscheibe T5

Typ				Material			Oberflächenbehandlung
Bandbreite: 10 mm	Bandbreite: 15 mm	Bandbreite: 20 mm	Bandbreite: 25 mm	Rolle	Flansch	Buchse	Rolle	Flansch	Buchse
A: 11 W: 16	A: 17 W: 22	A: 22 W: 27	A: 27 W: 32
AW**T5K100	AW**T5K150	AW**T5K200	AW**T5K250	6061	6061	S45C	Natürliche Anodisierung		Schwarze Oxidbeschichtung
AH**T5K100	AH**T5K150	AH**T5K200	AH**T5K250				Harteloxieren

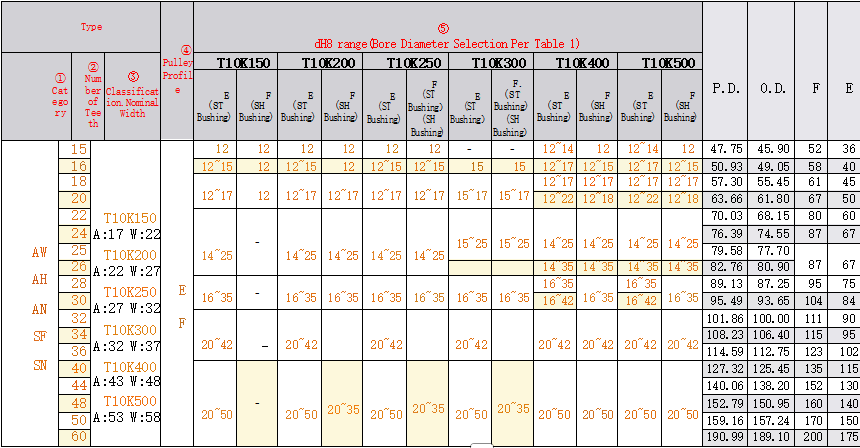

Zahnriemenscheibe T10

Typ						Material			Oberflächenbehandlung
Bandbreite: 15 mm	Bandbreite: 20 mm	Bandbreite: 25 mm	Bandbreite: 30 mm	Bandbreite: 40 mm	Bandbreite: 50 mm	Rolle	Flansch	Buchse	Rolle	Flansch	Buchse
A: 17 W: 22	A:22 W: 27	A: 27 W: 32	A: 32 W: 37	A: 43 W: 48	A: 53 W: 58
AW**T10K150	AW**T10KK200	AW**T10K250	AW**T10K300	AW**T10K400	AW**T10K500	6061	6061	S45C	Natürliche Anodisierung		-
AH**T10K150	AH**T10K200	AH**T10K250	AH**T10K300	-	-				Harteloxieren
AN**T10K150	AN**T10K200	AN**T10K250	AN**T10K300	-	-				Nickelplattierung
SF**T10K150	SF**T10K200	SF**T10K250	SF**T10K300	SF**T10K400	SF**T10K500	S45C	SPCC	S45C	Schwarze Oxidbeschichtung
SN**T10K150	SN**T10K200	SN**T10K250	SN**T10K300	SN**T10K400	SN**T10K500				Nickelplattierung

Zahnriemenscheibe T5

Zahnriemenscheibe T10

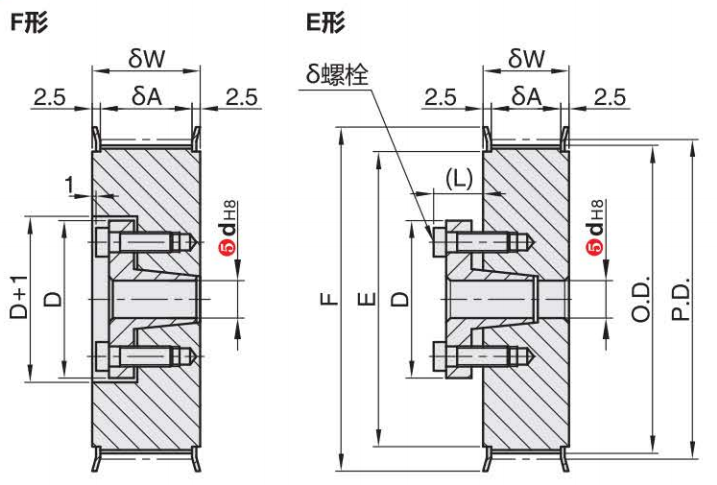

Zahnriemenscheibe T5

④ Riemenscheibenprofil

Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (5 mm)

Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

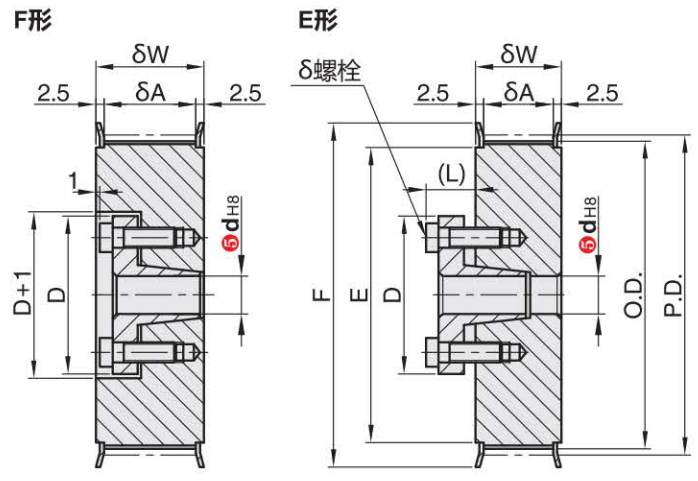

Zahnriemenscheibe T10

④ Riemenscheibenprofil

Die Abmessungen der Zahnnuten variieren geringfügig je nach Zähnezahl. Zahnteilung: (10 mm)

Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.
