iHF-Zahnriemenscheiben mit Klemmbefestigung für hohe Drehmomente S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Die iHF-Klemmriemenscheiben bieten eine schnelle Montage, eine hohe Wiederholgenauigkeit der Positionierung und eine kompakte Bauweise – entwickelt für Getriebesysteme von Verpackungsmaschinen, die strenge Platz- und Präzisionsanforderungen stellen.

Produktmerkmale:

Hohe Drehmomentkapazität – Die gleichmäßige Kraftverteilung über Welle und Nabe sorgt für eine überlegene Drehmomentübertragung bei hohen Belastungen und hohen Drehzahlen.

Spielfreie Verbindung – Die Klemmkonstruktion gewährleistet einen starren, präzisen Sitz, verhindert Fehlausrichtungen und verbessert die Bewegungssteuerung.

Einfache Installation – Keine Keilnuten oder Stellschrauben erforderlich; schnelle Montage und Demontage reduzieren Ausfallzeiten.

Wellenschutz – Reibungsklemmung verhindert Oberflächenbeschädigungen und verlängert die Lebensdauer der Welle.

Hohe Präzision – Optimierte Zahngeometrie und enge Toleranzen garantieren genaues Timing und Synchronisation.

Breites Anwendungsspektrum – Erhältlich in verschiedenen Profilen, geeignet für Automatisierung, Förderanlagen, Verpackung, CNC-Bearbeitung, Textil- und Druckindustrie.

In modernen Kraftübertragungssystemen haben sich die iHF-Klemmriemenscheiben mit hohem Drehmoment als zuverlässige Lösung für Branchen etabliert, die Präzision, Langlebigkeit und hohe Effizienz erfordern. Im Gegensatz zu herkömmlichen Keilriemenscheiben nutzen Klemmriemenscheiben eine fortschrittliche Reibungsklemmverbindung, die eine zuverlässige Drehmomentübertragung ohne Keilnuten oder Stellschrauben gewährleistet. Diese innovative Konstruktion verbessert nicht nur die Leistung, sondern verlängert auch die Lebensdauer des gesamten Antriebssystems.

iHF-Zahnriemenscheiben mit Klemmbefestigung für hohe Drehmomente S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Kostenloses Angebot anfordern

Klemmbare Hochleistungs-Steuerriemenscheiben S3M

Typ			Typ D	PD	OD	D	F	E	L	Anzugsschraube
Kategorie	Anzahl der Zähne	Klassifizierung (Nominalbreite)	Typ D	PD	OD	D	F	E	L	M	Anzugsmoment (Nm)
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6–8	28,65	27,89	20	32	23
	32		6–8	30,56	29,8	20	35	25
	36		6–8	34,38	33,62	26	40	28	12,5	3	1,5
	40		8–10	38,2	37,44	26	44	32	12,5	3	1,5
	44		8–10	42.02	41,25	31	48	36	14	4	3.5
	48		8–12	45,84	45,07	33	50	38
	50		8–14	47,75	46,98	36	52	40
	60		8–16	57,3	56,53	41	61	46	15,5	5	6

Hochdrehmoment-Steuerkettenräder mit Klemmbefestigung HTD3M

Typ			Typ D	PD	OD	D	F	E	L	Anzugsschraube
Kategorie	Anzahl der Zähne	Klassifizierung (Nominalbreite)	Typ D	PD	OD	D	F	E	L	M	Anzugsmoment (Nm)
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6–8	28,65	27,89	20	32	23
	32		6–8	30,56	29,8	20	35	25
	36		6–8	34,38	33,62	26	40	28	12,5	3	1,5
	40		8–10	38,2	37,44	26	44	32	12,5	3	1,5
	44		8–10	42.02	41,25	31	48	36	14	4	3.5
	48		8–12	45,84	45,07	33	50	38
	50		8–14	47,75	46,98	36	52	40
	60		8–16	57,3	56,53	41	61	46	15,5	5	6

Klemmbare Hochleistungs-Steuerriemenscheiben S5M

Typ			Typ D	PD	OD	D	F	E	L	Anzugsschraube
Kategorie	Anzahl der Zähne	Klassifizierung (Nominalbreite)								M	Anzugsmoment (Nm)
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8–10	38,2	37,24	26	45	30	12,5	3	1,5
	25		8–10	39,79	38,83
	26		8–10	41,38	40,42	31	48	35	14	4	3.5
	28		8–10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10–14	50,93	49,97	36	55	40
	34		10–16	54.11	53,15	41	61	45	15,5	5	6
	36		10–16	57,3	56,34
	40		10–19	63,66	62,7	46	67	50
	44		12–19	70,03	69,07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12–19	76,39	75,43	46	83	63	15,5	5	6
			20–25			55			16,5	6	12
	50		12–19	79,58	78,62	46	87	67	15,5	5	6
			20–25			55			16,5	6	12
	60		12–19	95,49	94,53	46	99	80	15,5	5	6
			20–25			55			16,5	6	12

Hochdrehmoment-Steuerkettenräder mit Klemmbefestigung HTD5M

Typ			Typ D	PD	OD	D	F	E	L	Anzugsschraube
Kategorie	Anzahl der Zähne	Klassifizierung (Nominalbreite)								M	Anzugsmoment (Nm)
HTD5M AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8–10	38,2	37,24	26	45	30	12,5	3	1,5
	25		8–10	39,79	38,83
	26		8–10	41,38	40,42	31	48	35	14	4	3.5
	28		8–10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10–14	50,93	49,97	36	55	40
	34		10–16	54.11	53,15	41	61	45	15,5	5	6
	36		10–16	57,3	56,34
	40		10–19	63,66	62,7	46	67	50
	44		12–19	70,03	69,07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12–19	76,39	75,43	46	83	63	15,5	5	6
			20–25			55			16,5	6	12
	50		12–19	79,58	78,62	46	87	67	15,5	5	6
			20–25			55			16,5	6	12
	60		12–19	95,49	94,53	46	99	80	15,5	5	6
			20–25			55			16,5	6	12

Klemmbare Hochleistungs-Steuerriemenscheiben S8M

Typ			Typ D	PD	OD	D	F	E	L	Anzugsschraube
Kategorie	Anzahl der Zähne	Klassifizierung (Nominalbreite)								M	Anzugsmoment (Nm)
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10–14	50,93	49,56	36	58	40	14	4	3.5
	22		10–16	56,02	54,65	41	61	45	16	5	6
	24		12–19	61.12	59,74	46	67	50
	25		12–19	63,66	62,29		70	56
	28		15–19	71,3	69,93	46	80	60	16	5	6
			20–25			55			17	6	12
	30		15–19	76,39	75,02	46	87	67	16	5	6
			20–25			55			17	6	12
	32		18–19	81,49	80.12	46	87	67	16	5	6
			20–25			55			17	6	12
	34		18–19	86,58	85,21	46	95	75	16	5	6
			20–25			55			17	6	12
	36		18–19	91,67	90,3	46	99	80	16	5	6
			20–25			55			17	6	12

Hochdrehmoment-Steuerkettenräder mit Klemmbefestigung HTD8M

Typ			Typ D	PD	OD	D	F	E	L	Anzugsschraube
Kategorie	Anzahl der Zähne	Klassifizierung (Nominalbreite)								M	Anzugsmoment (Nm)
HTD8M AW	20	8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33	10–14	50,93	49,56	36	58	40	14	4	3.5
	22		10–16	56,02	54,65	41	61	45	16	5	6
	24		12–19	61.12	59,74	46	67	50
	25		12–19	63,66	62,29		70	56
	28		15–19	71,3	69,93	46	80	60	16	5	6
			20–25			55			17	6	12
	30		15–19	76,39	75,02	46	87	67	16	5	6
			20–25			55			17	6	12
	32		18–19	81,49	80.12	46	87	67	16	5	6
			20–25			55			17	6	12
	34		18–19	86,58	85,21	46	95	75	16	5	6
			20–25			55			17	6	12
	36		18–19	91,67	90,3	46	99	80	16	5	6
			20–25			55			17	6	12

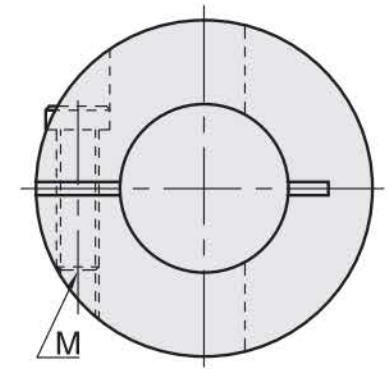

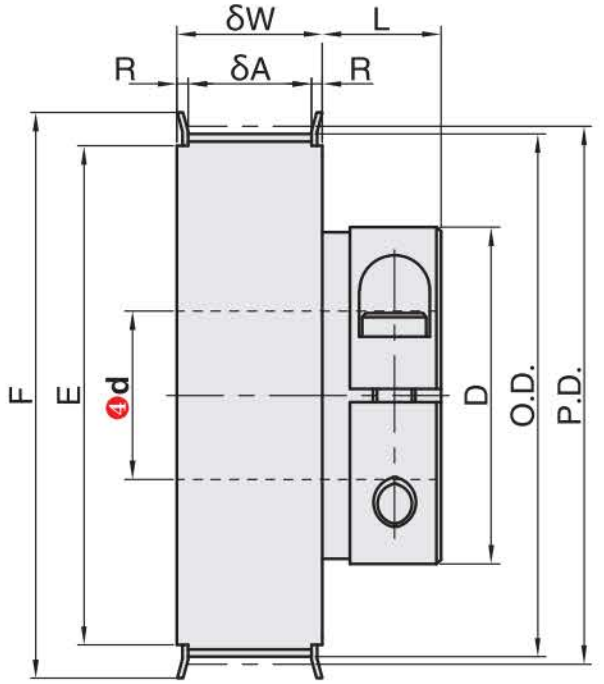

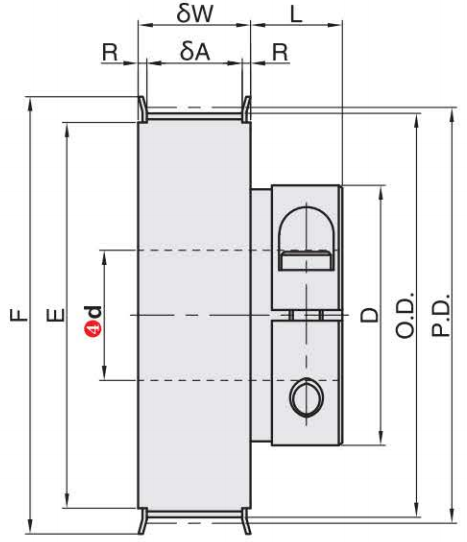

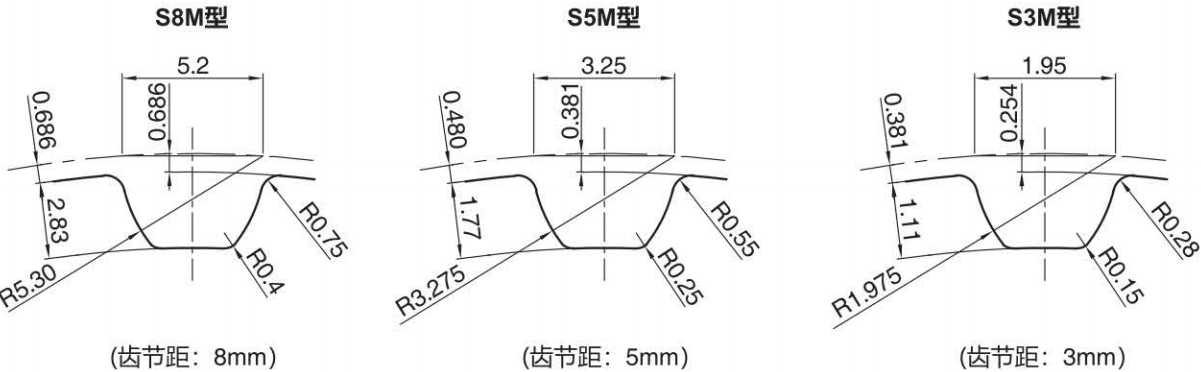

Klemmbare Hochleistungs-Steuerriemenscheiben S3M

AW**S3MC060

S3MC100

(Zahnteilung: 3,0 mm)

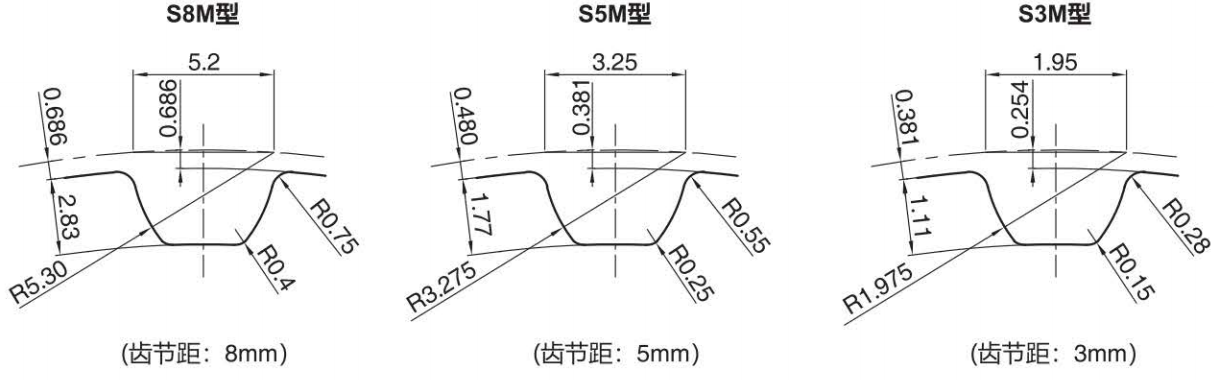

AW**S5MC100 R=2 (S3M)

(Zahnteilung: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150

S8MC250

(Zahnteilung: 8,0 mm)

Die Abmessungen der Zahnrillen können je nach Anzahl der Zähne geringfügig variieren.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

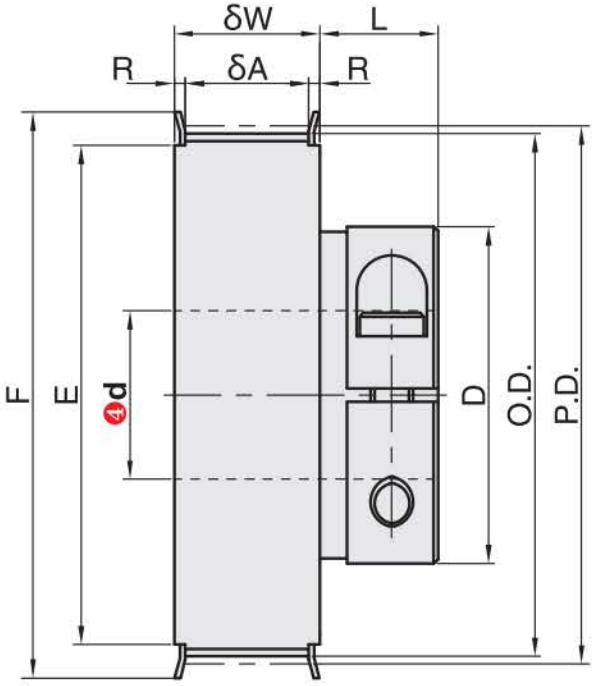

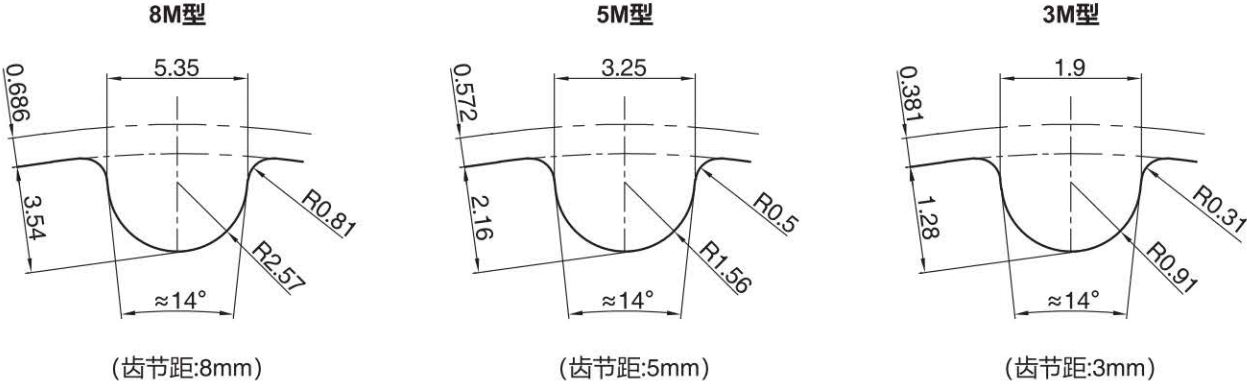

Hochdrehmoment-Steuerkettenräder mit Klemmbefestigung HTD3M

AW**3MC060

3MC100

(Zahnteilung: 3,0 mm)

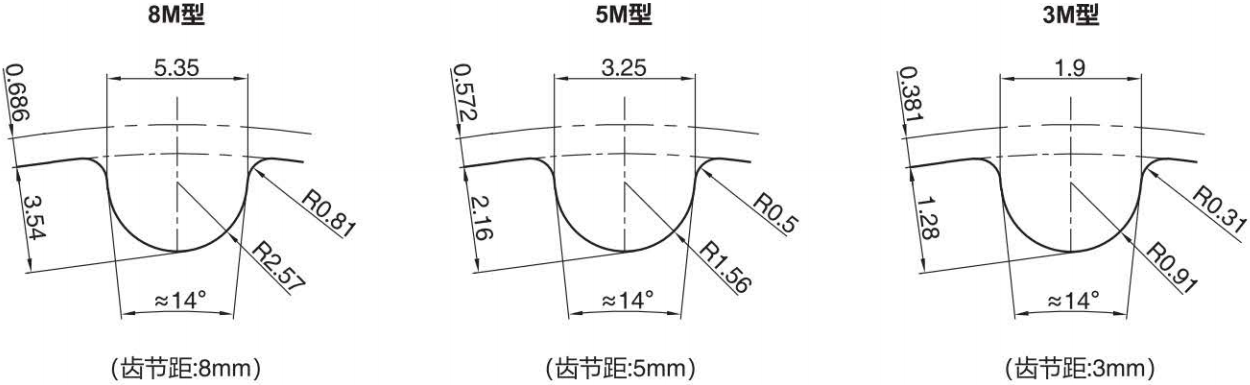

AW**5MC100 R=2 (3M-Modell)

5MC150 R=2,5 (5M- und 8M-Modelle)

(Zahnteilung: 5,0 mm)

AW**8MC150

8MC250

(Zahnteilung: 8,0 mm)

Die Nutabmessungen können je nach Anzahl der Zähne geringfügig variieren.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

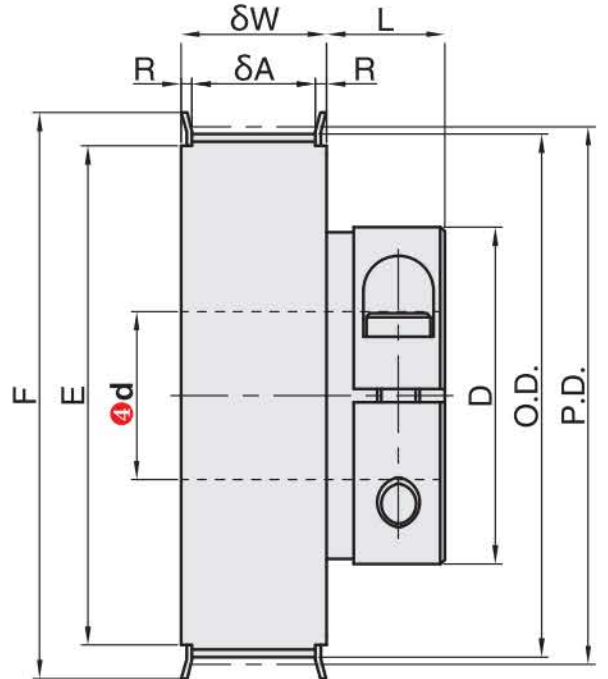

Klemmbare Hochleistungs-Steuerriemenscheiben S5M

AW**S3MC060 S3MC100

(Zahnteilung: 3,0 mm)

AW**S5MC100 S5MC150 R=2 (S3M)

(Zahnteilung: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150 S8MC250

(Zahnteilung: 8,0 mm)

Die Abmessungen der Zahnrillen können je nach Anzahl der Zähne geringfügig variieren.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

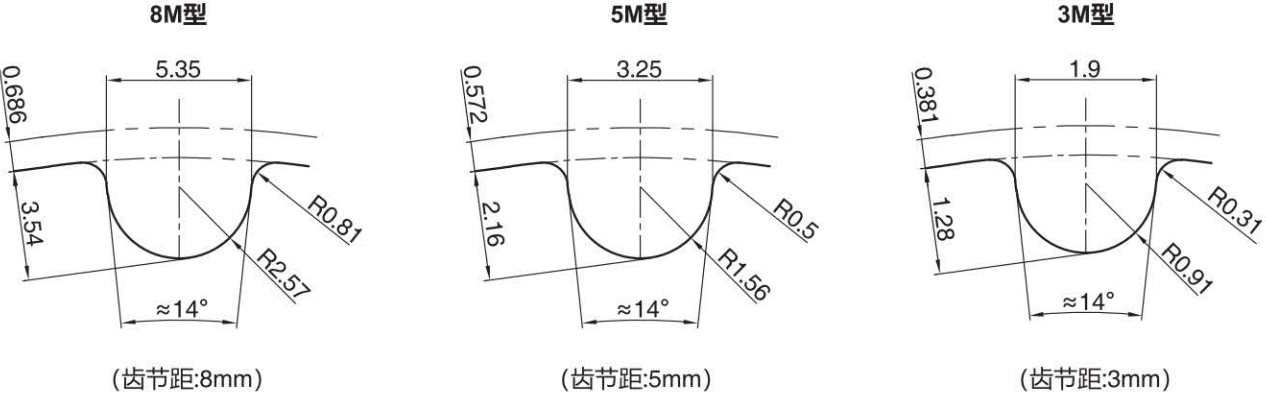

Hochdrehmoment-Steuerkettenräder mit Klemmbefestigung HTD5M

AW**3MC060

3MC100

(Zahnteilung: 3,0 mm)

AW**5MC100 5MC150 R=2 (3M-Modell)

(Zahnteilung: 5,0 mm) R=2,5 (5M- und 8M-Modelle)

AW**8MC150

8MC250

(Zahnteilung: 8,0 mm)

Die Abmessungen der Zahnrillen können je nach Anzahl der Zähne geringfügig variieren.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

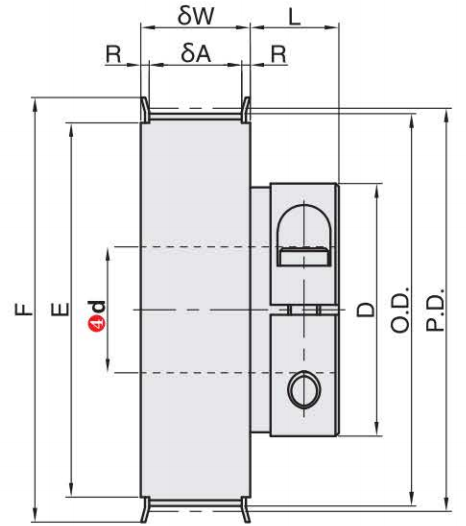

Klemmbare Hochleistungs-Steuerriemenscheiben S8M

AW**S3MC060

S3MC100

(Zahnteilung: 3,0 mm)

AW**S5MC100 R=2 (S3M)

S5MC150 R=2,5 (S5M, S8M)

(Zahnteilung: 5,0 mm)

AW**S8MC150

S8MC250

(Zahnteilung: 8,0 mm)

Die Abmessungen der Zahnrillen können je nach Anzahl der Zähne geringfügig variieren.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

Hochdrehmoment-Steuerkettenräder mit Klemmbefestigung HTD8M

AW**3MC060

3MC100

(Zahnteilung: 3,0 mm)

AW**5MC100 R=2 (3M-Modell)

5MC150 R=2,5 (5M-, 8M-Modelle)

(Zahnteilung: 5,0 mm)

AW**8MC150

8MC250

(Zahnteilung: 8,0 mm)

Die Abmessungen der Zahnrillen können je nach Anzahl der Zähne geringfügig variieren.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
