iHF-Zahnriemenscheiben mit Klemmbefestigung für hohe Drehmomente S3M/HTD3M/S5M/HTD5M/S8M/HTD8M
Jetzt Anfrage senden
Position: Zuhause > Produktcenter > iHF > Keilriemenscheibe > iHF Hochleistungs-Zahnriemenscheibe mit schlüsselloser Verriegelung für industrielle Anwendungen
iHF Hochleistungs-Zahnriemenscheibe mit schlüsselloser Verriegelung für industrielle Anwendungen
Die schlüssellosen Zahnriemenscheiben der iHF-Hochdrehmoment-Serie (Modelle SM/HTDM/PM, Teilung 3 mm/5 mm/8 mm) sind speziell für Anwendungen mit hohem Drehmoment im Getriebebereich konzipiert. Sie umfassen die Modelle S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P5M/P8M.
Produktmerkmale:
Hohe Drehmomentkapazität – Gleichmäßige Klemmkraft gewährleistet zuverlässige Drehmomentübertragung bei Anwendungen mit hoher Belastung und hoher Drehzahl.
Spielfrei – Die starre Passung eliminiert Spiel und verbessert so die Synchronisation und Systemstabilität.
Einfache Installation – Keine Keilnuten oder Stellschrauben; schnelle Montage und Demontage ohne Spezialwerkzeug.
Wellenschutz – Verhindert Beschädigungen der Wellenoberfläche und verlängert so die Lebensdauer der Komponente.
Hohe Präzision – Das optimierte Zahndesign garantiert genaues Timing und reibungslosen Betrieb.
Vielseitige Anwendungsmöglichkeiten – Geeignet für Automatisierung, Förderanlagen, CNC-Maschinen, Verpackung, Textilindustrie und Robotik.
Die iHF-Zahnriemenscheibe mit hohem Drehmoment und schlüsselloser Verriegelung wurde speziell für die anspruchsvollen Anforderungen moderner industrieller Kraftübertragung entwickelt. Dank ihrer robusten, schlüssellosen Klemmkonstruktion bietet sie überragende Drehmomentkapazität, hohe Präzision und zuverlässige Leistung in einem breiten Anwendungsspektrum.
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S3M
| Typ | Material | Oberflächenbehandlung | |||||
| Bandbreite: 10 mm | Bandbreite: 15 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 11 W: 15 | A: 17 W: 21 | ||||||
| AW**S3MK100 | AW**S3MK150 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**S3MK100 | AH**S3MK150 | Harteloxieren | |||||
| AN**S3MK100 | AN**S3MK150 | Nickelplattierung | |||||
| SF**S3MK100 | SF**S3MK150 | S45C | SPCC | S45C | Schwarze Oxidbeschichtung | ||
| SN**S3MK100 | SN**S3MK150 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S5M
| Typ | Material | Oberflächenbehandlung | ||||||
| Bandbreite: 10 mm | Bandbreite: 15 mm | Bandbreite: 25 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 11 W: 16 | A: 17 W: 22 | A: 27 W: 32 | ||||||
| AW**S5MK100 | AW**S5MK150 | AW**S5MK250 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**S5MK100 | AH**S5MK150 | AH**S5MK250 | Harteloxieren | |||||
| AN**S5MK100 | AN**S5MK150 | AN**S5MK250 | Nickelplattierung | |||||
| SF**S5MK100 | SF**S5MK150 | SF**S5MK250 | S45C | SPCC | S45C | Schwarze Oxidbeschichtung | ||
| SN**S5MK100 | SN**S5MK150 | SN**S5MK250 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S8M
| Typ | Material | Oberflächenbehandlung | |||||||
| Bandbreite: 15 mm | Bandbreite: 25 mm | Bandbreite: 30 mm | Bandbreite: 40 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 17 W: 22 | A: 28 W: 33 | A: 33 W: 38 | A: 44 W: 49 | ||||||
| AW**S8MK150 | AW**S8MK250 | AW**S8MK300 | AW**S8MK400 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**S8MK150 | AH**S8MK250 | AH**S8MK300 | AH**S8MK400 | Harteloxieren | |||||
| SF**S8MK150 | SF**S8MK250 | SF**S8MK300 | SF**S8MK400 | S45C | SPCC | S45C | Schwarze Oxidbeschichtung | ||
| SN**S8MK150 | SN**S8MK250 | SN**S8MK300 | SN**S8MK400 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD3M
| Typ | Material | Oberflächenbehandlung | |||||
| Bandbreite: 10 mm | Bandbreite: 15 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 11 W: 15 | A: 17 W: 21 | ||||||
| AW**3MK100 | AW**3MK150 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**3MK100 | AH**3MK150 | Harteloxieren | |||||
| AN**3MK100 | AN**3MK150 | Nickelplattierung | |||||
| SF**3MK100 | SF**3MK150 | S45C | S45C | S45C | Schwarze Oxidbeschichtung | ||
| SN**3MK100 | SN**3MK150 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD5M
| Typ | Material | Oberflächenbehandlung | ||||||
| Bandbreite: 10 mm | Bandbreite: 15 mm | Bandbreite: 25 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 11 W: 16 | A: 17 W: 22 | A: 27 W: 32 | ||||||
| AW**5MK100 | AW**5MK150 | AW**5MK250 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**5MK100 | AH**5MK150 | AH**5MK250 | Harteloxieren | |||||
| AN**5MK100 | AN**5MK150 | AN**5MK250 | Nickelplattierung | |||||
| SF**5MK100 | SF**5MK150 | SF**5MK250 | S45C | SPCC | S45C | Schwarze Oxidbeschichtung | ||
| SN**5MK100 | SN**5MK150 | SN**5MK250 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD8M
| Typ | Material | Oberflächenbehandlung | |||||||
| Bandbreite: 15 mm | Bandbreite: 25 mm | Bandbreite: 30 mm | Bandbreite: 40 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 17 W: 22 | A: 28 W: 33 | A: 33 W: 38 | A: 44 W: 49 | ||||||
| AW**8MK150 | AW**8MK250 | AW**8MK300 | AW**8MK400 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AB**8MK150 | AB**8MK250 | AB**8MK300 | AB**8MK400 | Schwarzeloxieren | |||||
| AH**8MK150 | AH**8MK250 | AH**8MK300 | AH**8MK400 | Harteloxieren | |||||
| AN**8MK150 | AN**8MK250 | AN**8MK300 | AN**8MK400 | Nickelplattierung | |||||
| SF**8MK150 | SF**8MK250 | SF**8MK300 | SF**8MK400 | S45C | SPCC | S45C | Schwarze Oxidbeschichtung | ||
| SN**8MK150 | SN**8MK250 | SN**8MK300 | SN**8MK400 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment P5M
| Typ | Material | Oberflächenbehandlung | |||||
| Bandbreite: 10 mm | Bandbreite: 15 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 11,6 W: 16 | A: 16,6 W: 21 | ||||||
| AW**P5MK100 | AW**P5MK150 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AN**P5MK100 | AN**P5MK150 | Nickelplattierung | |||||
| SF**P5MK100 | SF**P5MK150 | S45C | S45C | S45C | Schwarze Oxidbeschichtung | ||
| SN**P5MK100 | SN**P5MK150 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment P8M
| Typ | Material | Oberflächenbehandlung | |||||
| Bandbreite: 15 mm | Bandbreite: 25 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 16,8 W: 22 | A: 27,8 W: 33 | ||||||
| AW**P8MK150 | AW**P8MK250 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**P8MK150 | AH**P8MK250 | Harteloxieren | |||||
| AN**P8MK150 | AN**P8MK250 | Nickelplattierung | |||||
| - | SF**P8MK250 | S45C | S45C | S45C | Schwarze Oxidbeschichtung | ||
| - | SN**P8MK250 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S3M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S5M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S8M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD3M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD5M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD8M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment P5M
Schlüssellose Zahnriemenscheibe mit hohem Drehmoment P8M

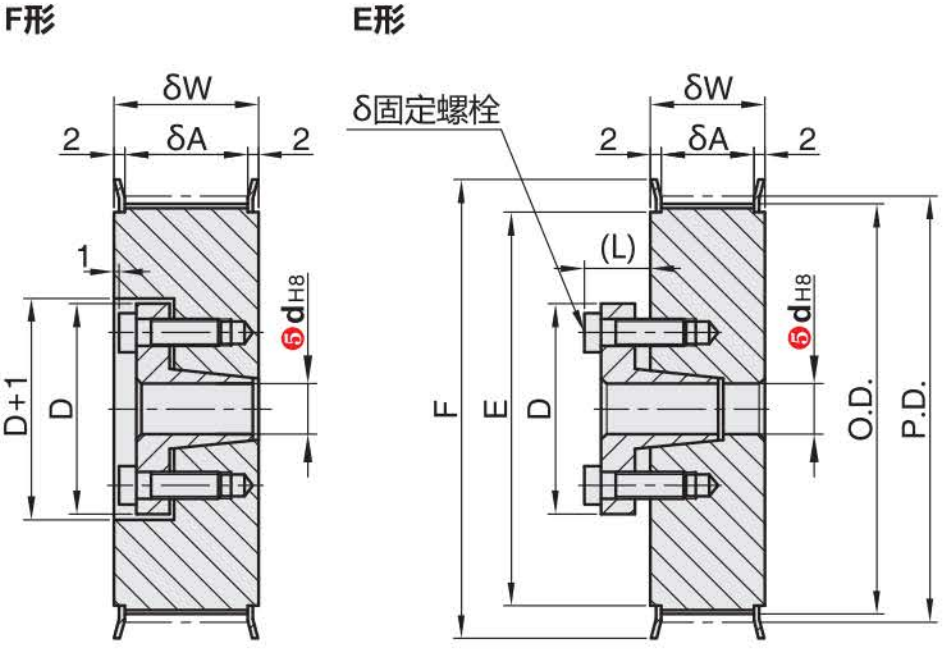

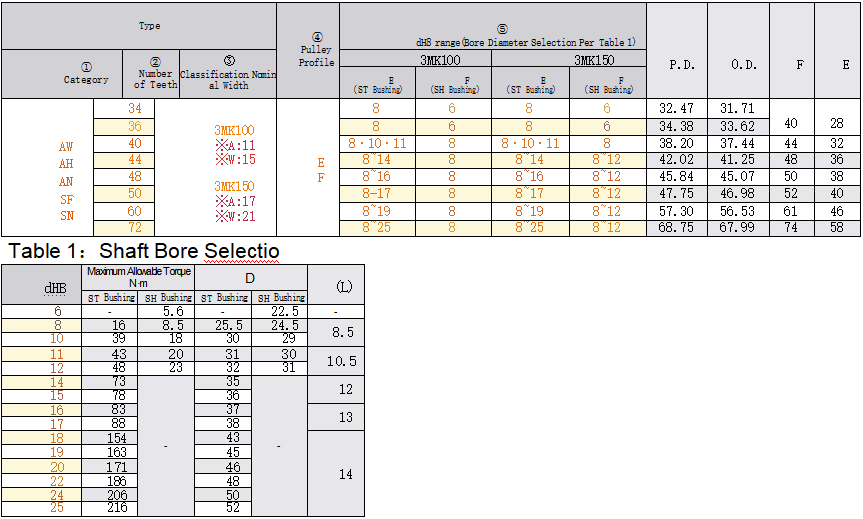

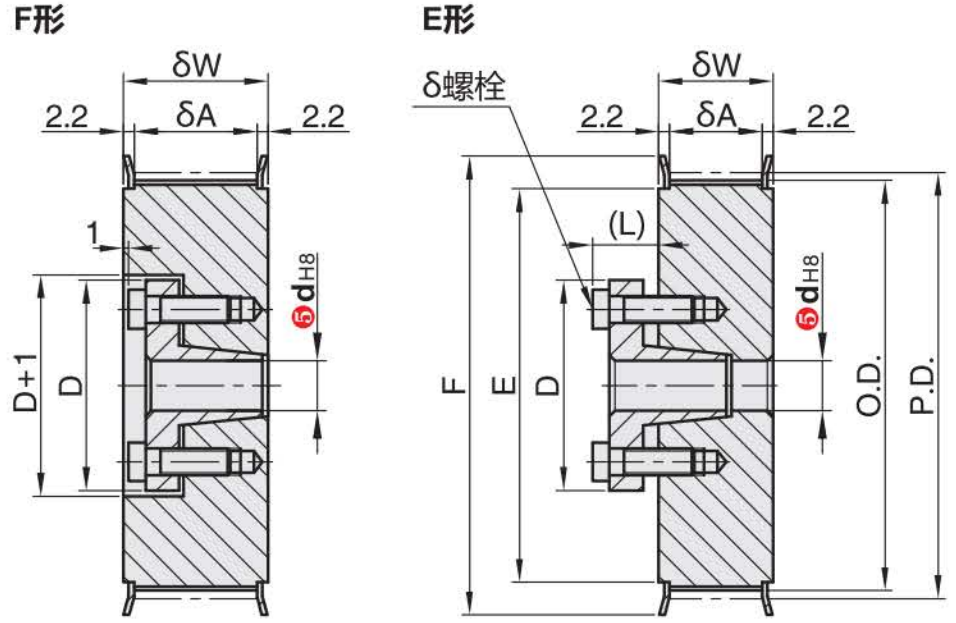

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S3M

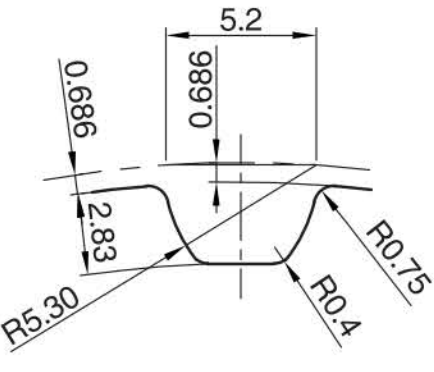

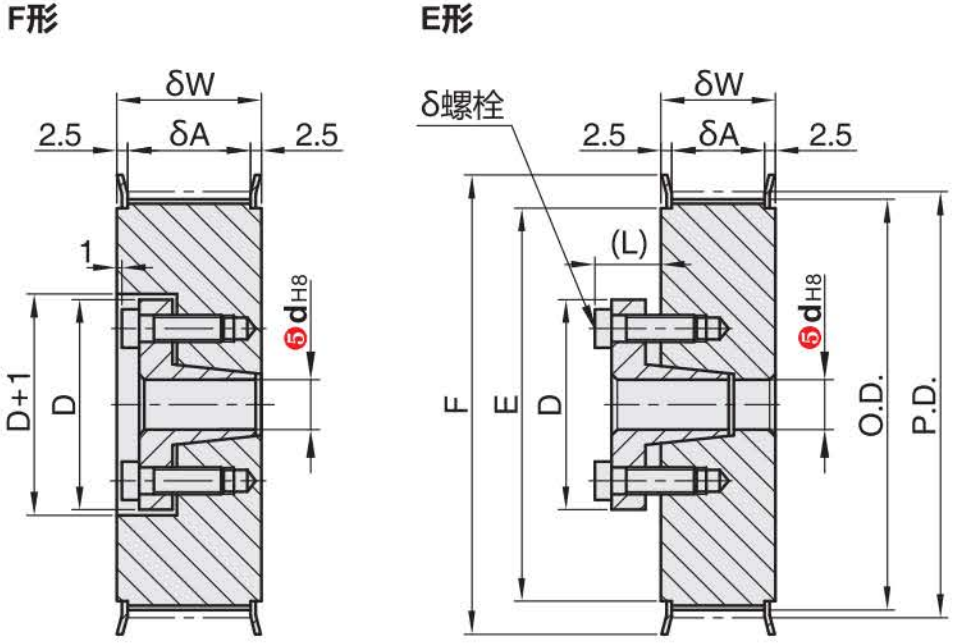

④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (3 mm)

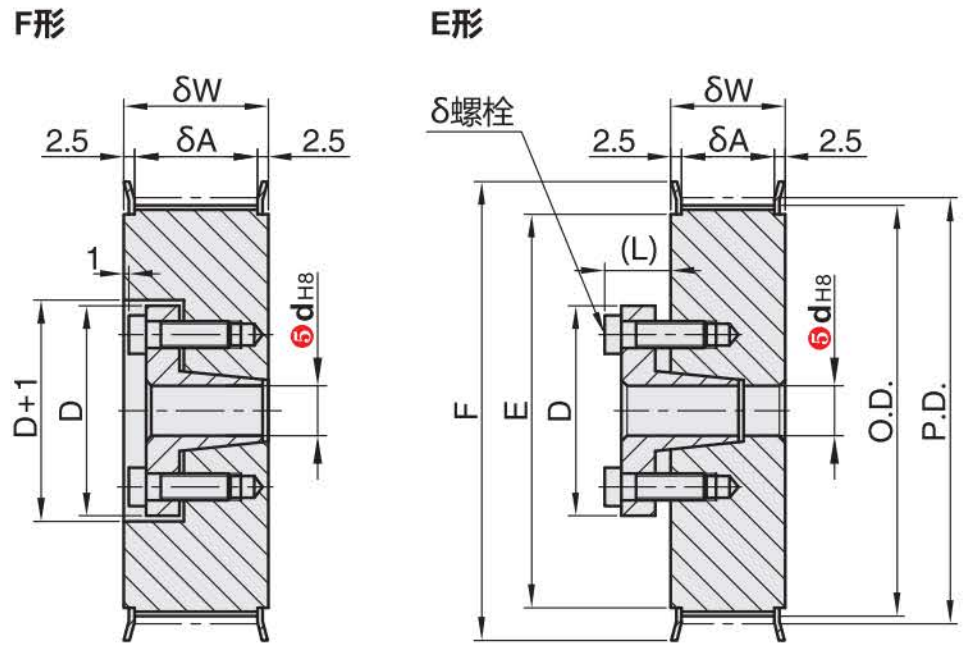

Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.

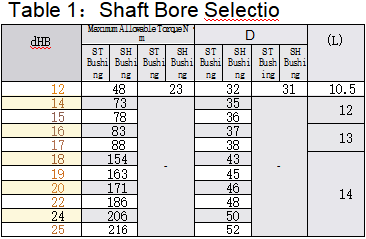

Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

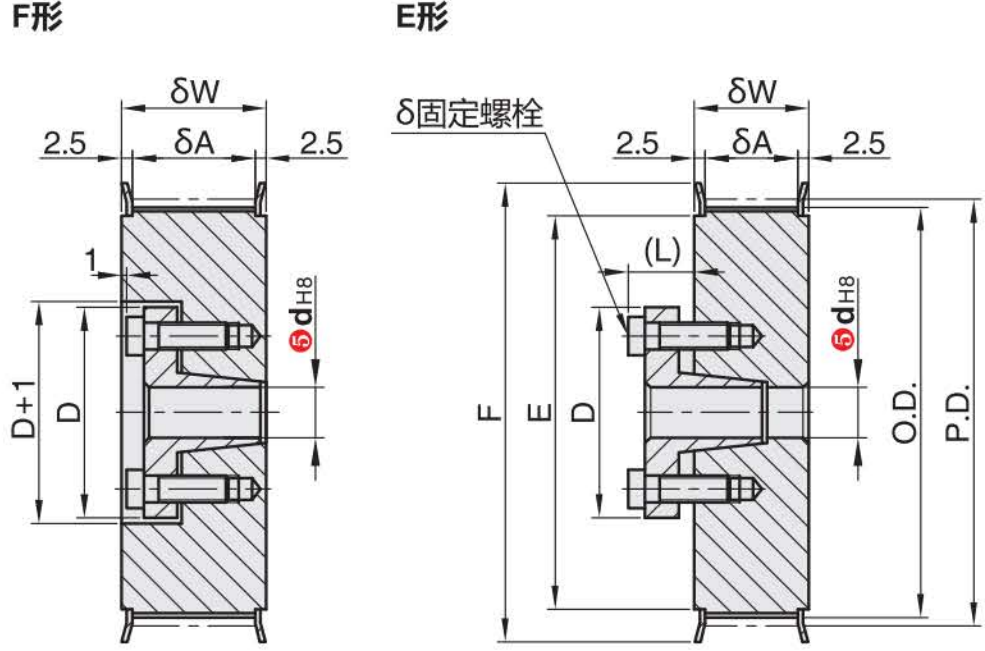

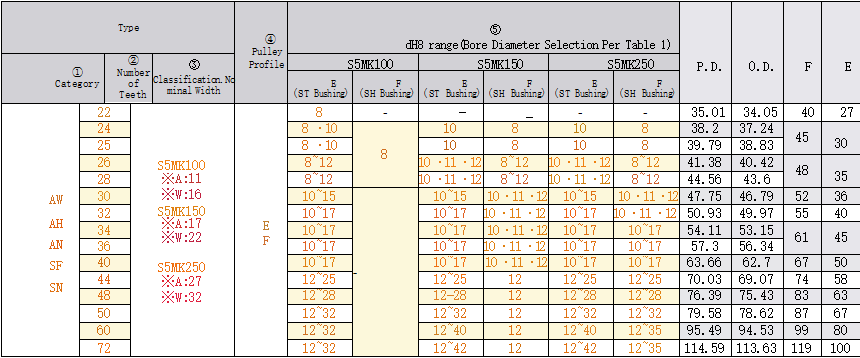

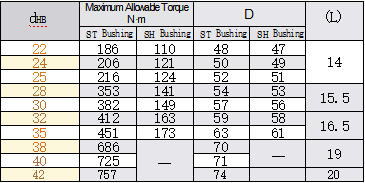

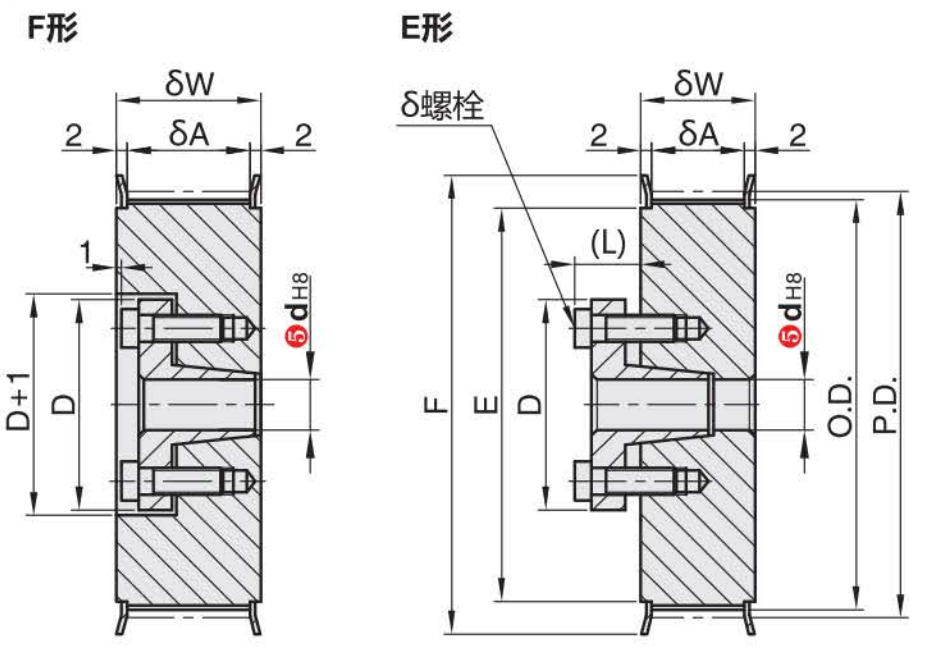

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S5M
④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (5 mm)
Der Flansch ist vernietet.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Die Y-Maßangabe (innen) bezieht sich auf Wellendurchmesser ab 12 mm.
Mit MLM-Buchse.

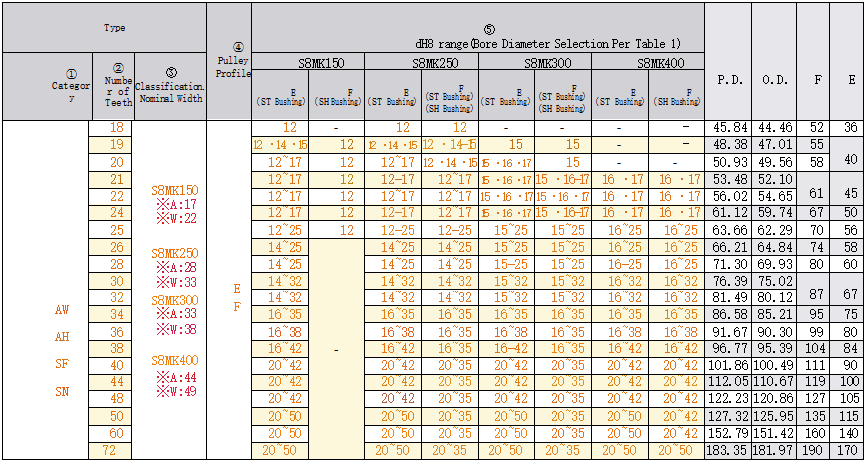

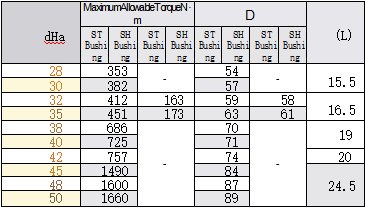

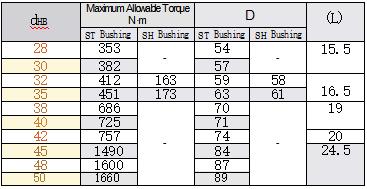

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment S8M
④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (8 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

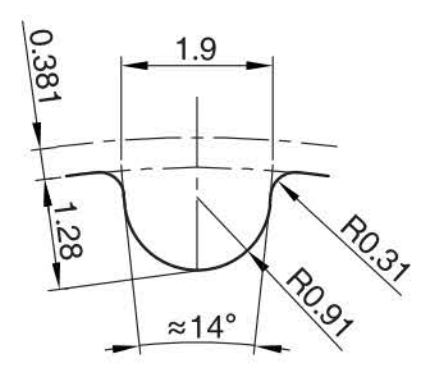

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD3M
④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (3 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

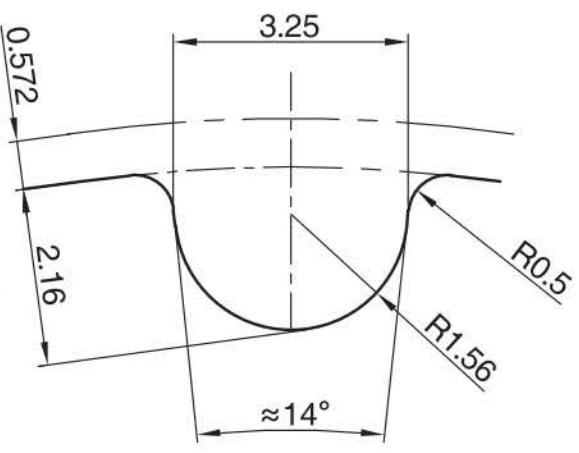

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD5M
④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (5 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

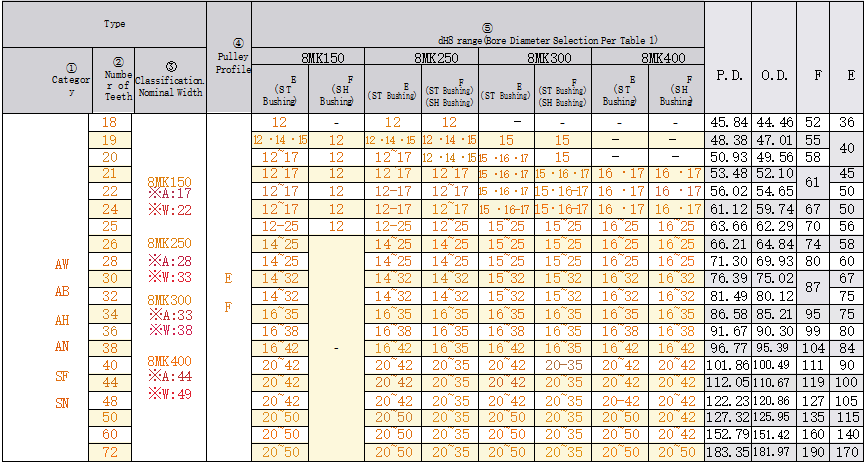

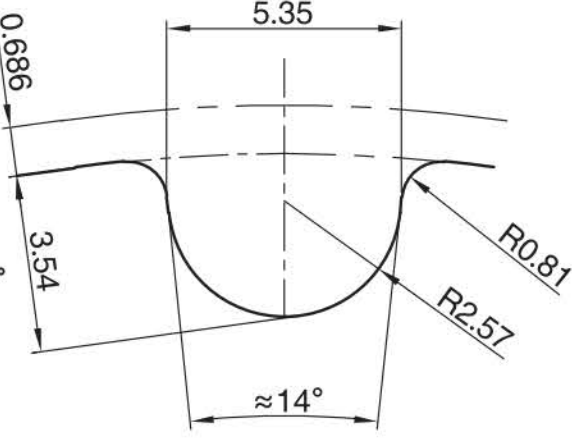

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment HTD8M
④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (8 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

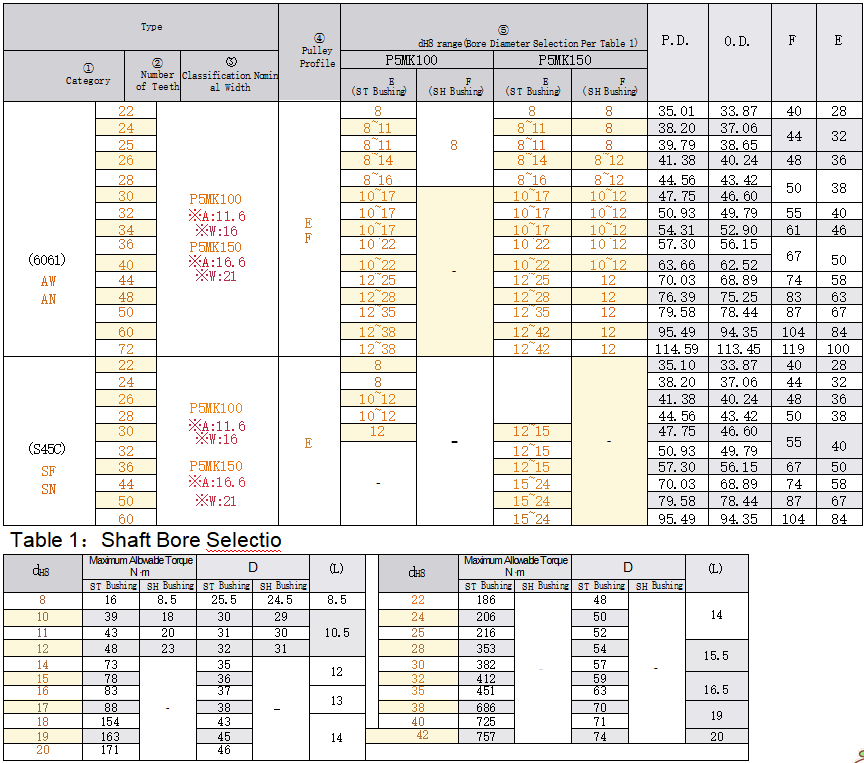

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment P5M
④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (5 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

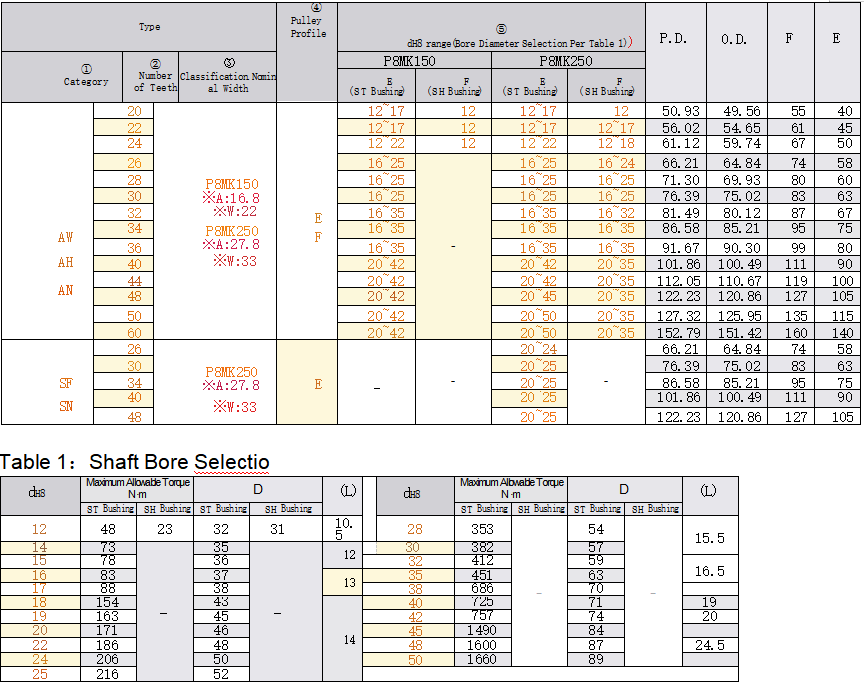

Schlüssellose Zahnriemenscheibe mit hohem Drehmoment P8M

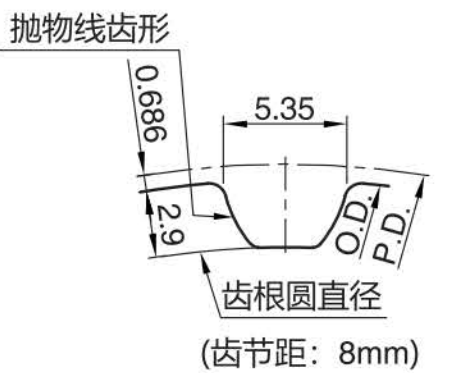

④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (8 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.
