iHF Keillose Zahnriemenscheibe für Biegemaschine
Die schlüssellose Zahnriemenscheibe der iHF Standard-Serie (Modelle XL(5,08 mm)/L(9,525 mm)/H(12,7 mm)) eignet sich für Standard-Getriebe und leichte Förderanwendungen und ist optional mit einer Selbstzentrierungsfunktion erhältlich.
Produktmerkmale:
Hohes Drehmoment und Stabilität
Die schlüssellose Klemmung verteilt die Kraft gleichmäßig und sorgt so für eine überlegene Drehmomentübertragung – ideal für Biegevorgänge mit hoher Belastung und hoher Geschwindigkeit.
Spielfreie Präzision
Die starre Passung gewährleistet eine präzise Synchronisierung, verbessert die Biegegenauigkeit, reduziert Vibrationen und erhöht die Zuverlässigkeit.
Einfache Installation und Wartung
Keine Keilnuten oder zusätzliche Bearbeitung erforderlich; schnelle Montage und Demontage minimieren Ausfallzeiten und Kosten.
Präzise Zeitmessung
Die optimierte Zahngeometrie garantiert eine präzise Synchronisierung für gleichbleibende Biegeergebnisse.
Langlebige Konstruktion
Entwickelt aus robusten Materialien für eine dauerhafte Leistungsfähigkeit in anspruchsvollen industriellen Umgebungen.
Vielseitige Kompatibilität
Erhältlich in verschiedenen Größen und Profilen, anpassbar an unterschiedliche Biegemaschinen und kundenspezifische Konfigurationen.
Ob in der Blechbearbeitung, der industriellen Automatisierung oder im Schwermaschinenbau – diese Riemenscheibe verbessert die Leistung von Biegemaschinen und reduziert gleichzeitig Ausfallzeiten und Wartungskosten.
Schlüssellose Zahnriemenscheibe XL
| Typ | Material | Oberflächenbehandlung | ||||
| Riemenbreite: 12,7 mm | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 14 W: 19 | ||||||
| AW**XLK127 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| SF**XLK127 | S45C | S45C | S45C | Schwarze Oxidbeschichtung | Schwarze Oxidbeschichtung | |
Schlüssellose Zahnriemenscheibe L
| Typ | Material | Oberflächenbehandlung | |||||||
| Riemenbreite: 12,7 mm (1/2 Zoll) | Riemenbreite: 19,1 mm (3/4 Zoll) | Bandbreite: 25,41 mm (1 Zoll) | Bandbreite: 38,1 mm (1,5 Zoll) | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 14 W: 19 | A: 21 W: 26 | A: 27 W: 32 | A: 40 W: 45 | ||||||
| AW**LK127 | AW**LK191 | AW**LK254 | AW**LK381 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| AH**LK127 | AH**LK191 | AH**LK254 | AH**LK381 | Harteloxieren | |||||
| AN**LK127 | AN**LK191 | AN**LK254 | AN**LK381 | Nickelplattierung | |||||
| SF**LK127 | SF**LK191 | SF**LK254 | SF**LK381 | S45C | S45C | S45C | Schwarze Oxidbeschichtung | ||
| SN**LK127 | SN**LK191 | SN**LK254 | SN**LK381 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe H
| Typ | Material | Oberflächenbehandlung | |||||||
| Riemenbreite: 19,1 mm (3/4 Zoll) | Bandbreite: 25,4 mm (1 Zoll) | Bandbreite: 38,1 mm (1,5 Zoll) | Bandbreite: 50,8 mm (2 Zoll) | Rolle | Flansch | Buchse | Rolle | Flansch | Buchse |
| A: 21 W: 26 | A: 27 W: 32 | A: 40 W: 45 | A: 54 W: 59 | ||||||
| AW**HK191 | AW**HK254 | AW**HK381 | AW**HK508 | 6061 | 6061 | S45C | Natürliche Anodisierung | Schwarze Oxidbeschichtung | |
| SF**HK191 | SF**HK254 | SF**HK381 | SF**HK508 | S45C | SPCC | S45C | Schwarze Oxidbeschichtung | ||
| SN**HK191 | SN**HK254 | SN**HK381 | SN**HK508 | Nickelplattierung | |||||
Schlüssellose Zahnriemenscheibe XL
Schlüssellose Zahnriemenscheibe L
Schlüssellose Zahnriemenscheibe H

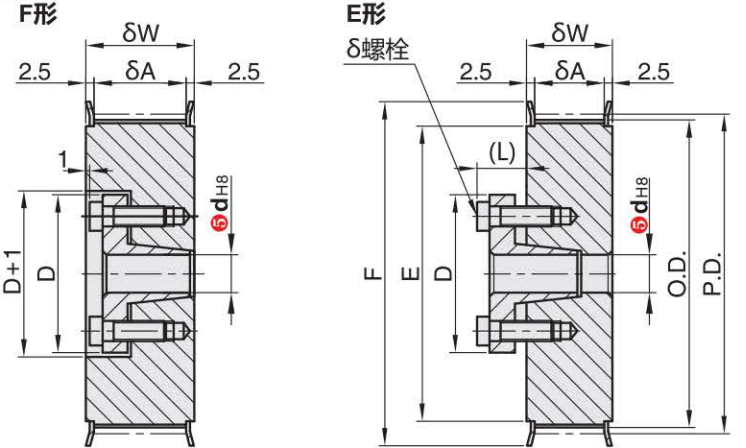

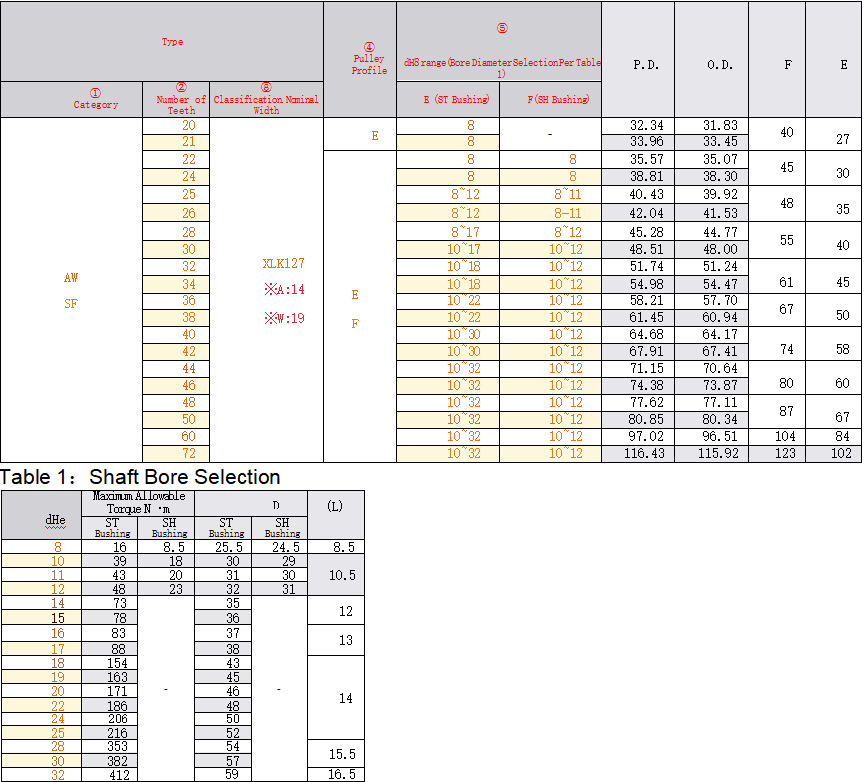

Schlüssellose Zahnriemenscheibe XL

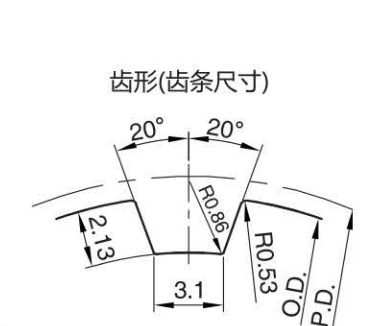

④ Riemenscheibenprofil
Die Abmessungen der Zahnnuten variieren geringfügig je nach Zähnezahl. Zahnteilung: (5,08 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

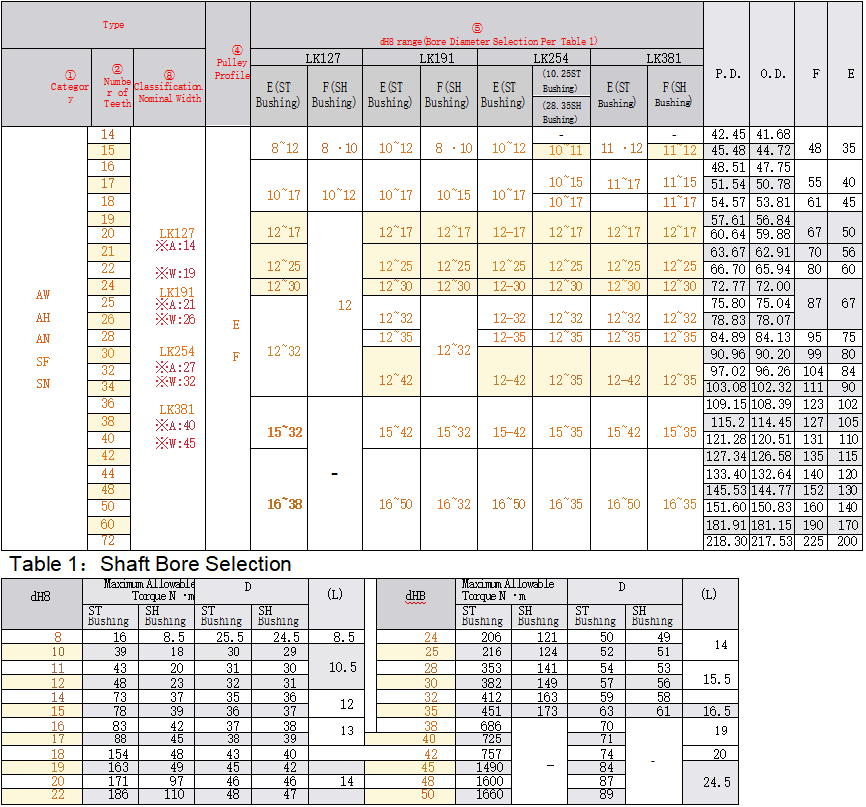

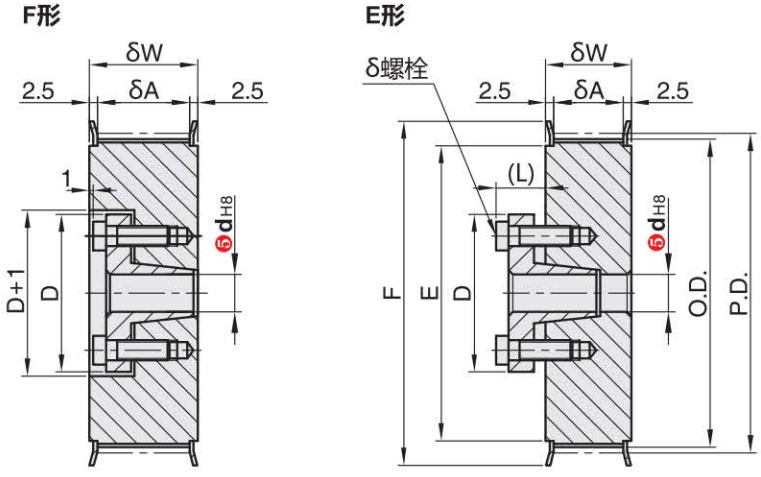

Schlüssellose Zahnriemenscheibe L

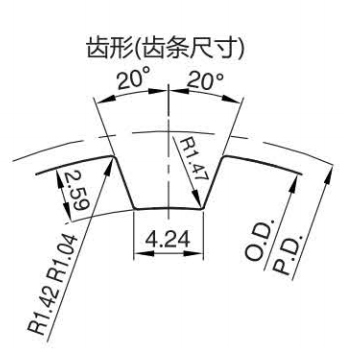

④ Riemenscheibenprofil
Die Abmessungen der Zahnrillen variieren geringfügig je nach Zähnezahl. Zahnteilung: (9,525 mm)
Die Flansche sind vernietet. Bitte überprüfen Sie die Anzahl und Größe der Schrauben.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
Buchsen sind in zwei Ausführungen erhältlich: ST und SH.

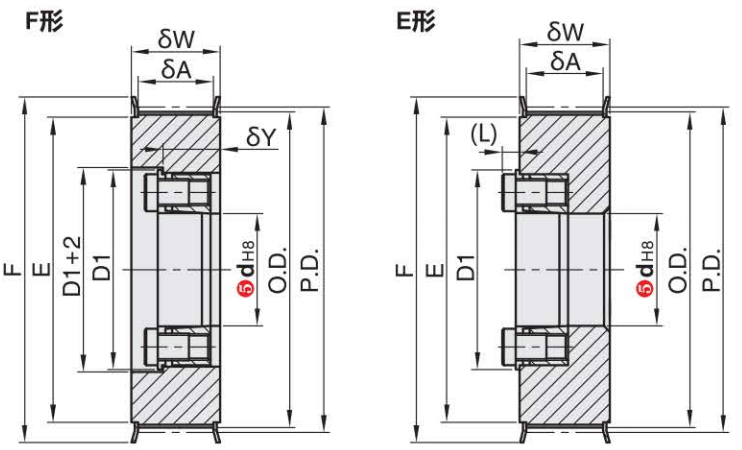

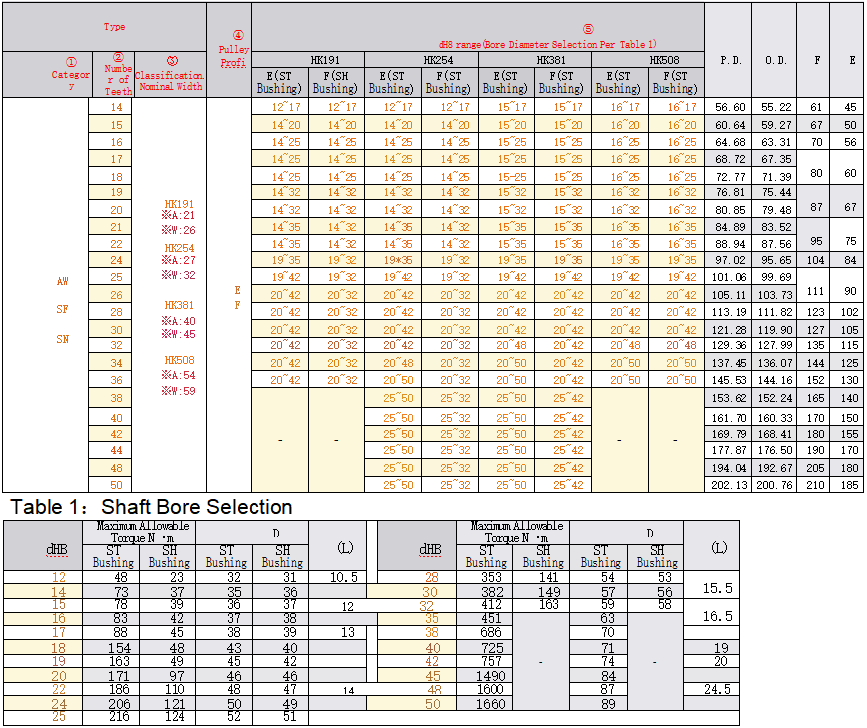

Schlüssellose Zahnriemenscheibe H
④ Riemenscheibenprofil
Zahl nach △: Anzahl der Zähne: 19 oder weniger
Die Nutabmessungen können je nach Zähnezahl geringfügig variieren. Zahnteilung: (12,7 mm)
Die Flansche sind vernietet.
Die Innenseite der Wellenbohrung darf nicht oberflächenbehandelt sein.
In der Y-Dimension (innen) ist HM100 für Wellenlochdurchmesser von 24 oder größer vorgesehen, und HM150 und HM200 sind für Wellenlochdurchmesser von 35 oder größer vorgesehen.
MLM-Typ mit Buchse.
