Der unsichtbare Muskel: Wie der Robotergelenk-Motoraktuator ND-A5216-10 im Stillen die Präzisionsrobotik neu definiert

▌Teil I: Der Aktuator als Nervensystem des Roboters

Jede Roboterbewegung – von der chirurgischen Manipulation im Mikrometerbereich bis zur Hochgeschwindigkeitssortierung in der Logistik – hat ihren Ursprung im Gelenkaktuator. Dennoch wird die Aktorauswahl häufig als Beschaffungsaufgabe und nicht als technisches Problem auf Systemebene betrachtet.

In der Realität muss ein Robotergelenk-Motoraktuator gleichzeitig Drehmomentwelligkeit, thermisches Verhalten, Encoder-Latenz, Zahneingriffsoberwellen und Stabilität im geschlossenen Regelkreis verwalten. Jede Schwäche in einem Parameter breitet sich über die gesamte kinematische Kette aus und beeinträchtigt die Präzision und Wiederholbarkeit.

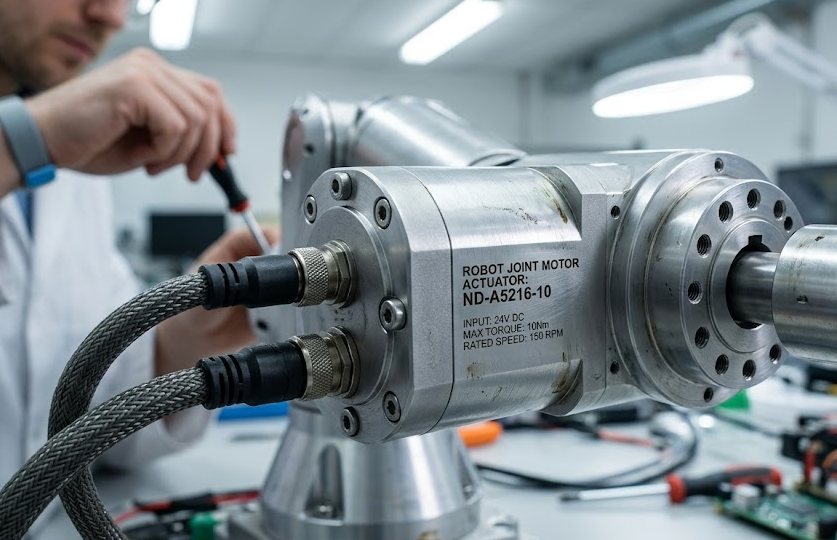

Der von der iHF Group entwickelte Robot Joint Motor Actuator ND-A5216-10 begegnet diesem Problem, indem er Motor, Planetengetriebe und Dual-Encoder-Feedback in ein einheitliches, gemeinsam entwickeltes System integriert und nicht in einzelne Komponenten. Dadurch werden Schnittstellenverluste vermieden und die dynamische Konsistenz über alle Betriebsbereiche hinweg verbessert.

▌Teil II: Technische Aufschlüsselung des ND-A5216-10

2.1 Elektromagnetisches Design: Unterdrückung des Rastmoments

Eine zentrale Herausforderung bei Präzisionsbewegungen ist das Rastmoment, das durch die Wechselwirkung zwischen Rotor und Stator verursacht wird. Es erzeugt Geschwindigkeitsschwankungen bei niedriger Geschwindigkeit, Positionsschwankungen und akustische Geräusche.

Der ND-A5216-10 mildert dies durch eine optimierte Schlitzgeometrie und ein schräges Magnetrotordesign. Die Finite-Elemente-Optimierung gewährleistet eine gleichmäßige Drehmomentabgabe auch unter 100 U/min, einem kritischen Bereich für Präzisionsmontage, Kraftkontrolle und heikle Einfügungsaufgaben.

2.2 Untersetzung des Planetengetriebes: <3 Bogenminuten Spiel

Der Aktuator integriert ein hochpräzises Stirnrad-Planetengetriebe mit einem Spiel von weniger als 3 Bogenminuten (0,05°). Bei einem 1-Meter-Arm entspricht dies einer Spitzenabweichung von <0,87 mm allein aufgrund des Getriebespiels.

Schrägverzahnungen sorgen für einen progressiven Eingriff und bieten:

● Höhere Drehmomentdichte als Stirnräder

●  Reduzierte Vibrationsübertragung

●  Geringere Schallemissionen für menschensichere Umgebungen

Im Vergleich zu Stirnradsystemen verbessert die spiralförmige Planetenuntersetzung die Laufruhe und Lastverteilung und verbessert die strukturelle Stabilität und das dynamische Ansprechverhalten.

2.3 Dual-Encoder-Architektur

Im Gegensatz zu Systemen mit einem Encoder, die die Ausgangsbewegung über Übersetzungsverhältnisse ableiten, verwendet der ND-A5216-10 zwei Encoder:

●  Motorseitiger Encoder zur Kommutierung und Geschwindigkeitsregelung

●  Abtriebsseitiger Encoder für wahre Wellenposition

Dadurch werden kumulative Fehler durch Spiel, Torsionsnachgiebigkeit und Wärmeausdehnung eliminiert. Darüber hinaus ermöglicht es eine Echtzeitdiagnose durch den Vergleich von Motor- und Ausgangspositionsabweichungen und ermöglicht so die frühzeitige Erkennung von mechanischem Verschleiß.

2.4 Einheitliche Regelung

Der Aktuator unterstützt die gleichzeitige Drehmoment-, Geschwindigkeits- und Positionsregelung durch kaskadierte Regelkreise:

●  Drehmomentschleife: 1–5 kHz Bandbreite

●  Geschwindigkeitsschleife: 200–500 Hz

●  Positionsregelkreis: 50–200 Hz

Die inverse Feedforward-Dynamik kompensiert Trägheit und nichtlineare Effekte und reduziert den Tracking-Fehler bei schneller Beschleunigung. Dies ermöglicht einen nahtlosen Wechsel zwischen Hochgeschwindigkeitsbewegung und nachgiebiger Kraftsteuerung ohne Modusübergänge.

▌Teil III: Dynamische und thermische Leistung

3.1 Schnelle Richtungsumkehr

Die Zykluszeit in der Robotik wird oft eher von der Verzögerung und Umkehr als von der Spitzengeschwindigkeit dominiert. Der ND-A5216-10 reduziert die Umkehrverzögerung durch:

●  Geringe Rotorträgheit

●  Hohe Stromschleifenbandbreite

●  Kontrollierte mechanische Nachgiebigkeit im Getriebezug

Dies minimiert Schwingungen und verbessert den Durchsatz in Bestückungs-, Schweiß- und Inspektionssystemen.

3.2 Wärmemanagement

Die thermische Stabilität ist im Dauerbetrieb von entscheidender Bedeutung. Der Temperaturanstieg erhöht den Widerstand, verringert die Drehmomentkonstante und beschleunigt die Alterung der Isolierung.

Der Aktor reagiert darauf über:

●  Statordesign mit hohem Kupferfüllfaktor

●  Wärmeleitfähige Vergussmaterialien

●  Geripptes Aluminiumgehäuse für verbesserte Konvektion

Diese Funktionen reduzieren die Leistungsreduzierung und sorgen für eine stabile Drehmomentabgabe im 24/7-Betrieb.

▌Teil IV: Anwendungsdomänen

4.1 Präzisionsfertigung

In der Mikromontage und Elektronikfertigung liegen die Genauigkeitsanforderungen bei ±0,02–0,05 mm. Der ND-A5216-10 ermöglicht dies durch geringes Spiel, doppelte Rückmeldung und gleichmäßige Drehmomentabgabe. Besonders effektiv ist es in den Handgelenken mehrachsiger Roboterarme für Feinorientierungsaufgaben.

4.2 Kollaborative Robotik

Cobots müssen die Kraftgrenzwerte der ISO/TS 15066 einhalten und gleichzeitig die Produktivität aufrechterhalten. Die geringe Reibung, die schnelle Drehmomentreaktion und das geräuscharme Design des Aktuators ermöglichen eine sichere menschliche Interaktion. Schrägverzahnung reduziert die Schallleistung und verbessert so die Benutzerfreundlichkeit am Arbeitsplatz.

4.3 Logistikautomatisierung

Bei FTS und Sortieranlagen kommt es auf Anpassungsfähigkeit an. Die Steuerung im Drehmomentmodus ermöglicht die Handhabung unterschiedlicher Nutzlasten – von zerbrechlichen Gegenständen bis hin zu schweren Paketen – ohne Hardwareänderungen. Schnelle Beschleunigung und Verzögerung verbessern direkt die Durchsatzeffizienz.

4.4 Inspektions- und Laborsysteme

Messtechnik und Halbleiterinspektion erfordern extrem vibrationsarme Umgebungen. Die Rotorauswuchtung des Aktuators und das reibungslose Einrücken des Getriebes minimieren die Vibrationsübertragung und gewährleisten so die Messstabilität in benachbarten empfindlichen Geräten.

▌Teil V: Ingenieursphilosophie der iHF Group

Bei der iHF Group folgt die Aktuatorentwicklung einer Co-Design-Philosophie auf Systemebene:

●  Optimierung der Drehmomentdichte in elektromagnetischen, thermischen und mechanischen Bereichen

●  Multi-Physics-Simulation zur frühzeitigen Eliminierung von Cogging und Sättigung

●  Vibrationskontrolle auf Systemebene, die Aktuator und Struktur integriert

●  Steuerungsbewusstes mechanisches Design für verbesserte dynamische Reaktion

●  IEC 60068-basierte Haltbarkeitsvalidierung für industrielle Zuverlässigkeit

Der ND-A5216-10 ist keine eigenständige Komponente, sondern Teil eines kooptimierten Bewegungssystems, das für intelligente Fertigungsumgebungen entwickelt wurde.

▌Teil VI: Marktkontext

Der Markt für Roboteraktuatoren wächst rasant aus folgenden Gründen:

●  Industrie 4.0-Automatisierung und flexible Produktionssysteme

●  Wachstum der kollaborativen Robotik in gemeinsam genutzten menschlichen Umgebungen

●  Miniaturisierung von Industriemaschinen

●  Nachfrage nach höherer Drehmomentdichte auf kompaktem Raum

In diesem Zusammenhang reduzieren integrierte Aktoren wie der ND-A5216-10 die Systemkomplexität, indem sie Motor, Getriebe und Sensorik in einer Architektur kombinieren, wodurch OEM-Entwicklungszyklen beschleunigt und die Zuverlässigkeit verbessert werden.

❓FAQ

F1: Wie unterscheidet sich ND-A5216-10 von Motor- und Getriebesystemen?

Es integriert Motor, Planetengetriebe und zwei Encoder in ein gemeinsam entwickeltes System, wodurch Ausrichtungsfehler vermieden und die Genauigkeit des geschlossenen Regelkreises verbessert werden.

F2: Wie hoch ist das Spielverhalten?

Unter 3 Bogenminuten, was einem Positionierungsfehler im Submillimeterbereich bei langen Roboterarmen entspricht.

F3: Warum Dual-Encoder?

Sie eliminieren Rückschlussfehler, indem sie die Ausgangsposition direkt messen, die Trajektoriengenauigkeit verbessern und eine vorausschauende Wartung ermöglichen.

F4: Wird die Drehmomentregelung unterstützt?

Ja. Der Aktuator unterstützt Echtzeit-Drehmoment-, Geschwindigkeits- und Positionssteuerung mit hoher Reaktionsbandbreite, die für kraftempfindliche Anwendungen geeignet ist.

F5: Ist es für Cobots geeignet?

Ja. Dank des geringen Geräuschpegels, der nachgiebigen Drehmomentsteuerung und der schnellen Reaktion eignet es sich für Umgebungen zur Mensch-Roboter-Kollaboration.

F6: Welche Vorteile bietet es in Logistiksystemen?

Die adaptive Drehmomentsteuerung ermöglicht die Handhabung gemischter Nutzlasten mit unterschiedlicher Masse und Zerbrechlichkeit ohne Hardwareänderungen.

F7: Welche Unterstützung bietet die iHF Group?

CAD-Modelle, Drehmoment-Drehzahl-Daten, thermische Analyse und technische Unterstützung auf Anwendungsebene für die OEM-Integration.
