Servomotor-Integration leicht gemacht: Ein praktischer Leitfaden zur Montage und Konfiguration von rechtwinkligen Newgear-Servogetrieben

In der heutigen Automatisierungslandschaft stehen Maschinenkonstrukteure vor einem hartnäckigen Paradoxon: Eine zunehmende Drehmomentdichte und Positionierungsgenauigkeit im Subbogenminutenbereich sind erforderlich, während die Stellfläche der Maschinen immer kleiner wird. Inline-Planetengetriebe werden zwar häufig in koaxialen Konfigurationen eingesetzt, erfordern jedoch häufig mechanische Kompromisse wie verlängerte Maschinenrahmen, ineffiziente Antriebsstrangführung oder suboptimale Motorausrichtungen.

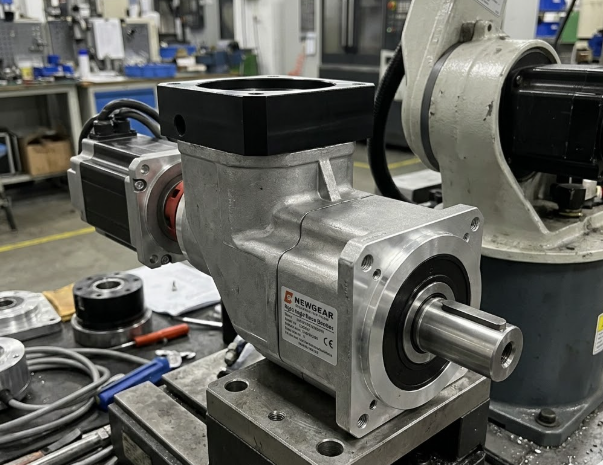

Hier bietet das rechtwinklige Servogetriebe von Newgear eine strategische Alternative. Durch die Umlenkung der Antriebsachse um 90 Grad werden kompakte mechanische Architekturen ohne Einbußen bei der Präzision auf Servoebene ermöglicht. Bei der iHF Group ist die Nachfrage nach rechtwinkligen Konfigurationen erheblich gestiegen, insbesondere in den Bereichen Halbleiterausrüstung, medizinische Automatisierung und kollaborative Robotik, wo sich Platzeffizienz direkt auf Systemkosten und -leistung auswirkt.

Mechanische Architektur: Hypoid vs. Kegel vs. Schnecke

Nicht alle Winkelservogetriebe liefern die gleiche Leistung. Das Newgear-Portfolio verwendet hauptsächlich Hypoid- und Präzisions-Fasentechnologien, jeweils mit unterschiedlichen Kompromissen.

Hypoidgetriebe

Hypoidkonstruktionen verwenden spiralförmige Kegelräder mit versetzter Achse, was höhere Untersetzungsverhältnisse bei kompakten Formfaktoren ermöglicht. Sie bieten im Vergleich zu Standard-Kegelsystemen ein geringes Spiel, eine reibungslose Drehmomentübertragung und eine überlegene Belastbarkeit. Der Versatz ermöglicht auch eine größere Lagerintegration und verbessert die radiale und axiale Lastaufnahme – besonders wichtig bei riemengetriebenen oder Zahnstangen-Ritzel-Systemen.

Kegelradgetriebe

Kegelradgetriebe verwenden sich kreuzende Wellen und sind in gerader, schrägverzahnter und spiralförmiger Ausführung erhältlich. Spiral- und Spiraldesigns sorgen für einen sanfteren Eingriff und eine höhere Effizienz. Sie sind kostengünstig, weisen jedoch aufgrund höherer Lagerbelastungen im Allgemeinen eine geringere Steifigkeit und Effizienz im Vergleich zu Hypoid- oder Planetensystemen auf.

Schneckengetriebe

Obwohl Schneckensysteme eine hohe einstufige Untersetzung ermöglichen, weisen sie einen geringen Wirkungsgrad und eine begrenzte Rückwärtsantreibbarkeit auf, was sie für die meisten Servoanwendungen, die eine präzise Bewegungssteuerung erfordern, ungeeignet macht.

Daher sind moderne Servoanwendungen hauptsächlich auf Hypoid- und Präzisionskegellösungen angewiesen.

Wichtige Leistungskennzahlen

Bei der Auswahl eines Winkel-Servogetriebes sind vier Parameter entscheidend:

1. Spiel (Bogenminuten)

Das Spiel wirkt sich direkt auf die Positionierungsgenauigkeit in Systemen mit geschlossenem Regelkreis aus. Hochleistungs-Hypoidgetriebe erreichen ≤1,3 Bogenminuten, während Präzisions-Kegelradgetriebe zwischen ≤2–4 Bogenminuten liegen. Diese Stufe unterstützt CNC- und Halbleiter-Bewegungssteuerung.

2. Torsionssteifigkeit

Eine höhere Steifigkeit reduziert die elastische Verformung unter Last und verbessert so die Einschwingzeit und Konturgenauigkeit in mehrachsigen Systemen. Integrierte Gehäusezahnkränze und Hochleistungslager erhöhen die Steifigkeit deutlich.

3. Ausgangsdrehmoment (Nennwert vs. Spitzenwert)

Das Nenndrehmoment definiert die Dauerbetriebsfähigkeit, während das Spitzendrehmoment kurze dynamische Ereignisse unterstützt. Typische Bereiche reichen von 20 Nm bis 10.450 Nm, wobei die Spitzenkapazität 200–300 % des Nenndrehmoments erreicht.

4. Eingangsgeschwindigkeitsfähigkeit

Moderne Servomotoren arbeiten mit 3.000–6.000 U/min, Hochgeschwindigkeitsvarianten erreichen 18.000 U/min. Getriebe müssen diese Geschwindigkeiten aushalten, ohne dass es zu einer thermischen Beeinträchtigung oder einem Ausfall der Schmierung kommt.

Integrationsvorteile des rechtwinkligen Designs

Die 90-Grad-Konfiguration bietet über die Platzersparnis hinaus mehrere Vorteile auf Systemebene:

◇ Effizienz der Kabelführung

Die Flexibilität der Motorausrichtung reduziert die Kabelbelastung und verbessert die Systemzuverlässigkeit durch Minimierung der Biegeermüdung.

◇ Hohlwellenintegration

Viele Designs unterstützen die Durchführung von Kabeln, Pneumatikleitungen oder Lichtwellenleitern durch die Bohrung, wodurch Schleifringe in rotierenden Systemen entfallen.

◇ Trägheitsreduzierung

Die Untersetzung verringert die reflektierte Trägheit im Quadrat des Übersetzungsverhältnisses. Ein 10:1-System reduziert die Trägheit um das Hundertfache, sodass kleinere Motoren größere Lasten effizient antreiben können.

◇ Montageflexibilität

Die Kompatibilität mit Standardflanschen (NEMA- und metrische Formate) ermöglicht die direkte Motorintegration ohne kundenspezifische Adapter.

Anwendungstechnik

Unterschiedliche Branchen erfordern maßgeschneiderte Getriebeeigenschaften:

◆ CNC-Werkzeugmaschinen

Erfordern thermische Stabilität und dauerhafte Genauigkeit. Entscheidend sind reibungsarme Lager und eine optimierte Wärmeableitung.

◆  Kollaborative Roboter (Cobots)

Erfordern ein geringes Gewicht und eine geringe Trägheit mit extrem geringem Spiel, um eine sichere Mensch-Roboter-Interaktion und eine genaue Positionierung im Lernmodus zu gewährleisten.

◆ Verpackungsausrüstung

Sie fordern eine hohe Zyklenfestigkeit unter wiederholten Start-Stopp-Belastungen und erfordern ermüdungsbeständige Lager und stabile Schmiersysteme.

◆ Herstellung medizinischer Geräte

Erfordert Reinraumkompatibilität, geringe Partikelbildung und versiegelte, lebenslange Schmiersysteme, um Kontaminationen zu verhindern.

Ingenieursperspektive von der iHF Group

Bei der iHF Group wird die Getriebeauswahl als anwendungstechnischer Prozess und nicht als Katalogentscheidung behandelt. Die Nachfrage nach Servo-Präzisionsgetriebesystemen wächst weiter, da die Industrie von hydraulischen und pneumatischen Systemen auf vollständig elektrische Servoarchitekturen übergeht.

Der weltweite Markt für Präzisionsgetriebe soll bis 2026 ein Volumen von 6,0 Milliarden US-Dollar erreichen, wobei Servosysteme fast die Hälfte der Gesamtnachfrage ausmachen. Zur Unterstützung von OEMs bietet die iHF Group umfassende technische Unterstützung, einschließlich Drehmoment-Drehzahl-Modellierung, CAD-Integration und Trägheitsanpassungsanalyse, um eine optimale Motor-Getriebe-Paarung sicherzustellen.

Auch die Widerstandsfähigkeit der Lieferkette ist von entscheidender Bedeutung. Aufgrund der unterschiedlichen Beschaffung von legiertem Stahl und der Präzisionsbearbeitungskapazität haben lokale Qualitätskontrolle und Fertigungskonsistenz strategische Priorität.

Wartungs- und Lebenszyklusleistung

Hochwertige Winkelservogetriebe sind für einen wartungsfreien Betrieb ausgelegt und verfügen über abgedichtete Schmiersysteme, die für mehr als 20.000 Betriebsstunden ausgelegt sind.

Dennoch bleibt die thermische Überwachung wichtig. Ein übermäßiger Temperaturanstieg weist häufig auf eine Überlastung oder eine Fehlausrichtung hin. Für die vorausschauende Wartung wird eine Vibrationsanalyse empfohlen, bei der Änderungen der akustischen Frequenzmuster auf Lager- oder Getriebeverschleiß hinweisen können.

Für einen langfristigen Vergleich sollten die Grundschwingungssignaturen während der Inbetriebnahme aufgezeichnet werden.

视频

Häufig gestellte Fragen zu High-Density

F: Warum ein Hypoid-Winkelgetriebe einem herkömmlichen Schneckengetriebe vorziehen?

A: Hypoidgetriebe basieren auf Rollreibung, wodurch ein Wirkungsgrad von 90–96 % und ein geringes Spiel gewährleistet sind. Schneckenantriebe basieren auf Gleitreibung, wodurch der Wirkungsgrad auf 60–75 % sinkt und hohe thermische Belastungen entstehen, die für eine präzise Servo-Indexierung ungeeignet sind.

F: Können diese Getriebe in jeder Ausrichtung montiert werden?

A: Ja. Die meisten Einheiten unterstützen die horizontale, vertikale oder umgekehrte Montage. Allerdings müssen spezifische Fettfüllstände anhand der gewählten Ausrichtung überprüft werden, um eine kontinuierliche Schmierung des Zahneingriffs sicherzustellen.

F: Wie ist die Effizienz im Vergleich zu Inline-Planetendesigns?

A: Bei rechtwinkligen Konfigurationen kommt es aufgrund von Richtungsverlusten in der Abschrägungsstufe zu einer geringfügigen Effizienzeinbuße von 2–5 %. Dies wird jedoch durch die Reduzierung des Platzbedarfs und die Vorteile bei der mechanischen Verlegung bei weitem aufgewogen.
