Präzisionstechnik in Bewegung: Die industrielle Rolle von Kugelumlaufspindeln in der modernen Automatisierung

Im Umfeld der modernen industriellen Fertigung ist eine hochpräzise Positionierung kein Luxus mehr, sondern eine Grundvoraussetzung. Von optischen Ausrichtungsstufen über die Halbleiterfertigung bis hin zu speziellen Laborgeräten: Die Forderung nach Genauigkeit im Submikrometerbereich treibt technische Innovationen voran. Das Herzstück dieser Submillimeter-Anpassungen ist eine wichtige, aber oft unterschätzte Komponente: der Mikrometerkopf.

Während standardmäßige Handmessschrauben in Werkstätten zur Qualitätskontrolle allgegenwärtig sind, erfüllen integrierte Messschraubenköpfe einen grundlegend anderen Zweck. Sie werden als permanente oder semipermanente Unterbaugruppen in größeren mechanischen Systemen konstruiert, um eine ultrafeine lineare Verschiebung zu ermöglichen. Die Auswahl, Installation und Optimierung dieser Komponenten erfordert ein tiefes Verständnis des mechanischen Designs und der Anwendungsvariablen.

1. Mechanische vs. digitale Mikrometerköpfe: Die architektonische Kluft

Bei der Entwicklung eines Präzisionssystems steht zunächst die Entscheidung zwischen herkömmlichen mechanischen Mikrometerköpfen und fortschrittlichen digitalen Mikrometerköpfen an erster Stelle. Die Wahl bestimmt nicht nur die Kosten des Systems, sondern auch seine Betriebseffizienz und Datenintegrationsfähigkeiten.

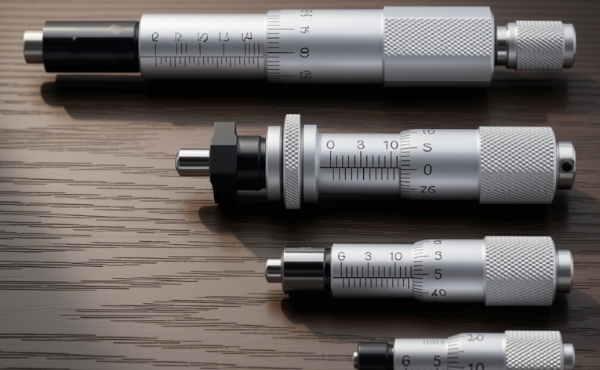

Mechanische Mikrometerköpfe: Der analoge Standard

Mechanische Varianten basieren ausschließlich auf hochpräzisen Steigungsschrauben (typischerweise 0,5 mm oder 0,25 mm pro Umdrehung) und lasergeätzten Noniusskalen. Zu ihren Hauptvorteilen gehören:

Immunität gegenüber Umwelteinflüssen: Keine Elektronik bedeutet keine Anfälligkeit gegenüber Umwelteinflüssen

elektromagnetische Interferenz (EMI) oder Zersetzung durch hohe Temperaturen.

Langlebigkeit: Bei richtiger Schmierung kann ein mechanischer Kopf aus gehärtetem Stahl bei ständigem manuellen Betrieb Jahrzehnte halten.

Digitale Mikrometerköpfe: Datengesteuerte Präzision

Für automatisierte Arbeitsabläufe oder Umgebungen, die eine schnelle Datenprotokollierung erfordern, sind elektronische digitale Mikrometerköpfe unverzichtbar. Sie nutzen kapazitive oder fotoelektrische Drehgeber, um mechanische Drehungen in digitale Messwerte umzuwandeln. Zu den wichtigsten Vorteilen gehören:

SPC-Ausgabe: Statistische Prozesskontrolldaten in Echtzeit können über SPC-Kabel direkt an zentrale Überwachungssysteme exportiert werden.

Fehlerreduzierung: Eliminiert menschliche Parallaxenfehler beim Ablesen von Nonius-Skalen und sorgt so für Konsistenz zwischen verschiedenen Bedienern.

2. Navigieren in Spezialkonfigurationen: Sphärische vs. flache Flächen

Eine häufige Gefahr bei der Systemintegration besteht darin, die Geometrie der Spindelspitze zu übersehen. Die Wechselwirkung zwischen der Mikrometerspindel und der Kontaktzielfläche hat drastische Auswirkungen auf die axiale Genauigkeit und die Verschleißverteilung.

Flachflächen-Mikrometerköpfe

Spindeln mit flacher Spitze eignen sich ideal zum Drücken gegen eine perfekt ebene, parallele Oberfläche. Sie verteilen die Axiallast auf eine größere Oberfläche und reduzieren so lokale Spannungen. Wenn die Zieloberfläche jedoch auch nur geringfügig schief oder schräg ist, kommt es zu einer Kantenbelastung, die zu vorzeitigem Verschleiß und Fehlern bei der Messverfolgung führt.

Mikrometerköpfe mit sphärischer Oberfläche

Wenn nicht garantiert werden kann, dass die Zieloberfläche perfekt senkrecht zur Spindelachse bleibt, ist ein Mikrometerkopf mit sphärischer Fläche die optimale Wahl. Die abgerundete Spitze sorgt für einen einheitlichen Kontaktpunkt unabhängig von geringfügigen Winkelabweichungen. Diese Konfiguration wird häufig bei Halterungen für optische Spiegel und mehrachsigen Positionierungstischen eingesetzt, bei denen die Neigung betriebsbedingt ist.

3. Technische Lösungen für anspruchsvolle Umgebungen

Standardkomponenten versagen oft, wenn sie extremen Industrieumgebungen ausgesetzt sind. Für Hochleistungsautomatisierung und hochbelastete Industriemaschinen reichen allgemeine Spezifikationen nicht aus. Entwicklungsteams müssen nach robusten Lösungen wie hochbelastbaren Mikrometerköpfen mit hartmetallbestückten Messflächen und speziellen Neigungsstabilisierungsmechanismen Ausschau halten.

Wenn darüber hinaus Platzbeschränkungen die Designflexibilität einschränken, ermöglicht die Integration eines Miniatur-Mikrometerkopfes eine Komponentenpackung mit hoher Dichte ohne Einbußen bei der Auflösung. Diese mikroskalierten Komponenten behalten die Standard-Pitch-Genauigkeit bei und reduzieren gleichzeitig die Gesamtfläche um bis zu 40 %.

Bei großen Fertigungsanlagen, bei denen die Konsistenz über Tausende von Zyklen hinweg von größter Bedeutung ist, ist die Zusammenarbeit mit einem erfahrenen globalen Komponentenhersteller unerlässlich. Die iHF Group ist auf die Lieferung hochwertiger, industriell geprüfter Linearbewegungs- und Präzisionspositionierungskomponenten spezialisiert. Durch die Optimierung der Innengewindegeometrie und den Einsatz fortschrittlicher Oberflächenhärtungstechniken stellt die iHF Group sicher, dass ihre Mikrometerlösungen kontinuierlichen Betriebsbelastungen standhalten und gleichzeitig die Wiederholgenauigkeit im Submikrometerbereich beibehalten.

   视频

4. Erweiterte technische Qualitätssicherung: Lösung von Integrationsherausforderungen

F1: Wie berechnet man die kritische Belastbarkeit eines Mikrometerkopfes bei einer Anwendung mit kontinuierlichem Schub?

Die axiale Belastbarkeit wird hauptsächlich durch die Gewindesteigung und die Oberfläche des inneren Muttereingriffs bestimmt. Das Überschreiten der statischen Nennlast führt zu einer elastischen Verformung der Gewinde und damit zu einem axialen Spiel. Für Anwendungen mit hohem Schub sollten Ingenieure einen hochbelastbaren Mikrometerkopf mit einem Gewinde mit gröberer Steigung und einem modifizierten Trapezprofil spezifizieren, das speziell für die Verteilung der linearen Kraft ohne Blockierung ausgelegt ist.

F2: Was verursacht Spiel bei Präzisionspositionierungstischen und wie kann es gemindert werden?

Spiel entsteht aufgrund des mikroskopischen Spiels zwischen den Außengewinden der Spindel und den Innengewinden, das für die Drehung erforderlich ist. Um dies in kritischen Setups zu mildern:

Implementieren Sie eine externe Feder mit konstanter Kraft (z. B. eine Wellenfeder oder eine Zugfeder), um den Zieltisch konstant gegen die Mikrometerspitze vorzuspannen.

Verwenden Sie einen Mikrometerkopf mit einer Sicherungsmutter oder eine Split-Mutter-Konstruktion mit konstantem Drehmoment, um das Gewindespiel zu verringern, sobald die endgültige Position erreicht ist.

F3: Warum wird bei empfindlichen optischen Ausrichtungen ein nicht rotierender Spindelmikrometerkopf bevorzugt?

Eine Standardspindel dreht sich beim Vorschub und übt dabei ein Drehmoment auf die Kontaktfläche aus. Bei der optischen Ausrichtung kann dieses Drehmoment zu mikroskopischer Verdrehung oder Beschädigung der Spiegelhalterung führen. Ein nicht rotierender Spindelmikrometerkopf bewegt sich rein linear vor, wodurch eine Drehmomentübertragung vermieden wird und empfindliche optische Beschichtungen oder Zielmaterialien mit hoher Reibung vor Oberflächenscherung geschützt werden.
