Die Geometrie der reibungsfreien Führung: Präzisionstechnik im Mikrometerbereich in der Automatisierung

In der Hochleistungsautomatisierung, CNC-Bearbeitung, Robotik und medizinischen Instrumenten bestimmt die Effizienz der kinetischen Übersetzung die endgültige Systemgenauigkeit. Lineare Positionierungsmechaniken müssen mit absoluter Wiederholgenauigkeit arbeiten und schwere Nutzlasten oder Mikroproben verschieben, ohne dass es über längere Betriebszyklen zu geometrischen Abweichungen, Vibrationsspiel oder Haftreibung kommt. Während sich Ingenieure häufig stark auf die Auswahl des richtigen Linearlagers oder der richtigen Antriebskugelumlaufspindel konzentrieren, ist die grundlegende Basis jedes präzisen Linearbewegungsaufbaus tatsächlich die darunter liegende Strukturschiene. Eine geringfügige Abweichung der Wellenrundheit, des Oberflächenprofils oder der Geradheit führt sofort zu vorzeitigem Lagerverschleiß, unregelmäßigen Reibungskoeffizienten und mechanischer Blockierung.

Um diese kinematischen Fehler zu beseitigen, verzichten moderne Entwickler von Bewegungssystemen auf standardmäßigen, ungeschliffenen Baustahl und spezifizieren stattdessen spezielle, präzisionsgeschliffene Wellen. Durch die Implementierung einer hochpräzisen Linearführungswelle in Industriequalität wird die mechanische Schnittstelle vollständig verändert. Durch die Schaffung einer unnachgiebigen, maßlich einheitlichen Referenzspur ermöglicht diese Komponente den Lauf von Linearlagern mit maximaler Laufruhe und ohne unregelmäßiges Spiel.

Die iHF-Gruppe steht an der Spitze dieses Sektors der hochpräzisen mechanischen Fertigung. Durch die Kombination modernster spitzenloser Schleifmaschinen mit strengen Induktionshärtungsprotokollen liefert die iHF Group robuste Linearwellen, die für die Bewältigung hoher dynamischer Belastungen bei gleichzeitiger Beibehaltung einer außergewöhnlichen Positionstreue ausgelegt sind.

1. Dimensionsarchitektur: Die entscheidende Rolle von g6-Toleranzbeschlägen

Die grundlegende Anforderung jeder Hochgeschwindigkeits-Linearbaugruppe ist die Minimierung des Radialspiels zwischen den Wälzkörpern innerhalb der Kugelbuchse und der Außenfläche der Führungswelle. Wenn dieser Abstand zu groß ist, wackelt das System, was die Positionierungsgenauigkeit beeinträchtigt. Wenn die Befestigung zu fest ist, erfahren die umlaufenden Stahlkugeln eine übermäßige Kompression, was zu hoher mechanischer Reibung und sofortigem katastrophalen Verschleiß führt.

Diese Serie von Standard-Linearführungen mit gerader Welle dient als grundlegende Kernkomponente für den Aufbau zuverlässiger und präziser Linearbewegungssysteme. Um eine perfekte mechanische Harmonie zu gewährleisten, werden diese Führungssysteme streng nach der hochpräzisen Toleranz g6 hergestellt.

Der ISO-Ausstattungsstandard g6 stellt eine strenge technische Grenze dar. Bei einer standardmäßigen 20-mm-Welle erfordert beispielsweise eine G6-Spezifikation, dass der Durchmesser strikt innerhalb eines winzigen Submikrometerfensters bleibt, etwas unter der Nenngröße, um eine reibungslose Spielpassung mit Standard-Linearlagern zu gewährleisten. Diese extreme Maßkontrolle sorgt für minimales Spiel und eine reibungslose Paarung mit Linearlagern. Durch die Eliminierung unregelmäßiger Schwankungen des Wellendurchmessers gewährleistet die Plattform der iHF-Gruppe eine gleichmäßige Vorlastverteilung über alle Kugelumlaufbahnen, wodurch unregelmäßige Haftreibungsspitzen vollständig beseitigt werden und eine außergewöhnlich gleichmäßige, geräuscharme lineare Bewegung ermöglicht wird.

2. Fortschrittliche Oberflächenmetallurgie: Erzielung außergewöhnlicher Verschleiß- und Korrosionsbeständigkeit

In rauen Fabrikumgebungen – wie Hochgeschwindigkeits-Pick-and-Place-Linien, Verpackungsautomatisierung oder Unterstationen für die Handhabung chemischer Flüssigkeiten – ist die Führungswelle ständiger mechanischer Reibung und aggressiven Umgebungsbedingungen ausgesetzt. Ohne fortschrittliche Oberflächenbehandlungen leidet Rohstahl schnell unter abrasivem Verschleiß und lokaler atmosphärischer Rostbildung, wodurch die für die Lagerkugeln erforderliche glatte Oberfläche beeinträchtigt wird.

Um dieser umweltbedingten und mechanischen Belastung entgegenzuwirken, wird die Wellenoberfläche einer Hartverchromung unterzogen. Durch diese elektrochemische Abscheidung entsteht eine strukturelle äußere Abschirmung, die sich chemisch mit dem Grundmetall verbindet und eine maximale Oberflächenhärte von HRC 58 erreicht.

Diese Schicht mit hoher Härte gewährleistet eine außergewöhnliche Verschleiß- und Korrosionsbeständigkeit für eine deutlich längere Lebensdauer. Der darunter liegende Kern bleibt robust und duktil, um strukturelle Biegemomente zu absorbieren, während die ultraharte HRC 58-Chromoberfläche problemlos der intensiven Rollkontaktbeanspruchung von umlaufenden Stahlkugellagern standhält. Darüber hinaus sorgt die mikroglatte Verchromung für einen unglaublich niedrigen Reibungskoeffizienten, wodurch die Wärmeentwicklung bei Hochgeschwindigkeitshüben verringert wird und das System ohne regelmäßige Schmierungsausfälle sauber läuft.

3. Strukturelle Konfigurationen: Umfangreiche Dimensionsflexibilität von Mikro bis Makro

Modernes Industriedesign erfordert eine umfassende Konfigurationsflexibilität. Ein Desktop-Analysegerät für medizinische Diagnoseflüssigkeiten erfordert mikroskopisch kleine, leichte Komponenten, die in enge Laborgehäuse passen, während ein hochbelastbares industrielles Portalsystem Wellen mit großem Durchmesser erfordert, um einer Durchbiegung unter tonnenschweren Nutzlasten standzuhalten.

Um diese vielfältigen Designvorgaben zu erfüllen, bietet die Produktlinie der iHF Group umfangreiche Maßflexibilität, die auf einzigartige Strukturprojekte zugeschnitten ist:

● Mikropräzisionsinstrumente: Ausgestattet mit einer soliden Struktur und einem Mindestdurchmesserbereich ab 3 mm, ideal für Miniaturaktuatorgestänge, Optikausrichtungssysteme und Halbleiterbearbeitungsköpfe.

●  Schwere Industrieausrüstung: Bietet massive massive Durchmesser mit einer Skalierung von bis zu 50 mm und ist so konstruiert, dass sie erheblichen Radial- und Torsionskräften standhält, ohne sich aus der Ausrichtung zu verbiegen.

●  Anpassbare Längendynamik: Unterstützt anpassbare Längen von 10 mm bis 1500 mm, sodass Ingenieure umfangreiche lineare Transportaufbauten oder Kurzhubanpassungen mit einem einzigen, durchgehenden Stück Stahl erstellen können.

Dieses umfassende Größenspektrum ermöglicht es Konstrukteuren, ihre linearen Komponenten für eine Vielzahl von Maschinenvarianten zu standardisieren, was die Beschaffungslogistik vereinfacht und eine vorhersehbare mechanische Leistung über die gesamte Anlagenfläche hinweg gewährleistet.

4. Technische Integration, kundenspezifische Bearbeitung und technische Überprüfung

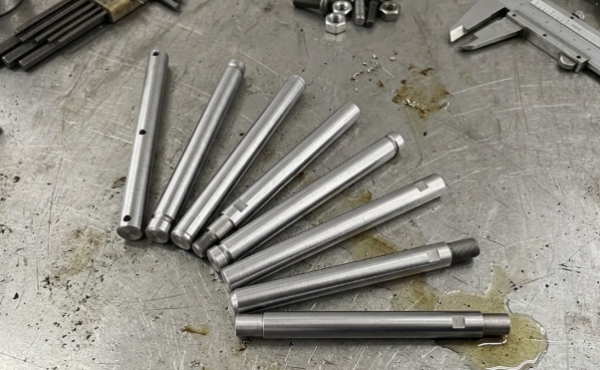

Die Integration einer Hochgeschwindigkeits-Linearführungswelle in eine automatisierte Maschine erfordert eine genaue Betrachtung der Endbefestigungsmethoden und strukturellen Montagekonfigurationen. Eine rohe, unbearbeitete Welle kann nicht sicher am Maschinenrahmen befestigt werden. Ingenieure benötigen eine präzise Endbearbeitung – wie etwa Gewindebohrungen, Außengewinde, Halteringnuten oder abgestufte Durchmesser –, um die Welle sicher in ihren Stützblöcken zu fixieren.

Die fortschrittliche Produktionsanlage der iHF-Gruppe bietet hochpräzise kundenspezifische Bearbeitungen direkt auf der Grundlage der Konstruktionspläne des Kunden. Mithilfe von CNC-Dreh- und Fräszentren wird jedes Gewinde und jede Fase präzise geschnitten, ohne die induktionsgehärtete Außenhaut des Primärwellenkörpers zu beschädigen.

Technischer Hinweis: Bitte beachten Sie, dass alle genauen technischen Abmessungen, Tragzahlen und kundenspezifischen Endenbearbeitungstoleranzen dem offiziellen technischen Handbuch unterliegen.

Mithilfe der offiziellen Datenblätter können Ingenieurteams die erwarteten Durchbiegungskurven genau berechnen, die richtigen Stützblöcke auswählen und sicherstellen, dass die gesamte mechanische Baugruppe innerhalb ihrer sicheren strukturellen Belastungsgrenzen reibungslos funktioniert.

5. Kommerzielle Beschaffungsstrategie: Maximierung des ROI des kinetischen Lebenszyklus

Aus Sicht der Beschaffung und des Betriebsmanagements stellt die Auswahl präzisionsgeschliffener Komponenten der iHF Group eine entscheidende Strategie zur Zukunftssicherheit Ihrer Fertigungslinien dar. Der Einsatz billiger, minderwertiger, allgemeiner Wellen verringert möglicherweise die Vorabinvestitionen, führt jedoch zu kontinuierlichen langfristigen Kosten durch vorzeitigen Lagerausfall, unerwartete Produktionsausfälle und häufige Wartungsverfolgungen.

Wenn Sie sich für Premium-Linearkomponenten der IHF Group entscheiden, senken Sie direkt Ihre Gesamtbetriebskosten. Die Kombination aus g6-Toleranzkontrolle und einer verchromten HRC 58-Oberfläche stellt sicher, dass Ihre Linearbewegungsbaugruppen über Millionen von Zyklen zuverlässig und ohne Leistungseinbußen laufen. Diese unnachgiebige mechanische Stabilität ermöglicht es globalen Systemintegratoren, automatisierten Maschinenbauern und Robotikhändlern, strenge Qualitätsprüfungen schnell zu bestehen, die Geräteverfügbarkeit zu maximieren und hochwertige kommerzielle technische Ausschreibungen bequem zu gewinnen.
