Eliminierung der Resonanzreibung: Wie die iHF Group die raumbeschränkte lineare Bewegung revolutionierte

Im Umfeld moderner digitaler Fertigung, medizinischer Laborautomatisierung und Halbleiterinspektion schrumpfen die physischen Einschränkungen der Designarchitektur exponentiell. Während Ingenieure mehrachsige Portale zu Tischdiagnosegeräten oder optischen Scan-Arrays mit hohem Durchsatz komprimieren, werden herkömmliche Profilschienenführungen aufgrund ihrer Größe, Massenträgheit und hohen Betriebsgeräusche unbrauchbar.

Wenn ein System verkleinert wird, nehmen mechanische Anomalien wie Strukturvibrationen, Ruckgleitreibung und akustische Resonanz an Schwere zu. Um eine Positionierungswiederholgenauigkeit im Submikrometerbereich auf engstem Raum zu erreichen, ist eine grundlegend überarbeitete Bewegungsschnittstelle erforderlich: eine spezielle, geräuscharme, hochpräzise Miniatur-Kugellinearführung .

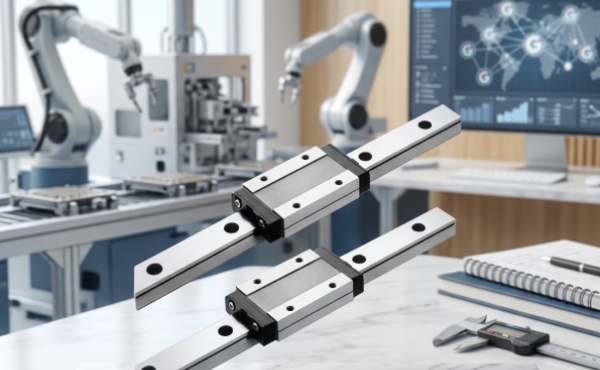

Die iHF Group hat die DGMN-Serie entwickelt, um diese kritische Schnittstelle zwischen Platzoptimierung und thermodynamischer Stabilität zu berücksichtigen. Diese Serie wurde speziell für platzbeschränkte, hochpräzise Geräte entwickelt und bietet eine vielseitige Systemtopologie und eine äußerst stabile mechanische Rückmeldung für eine breite Palette fortschrittlicher Anwendungen, die von Bestückungsköpfen für die Mikroautomatisierung bis hin zu großformatigen Halbleiterinspektionssystemen reichen.

1. Tribologische Mechanik: Unterdrückung hochfrequenter akustischer Resonanz

Schallemissionen und strukturelle Vibrationen in einer Kugelumlaufprofilführung werden hauptsächlich durch zwei Faktoren verursacht: die Hochgeschwindigkeitskollision der Lagerkugeln innerhalb des Rückführungswegs und die Variation des internen Kontaktdrucks gegen das Laufbahnprofil. In empfindlichen Reinräumen und chirurgischen Umgebungen erzeugen diese Mikrovibrationen unerwünschte hochfrequente Geräusche und führen zu kinetischen Verzerrungen in den Präzisionssensormetriken.

Um dieses Betriebshindernis zu beseitigen, wurde bei der geräuscharmen Miniatur-Kugellinearführung der iHF Group die innere Kinematik des Führungswagens komplett neu gestaltet. Durch die Implementierung einer optimierten, hochsteifen synthetischen Kugelumlaufbahn in Kombination mit einer extrem sanften Kugelrücklaufgeometrie glättet die DGMN-Serie den kinetischen Übergang, wenn die Lager unter Last umlaufen.

Der optimierte Pfad begrenzt die Aufprallkräfte von Ball zu Ball und flacht das akustische Profil effektiv ab. Dies sorgt für eine bemerkenswert leise Flüssigkeitsbewegung, selbst bei Hochgeschwindigkeitsbewegungen von bis zu 3 m/s, wodurch der mechanische Umgebungsgeräuschpegel auf einen Bruchteil herkömmlicher Miniaturführungen reduziert wird.

2. Erweiterte Lastverteilung: Die 4-reihige gotische Bogenkontaktmatrix

Miniaturbewegungssysteme sind häufig multidirektionalen, komplexen Belastungsprofilen ausgesetzt. Eine an einem fliegenden Roboterarm oder einem 4-Achsen-Prüfportal montierte Miniaturführung muss gleichzeitige radiale, gegenradiale und hohe seitliche Momentbelastungen bewältigen, ohne dass es zu einer lokalen elastischen Verformung kommt.

Die kundenspezifische hochpräzise Miniatur-Kugellinearführung der DGMN-Serie erreicht diese mehrachsige Belastbarkeit durch ein ausgeklügeltes 4-reihiges Kontaktrillendesign mit gotischem Bogen.

Durch die Festlegung des Kontaktwinkels der Wälzkörper auf genau 45 Grad relativ zur horizontalen und vertikalen Achse wird die Tragfähigkeit (C) vollständig symmetrisch in alle vier Schlüsselrichtungen verteilt.

Diese spezielle Konfiguration bietet mehrere deutliche Leistungsvorteile für fortgeschrittene Geräteentwickler:

● Gleichmäßige Steifigkeit: Der Führungsblock behält die gleiche Steifigkeit bei, unabhängig davon, ob er vertikalem Druck nach unten oder starken horizontalen seitlichen Scherkräften ausgesetzt ist.

●  Anpassung der Vorspannung:Die iHF Group bietet variable Vorspannungsstufen (von Spiel bis hin zu leichter Vorspannung Z0 und mittlerer Vorspannung Z1), sodass Ingenieure das empfindliche Gleichgewicht zwischen maximaler Systemsteifigkeit und extrem niedriger Rollreibung optimieren können.

●  Reibungsminimierung:Die präzise Zweipunkt-Kontaktgeometrie im Inneren des gotischen Bogens sorgt dafür, dass die Rutschreibung minimiert wird, wodurch der Stick-Slip-Effekt eliminiert wird, der normalerweise die Feineinstellung im Mikrometerbereich behindert.

视频

3. Materialwissenschaft und strukturelle Integrität: Dimensionsdrift verhindern

Bei fortschrittlichen Inspektionssystemen und Mikroautomatisierungswerkzeugen, die über lange Arbeitszyklen betrieben werden, kann eine Maßabweichung aufgrund von Umgebungstemperaturschwankungen oder Materialermüdung die Kalibrierungsprofile beeinträchtigen.

Jede Komponente des platzbeschränkten Miniatur-Kugellinearführungssystems der DGMN-Serie ist aus hochwertigem, martensitischem Edelstahl gefertigt. Diese bewusste Auswahl des Substrats führt zu hervorragenden Korrosionsschutzeigenschaften – unerlässlich für medizinische Diagnoseinstrumente, die flüchtige chemische Reagenzien verwalten, oder für Reinräume, in denen Ausgasungen vermieden werden müssen.

Darüber hinaus stellen unsere Stabilisierungsprotokolle zur kryogenen Wärmebehandlung unter Null sicher, dass die Stahlmatrix im Laufe der Zeit absolute strukturelle Stabilität aufweist. Die Schienen- und Blockoberflächen werden auf mehrachsigen CNC-Mikroschleifzentren präzise geschliffen, was zu einer Parallellaufgenauigkeit im einstelligen Mikrometerbereich über die gesamte Schienenlänge führt.

4. Vielseitige Integration: Von der Mikroautomatisierung bis hin zu großen Inspektionssystemen

Das entscheidende Merkmal der DGMN-Serie ist ihre modulare Anpassungsfähigkeit. Kein einziges Layout für die industrielle Automatisierung passt zu jedem Layoutprofil, weshalb die iHF Group architektonische Flexibilität in den Vordergrund stellt.

Ganz gleich, ob Ihr Ziel darin besteht, eine ultraleichte, breite Führungsschiene in ein spezielles Desktop-Laboranalysegerät zu integrieren oder ein paralleles Paar langer Miniaturschienen auszurichten, um ein optisches Sensorarray in einem riesigen industriellen Reinraum-Inspektionssystem anzutreiben, die DGMN-Serie beantwortet den Anruf. Durch die Kombination fortschrittlicher staubdichter Enddichtungen mit automatisierten Mikroschmierkanälen bleiben unsere Führungen gegen externe Partikelverunreinigungen abgedichtet und sorgen gleichzeitig kontinuierlich für einen ultradünnen, reibungsarmen Ölfilm auf den Laufbahnen. Dies führt direkt zu einer längeren Systemlebensdauer, einem geringeren Wartungsaufwand und einer ununterbrochenen strukturellen Genauigkeit, die Ihre Wettbewerbsfähigkeit auf dem Markt steigert.
