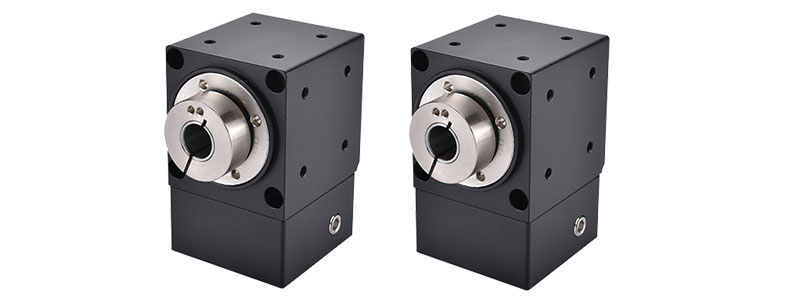

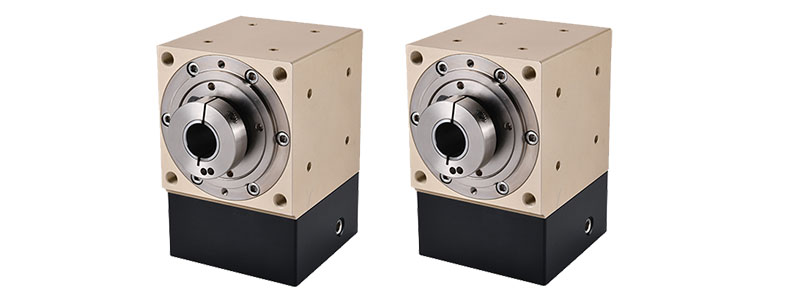

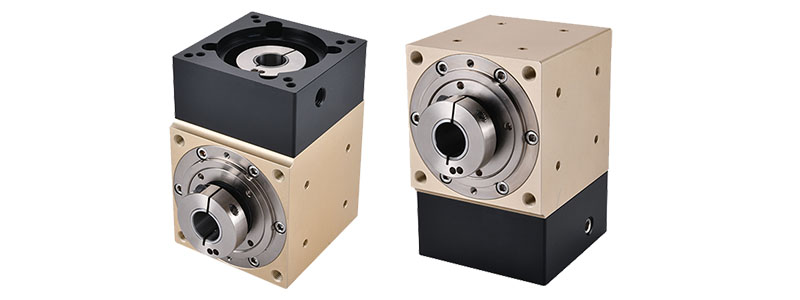

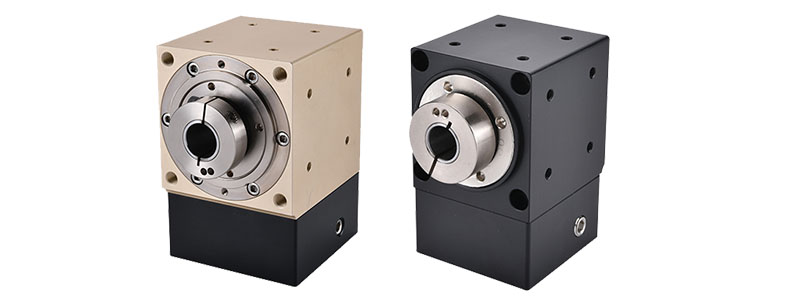

Productfeatures:
1. Größenbereich: 42/60/90
2. Übersetzungsbereich: 2/3/5
3. Genauigkeitsbereich: 3–6 Bogenminuten
4. Hohe Präzision, geringe Geräuschentwicklung, hohe Steifigkeit
Das Präzisionsmodell zeichnet sich durch minimales Spiel und präzise Positionierung aus; Die Getriebezahnräder sind präzisionsgefertigt, um die Qualitätsanforderungen an präzise Übertragung, geringe Geräuschentwicklung und hohe Steifigkeit zu erfüllen.
5. Kompaktes, platzsparendes Design
Verfügt über schrägverzahnte Kegelräder, wodurch der Motor in einem 90-Grad-Winkel montiert werden kann, um Installationsraum zu sparen.
| Produktserie | Produktspezifikationen | Stufen | Verhältnis | Blacklash | Outup-Typ | Montagecode |
| PZB | 42 60 90 | L1=1 Stufen | 2 3 5 | P1=Präzisionsbacklas P2=Standardspiel | S5=Einzelwellenausgang | D1/D2/D3/D4/LR |
| Alle Modelle haben Eingangswellen ohne Keilnuten; Bitte geben Sie in den Bemerkungen an, ob eine zusätzliche Bearbeitung erforderlich ist | ||||||
Spezifikation Technische Parameter | PZB42 | PZB60 | PZB90 | |||
| Stufen | Verhältnis | Einheit | ||||
| Nenndrehmoment T,(Nm) | L1 | 2 | Nm | 23 | 30 | 60 |
| 3 | Nm | 20 | 35 | 55 | ||
| 5 | Nm | 18 | 25 | 50 | ||
| Maximales Ausgangsdrehmoment T2N | Nm | 2,5-faches Nennausgangsdrehmoment | ||||
| Nenneingangsgeschwindigkeit | U/min | 1500 | ||||
| Maximale Eingangsgeschwindigkeit | U/min | 300 | ||||
| Maximal zulässige Radialkraft | N | 350 | 560 | 1050 | ||
| Maximal zulässige Axialkraft | N | 160 | 230 | 550 | ||
| Trägheitsmoment | Kg·cm² | 0,03 | 0,08 | 0,09 | ||
| Gegenreaktion | Bogenmin | P1≤3 P2≤6 | ||||
| Geräuschpegel | dB | ≤58 | ≤58 | ≤60 | ||
| Volllasteffizienz | % | 97 % | ||||
| Lebensdauer | H | >20000 | ||||
| Betriebstemperatur | ℃ | -25℃~90℃ | ||||
| Schmiermethode | / | Synthetische Fettschmierung | ||||
| Rotationsrichtung | / | Eingabe und Ausgabe in die gleiche Richtung | ||||
| Schutzklasse | / | IP65 | ||||
| Montageart | / | Beliebig | ||||
| Gewicht | kg | 0,49 | 1,25 | 3,93 | ||
Die oben genannten Parameter dienen nur als Referenz; Die tatsächlichen Betriebsdaten des Produkts haben Vorrang.

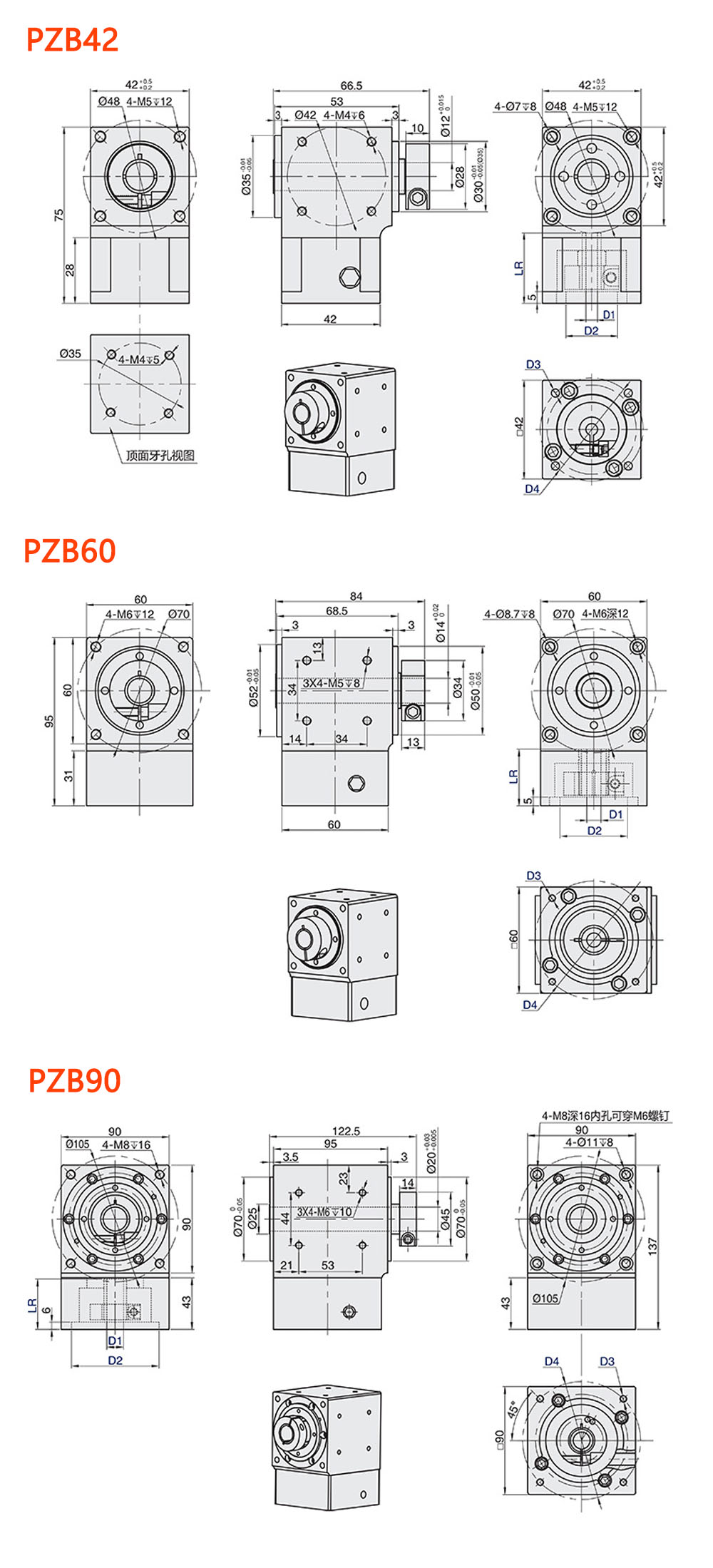

| Serie | Stufen | Verhältnis | Gegenreaktion | Ausgabetyp | Eingangsmontageabmessungen | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZB42 | L1 | 2 3 5 | P1=Präzisionsspiel P2=Standardspiel | S3=Einzelwellenausgang | 5 | 22 | M3 | 43,8 | LR30 |
| 5 | 22 | 3.5 | 43,8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZB60 | 8 | 36 | M4 | 70,7 | LR32 | ||||
| 8 | 38.1 | M4 | 66,7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZB90 | 14 | 73 | M5 | 98,4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
