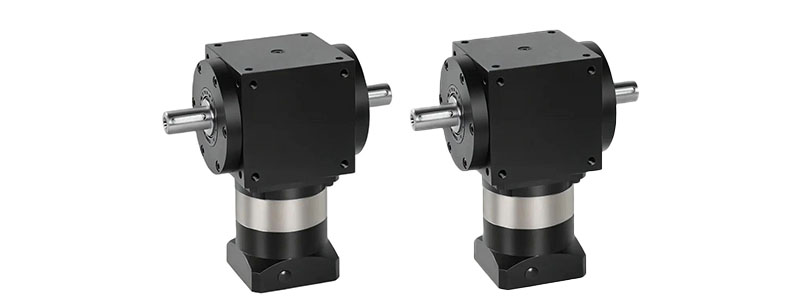

Motorkommutatoren mit Doppelwellenausgang – Serie AT-FL

Productfeatures:

Doppelwellenausgang, standardisierte Abmessungen

Komplettes Sortiment an Eingangsanschlussspezifikationen mit einer Vielzahl von Optionen

Ausgestattet mit Kegelrollenlagern, die die axiale und radiale Belastbarkeit deutlich erhöhen

Schrägverzahnte Kegelräder werden professionell installiert und eingestellt, um Kontaktfestigkeit und Biegefestigkeit sicherzustellen

Abgedichtete Konstruktion, wartungsfrei, kein Ölwechsel erforderlich, dadurch Gewährleistung einer langen Lebensdauer

Eingangswelle kann mit Passfeder versehen werden; Spiel: 6–15 Bogenminuten

Größenbereich: 75–170

Verhältnisbereich: 1–100

Genauigkeitsbereich: 6–15 Bogenminuten

Kostenloses Angebot anfordern

Technische Parameter			Modellreihe	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
Maximales Drehmoment			Nm	1,5 zeitliches Nenndrehmoment
Notbremsmoment			Nm	2,5 Zeitliches Nenndrehmoment
Maximal zulässige Radialkraft			N	2400	3200	5000	6500	9100
Maximal zulässige Axialkraft			N	1200	1600	2500	3250	4550
Maximale Eingangsgeschwindigkeit			U/min	6000	6000	6000	6000	6000
Nenneingangsgeschwindigkeit			U/min	3000	3000	3000	3000	3000
Lärm			dB	≤65	≤70	≤70	≤70	≤75
Durchschnittliche Lebensdauer			H	2000 (Dauerlebensdauer um 50 % reduziert)
Volllasteffizienz			%	L1≥97 % L2≥94 % L3≥92 %
Gegenreaktion	P2	L1	Bogenmin	≤6	≤6	≤6	≤6	≤6
		L2	Bogenmin	≤8	≤8	≤8	≤8	≤8
		L3	Bogenmin	≤15	≤15	≤15	≤15	≤15
Trägheitsmoment	L1	1	Kg.cm2	1.3	3.14	7.62	23.54	59.09
	L1	2	Kg.cm2	1.1	2,68	6.23	17.72	45,44
	L2	3	Kg.cm2	0,22	1.2	1.2	5.3	15.8
		4	Kg.cm2	0,17	0,95	0,95	4.1	15.2
		5	Kg.cm2	0,16	0,86	0,86	3.6	15.1
		7	Kg.cm2	0,14	0,79	0,79	3.2	15.1
		10	Kg.cm2	0,14	0,75	0,75	3	15
	L3	12	Kg.cm2	0,14	0,86	0,86	2.8	14.1
		15	Kg.cm2	0,13	0,86	0,86	2.8	14.1
		20	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		25	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		28	Kg.cm2	0,13	0,73	0,73	2.7	13.9
		30	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		35	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		40	Kg.cm2	0,13	0,73	0,73	2.7	14.2
		50	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		70	Kg.cm2	0,13	0,73	0,73	2.7	13.5
		100	Kg.cm2	0,13	0,73	0,73	2.7	13.5
