In mehrachsigen Robotersystemen werden die Positionsgenauigkeit, Wiederholbarkeit und dynamische Reaktionsfähigkeit des Endeffektors nicht allein durch die Komplexität des Steuerungsalgorithmus bestimmt. Sie werden im Wesentlichen durch die mechanische Bandbreite, die Spieleigenschaften und die Drehmomentdichte der einzelnen Gelenkaktuatoren, aus denen die kinematische Kette besteht, eingeschränkt. Bei einem sechsachsigen Knickarmroboter mit Endeffektorpräzision im Submillimeterbereich muss jedes Gelenk eine Winkelpositionierungsauflösung im Bogensekundenbereich liefern und über eine Torsionssteifigkeit verfügen, die eine Durchbiegung unter durch die Nutzlast verursachten Momenten verhindert.

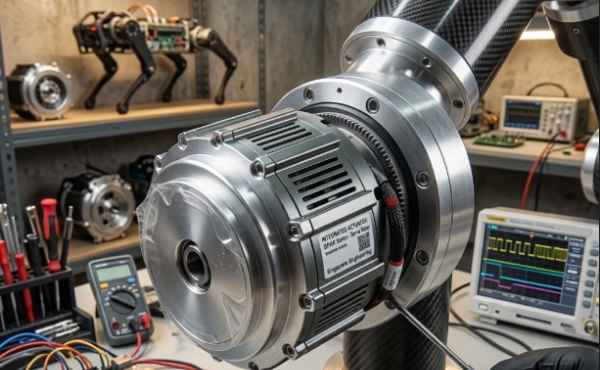

Der Robot Joint Motor Actuator: ND-A5215-10 von der iHF Group stellt eine speziell entwickelte Lösung für diese Einschränkungsebene dar. Anstatt generische Servomotoren, Getriebe und Encoder in einer Gelenkkonfiguration zusammenzubauen, hat die iHF Group diese Subsysteme in ein einheitliches Aktuatormodul integriert, das speziell für die mechanische, thermische und Steuerungsdynamik der Robotergelenkbewegung optimiert ist.
Integrierte elektromechanische Architektur
Rahmenlose Torquemotor-Topologie
Herkömmliche Robotergelenkkonstruktionen verwenden gekapselte Servomotoren, die über mechanische Kupplungen mit Planeten- oder Harmonic-Drive-Getrieben gekoppelt sind. Diese Baugruppe führt zu Ausrichtungsfehlern, Kupplungsspiel und einer größeren axialen Länge, die die Kompaktheit der Verbindung und das dynamische Verhalten beeinträchtigen.
Der ND-A5215-10 nutzt eine rahmenlose Torquemotor-Architektur, bei der der Rotor direkt in die Gelenkausgangswelle und der Stator in das Gelenkgehäuse integriert ist. Durch den Wegfall separater Motorgehäuse und Kupplungsschnittstellen wird die Gelenklänge im Vergleich zu herkömmlichen Baugruppen um 30–40 % reduziert, was ein höheres Nutzlast-Gewichts-Verhältnis und kompaktere Roboterbereiche ermöglicht. Der Direktantriebs-Torquemotor liefert ein Dauerdrehmoment von 15 Nm mit einer Spitzenleistung von 45 Nm und bietet damit die hohe Drehmomentdichte bei niedrigen Geschwindigkeiten, die für die Gelenkbewegung von Robotern erforderlich ist, ohne die Effizienzverluste und das Spiel einer mehrstufigen Getriebeuntersetzung.
Präzisionsreduzierung des harmonischen Antriebs
Während rahmenlose Torquemotoren eine hervorragende Drehmomentdichte bieten, erfordern die für typische Gelenkbewegungsprofile von Robotern erforderlichen Ausgangsgeschwindigkeiten (typischerweise 30–120 U/min) eine Geschwindigkeitsreduzierung. Der ND-A5215-10 integriert ein Harmonic-Drive-Untersetzungsgetriebe mit einem Übersetzungsverhältnis von 100:1 und erreicht so eine einstufige Untersetzung mit spielfreien Eigenschaften, die Planeten- oder Zykloidensysteme nicht reproduzieren können.
Die Harmonic-Drive-Technologie verwendet einen Flexspline, der von einem Wellengenerator gegen einen kreisförmigen Spline verformt wird, wodurch ein gleichzeitiger Mehrzahneingriff entsteht, der die Last auf 30 % der verfügbaren Zähne verteilt. Diese Eingriffsgeometrie ermöglicht eine Positionswiederholgenauigkeit von ±10 Bogensekunden und eine Torsionssteifigkeit von mehr als 20.000 Nm/rad – Spezifikationen, die sich direkt in der Präzision des Endeffektors in mehrachsigen Konfigurationen niederschlagen.
Die Fertigung von Präzisions-Roboter-Gelenkmotoraktuatoren der iHF Group validiert harmonische Antriebskomponenten durch Profilmessungen der Flexspline-Zahnform, der kreisförmigen Spline-Bohrungsgeometrie und des Wellengeneratorlagerschlags. Die Montage umfasst Vorspannungsprotokolle, die die Eingriffskontaktmuster optimieren, ohne übermäßige Flexspline-Beanspruchung hervorzurufen, die die Ermüdungslebensdauer beeinträchtigen würde.
Dual-Absolutwertgeber-Feedback-Architektur
Die Positionssteuerung in Robotergelenken erfordert eine Rückmeldung an zwei unterschiedlichen Punkten: der Position des Motorrotors für die Kommutierung und Vektorstromsteuerung sowie die Position der Ausgangswelle für die Schließung des Servokreises auf Gelenkebene. Der ND-A5215-10 integriert zwei Absolutwertgeber – einen 23-Bit-Multiturn-Encoder am Motorrotor und einen 19-Bit-Singleturn-Encoder am Harmonic-Drive-Ausgang.
Diese Dual-Encoder-Konfiguration ermöglicht erweiterte Steuerungsstrategien: Drehmomentwelligkeitskompensation durch Motorpositions-Feedforward, Spielkompensation durch Ausgangspositionsrückmeldung und Kollisionserkennung durch sofortige Drehmomentschätzung aus Motorstrom und Positionsableitung. Durch die absolute Kodierung entfallen Referenzierungssequenzen beim Einschalten, was die Startzeit des Roboters verkürzt und eine sichere Wiederherstellung des Betriebs nach Notstopps ermöglicht.
Wärmemanagement und Dauerbetriebsleistung
Wärmepfadtechnik
Rahmenlose Torquemotoren erzeugen Widerstandsverluste (I²R) in den Statorwicklungen, die abgeführt werden müssen, um eine Verschlechterung der Isolierung und eine Entmagnetisierung von Seltenerd-Rotormagneten zu verhindern. Bei kompakten Gelenkkonfigurationen, bei denen der Motor im Gelenkgehäuse eingebettet ist, ist eine herkömmliche Luftkühlung unpraktisch.
Der ND-A5215-10 verwendet einen in das Gelenkgehäuse integrierten Flüssigkeitskühlkreislauf mit in die Aluminiumlegierungsstruktur eingearbeiteten Kühlmittelkanälen, die direkt mit dem Statorblechpaket in Kontakt kommen. Durch diese Konstruktion wird ein Wärmewiderstand von der Wicklung bis zum Kühlmittel von 0,15 K/W erreicht, was einen Dauerbetrieb bei Nenndrehmoment und Kühlmitteleinlasstemperaturen von bis zu 35 °C ermöglicht. Für Anwendungen ohne Verfügbarkeit von Anlagenkühlmittel bietet die iHF Group eine thermisch optimierte luftgekühlte Variante mit erweiterter Rippengeometrie und interner Zwangskonvektion an.
Thermische Modellierung und Schutz
Die iHF Group bietet thermische Modelle an, die auf spezifische Roboterbewegungsprofile kalibriert sind und es Kunden ermöglichen, den Anstieg der Wicklungstemperatur bei erwarteten Arbeitszyklen vorherzusagen. Integrierte Temperatursensoren (in den Wicklungsköpfen eingebettete PT1000-Widerstandsthermometer) ermöglichen eine thermische Echtzeitüberwachung mit Übertemperaturschutz, der den Strombefehl reduziert, bevor Schadensschwellen erreicht werden.
Mechanische Integration und Schnittstellenstandardisierung
Hohlwellenarchitektur
Der ND-A5215-10 verfügt über eine zentrale Durchgangsbohrung mit 15 mm Durchmesser, die den Durchgang von Stromkabeln, Signalleitungen, Pneumatikleitungen oder optischen Fasern durch die Verbindungsmitte ermöglicht, anstatt sie nach außen zu verlegen. Dieses Hohlwellendesign eliminiert die Komplexität des Kabelmanagements bei mehrachsigen Robotern, reduziert das Risiko von Hängenbleiben während der Bewegung und sorgt für eine saubere Außengeometrie für kollaborative Roboteranwendungen, bei denen menschliche Nähe erwartet wird.
Kompatibilität der Montageschnittstelle
Die iHF Group standardisiert die mechanischen Schnittstellen ND-A5215-10 nach ISO 9409-1-Flanschmustern und ermöglicht so die direkte Integration mit handelsüblichen Roboterarmen ohne kundenspezifische Adapterfertigung. Die Abtriebswelle verfügt über eine Keil- oder Keilnutschnittstelle mit einer Drehmomentübertragungskapazität, die über die Spitzenleistung des Aktuators hinausgeht und so einen Ausfall der Schnittstelle bei Blockier- oder Kollisionsbedingungen verhindert.
Steuerungssystemintegration
EtherCAT-Kommunikationsprotokoll
Der ND-A5215-10 integriert Servoantriebselektronik mit EtherCAT-Feldbuskommunikation und ermöglicht Zykluszeiten von 1 ms für Positionsbefehlsaktualisierungen und 125 μs für die Schließung der Drehmomentschleife. Diese Kommunikationsbandbreite unterstützt fortschrittliche Bewegungssteuerungsalgorithmen: Impedanzsteuerung zur Kraftbegrenzung kollaborativer Roboter, Vibrationsunterdrückung durch Beschleunigungsrückmeldung auf Gelenkebene und vorausschauende Wartung durch Motorparametertrends.
Integration von Sicherheitsfunktionen
Funktionale Sicherheit gemäß SIL 3 / PL e wird durch redundante Positionsüberwachung (zwei Encoder mit Kreuzvergleich), Safe Torque Off (STO)-Schaltung mit Hardware-Verriegelungen und sichere Bremsensteuerung für schwerkraftbelastete Achsen erreicht. Die iHF Group stellt Sicherheitsdokumentation einschließlich FMEDA-Analyse und Fehlerinjektionstestberichten bereit, um die CE-Kennzeichnung und Zertifizierungsprozesse der funktionalen Sicherheit der Kunden zu unterstützen.
Anwendungsdomänen
Kollaborative Robotik
Dank seines kompakten Gehäuses, der geringen reflektierten Trägheit und der kraftempfindlichen Steuerungsmöglichkeiten eignet sich der ND-A5215-10 für kollaborative Robotergelenke, bei denen die Mensch-Roboter-Interaktion Eigensicherheit durch Drehmoment- und Positionsüberwachung anstelle externer Schutzmaßnahmen erfordert. Die hohe Rückwärtsantreibbarkeit des harmonischen Antriebs ermöglicht eine nachgiebige Bewegung bei Einwirkung externer Kräfte, wobei das Steuerungssystem Kontaktkräfte unter 150 N am Endeffektor erkennt.
Chirurgische und medizinische Robotik
Medizinische Roboteranwendungen erfordern Sterilisationskompatibilität, elektromagnetische Kompatibilität für Operationssäle und Positionsgenauigkeit für die Gewebemanipulation. Die iHF Group bietet den ND-A5215-10 mit Oberflächenveredelungen in medizinischer Qualität, biokompatiblen Schmiermitteln und abgeschirmten Kabelbaugruppen an, die den Anforderungen der elektromagnetischen Verträglichkeit gemäß IEC 60601-1 entsprechen.
Halbleiter- und Elektronikfertigung
Reinraumkompatibilität (ISO-Klasse 3), minimale Partikelbildung und vibrationsfreier Betrieb sind bei der Waferhandhabung und Elektronikmontage unerlässlich. Der geschlossene Harmonic-Antrieb und der rahmenlose Motor des ND-A5215-10 eliminieren Bürstenabrieb, während Präzisionsauswuchtung und Lagervorspannung die Vibrationsübertragung auf empfindliche Prozessgeräte minimieren.
FAQ
F: Wie hoch ist die maximale Nutzlastkapazität, wenn der ND-A5215-10 in einer Sechs-Achsen-Roboterkonfiguration verwendet wird?
A: Die Nutzlastkapazität hängt von der Armlänge, den Beschleunigungsprofilen und dem Arbeitszyklus ab, nicht allein vom Drehmoment des Aktuators. Für einen typischen sechsachsigen Roboter mit 800 mm Reichweite und ND-A5215-10 an den Gelenken 2, 3 und 4 und kleineren Aktuatoren an den Handgelenken beträgt die maximale Nutzlast etwa 10–15 kg bei 1 g Beschleunigung und 50 % Einschaltdauer. Die iHF Group bietet kinematische Simulationstools zur Optimierung der Aktuatorauswahl für spezifische Robotergeometrien und Bewegungsanforderungen.
F: Kann der ND-A5215-10 ohne Flüssigkeitskühlung in Umgebungstemperaturen von bis zu 40 °C betrieben werden?
A: Die luftgekühlte Variante hält das Nenndauerdrehmoment bis zu 35 °C Umgebungstemperatur mit natürlicher Konvektion und bis zu 40 °C mit Leistungsreduzierung auf 80 % des Nenndrehmoments aufrecht. Für einen dauerhaften Betrieb über 40 °C oder in beengten Installationen mit eingeschränktem Luftstrom wird eine Flüssigkeitskühlung empfohlen. Der thermische Simulationsdienst der iHF Group kann die Leistung für bestimmte Installationsbedingungen vorhersagen.
F: Welches Wartungsintervall wird für das Harmonic-Drive-Untersetzungsgetriebe empfohlen?
A: Unter normalen Betriebsbedingungen (Nenndrehmoment, mäßige Stoßbelastung, ausreichende Schmierung) weist der Harmonic Drive Flexspline eine Ermüdungslebensdauer von mehr als 10.000 Betriebsstunden auf. Die iHF Group empfiehlt eine jährliche Inspektion des Ausgangslagerzustands durch Vibrationsanalyse und einen Schmierstoffwechsel alle 5.000 Betriebsstunden oder alle 2 Jahre, je nachdem, was zuerst eintritt. Die integrierten Condition-Monitoring-Funktionen können diese Intervalle durch vorausschauende Wartungsalgorithmen verlängern.
F: Ist der ND-A5215-10 mit Servocontrollern von Drittanbietern kompatibel?
A: Der ND-A5215-10 ist für die Integration mit dem integrierten Servoantrieb der iHF Group optimiert, die Motorparameter (Phasenwiderstand, Induktivität, Gegen-EMK-Konstante, Encoderprotokolle) sind jedoch dokumentiert, um die Integration von Controllern von Drittanbietern zu unterstützen. Kunden sollten die Kompatibilität der Stromschleifenbandbreite und des Kommutierungsalgorithmus mit dem Anwendungstechnikteam der iHF Group überprüfen, bevor sie nicht integrierte Controller spezifizieren.
F: Was ist die Spielspezifikation und wie wirkt sie sich auf die Wiederholgenauigkeit des Roboters aus?
A: Das Harmonic-Drive-Untersetzungsgetriebe erreicht durch seine elastische Eingriffsgeometrie Spielfreiheit. Die gemessene Hysterese an der Abtriebswelle beträgt im Leerlauf typischerweise ±3 Bogensekunden. In praktischen Roboteranwendungen dominieren strukturelle Nachgiebigkeit und Encoderauflösung die Wiederholgenauigkeit und nicht das Getriebespiel, wobei der ND-A5215-10 weniger als 5 % des gesamten Systemwiederholfehlers in gut konzipierten kinematischen Ketten ausmacht.
