Wie der Kreuzrollenschlitten die durch Momente verursachte Durchbiegung bei präzisen linearen Bewegungen eliminiert

Standardmäßige Kugelumlauf-Linearführungen erzielen eine hervorragende Leistung unter rein radialen oder axialen Belastungen, ihre Belastbarkeit nimmt jedoch schnell ab, wenn sie Kippmomenten ausgesetzt werden – der Kombination aus Radialkraft und Versatz, die ein Drehmoment um die Längsachse der Führung erzeugt. In der Präzisionsautomatisierung, bei Halbleitergeräten und optischen Positionierungssystemen handelt es sich bei diesen Momenten nicht um Ausnahmebedingungen, sondern um routinemäßige Betriebszustände. Ein vertikal montierter Tisch mit versetzter Nutzlast, ein Portalsystem mit asymmetrischen Werkzeugen oder eine mehrachsige Ausrichtungsplattform mit freitragenden Sensoren erzeugen alle Momentbelastungen, die Kugelführungen durch erhöhte Vorspannung, größere Schienenabschnitte oder redundante Führungspaare bewältigen – allesamt erhöhen die Reibung, die Bauraumgröße und die Kosten, ohne die grundlegenden strukturellen Einschränkungen zu berücksichtigen.

Der iHF-Kreuzrollenschlitten der iHF-Gruppe stellt eine alternative lineare Bewegungsarchitektur dar, die speziell für Anwendungen entwickelt wurde, bei denen eine kombinierte Belastung – einschließlich erheblicher Momentkomponenten – zum Bewegungsprofil gehört. Durch die Anordnung von Zylinderrollen in orthogonalen V-Nut-Laufbahnen in 90-Grad-Abständen verteilt die Kreuzrollenkonstruktion die Last auf vier statt auf zwei Kontaktlinien und sorgt so für einen inhärenten Momentwiderstand ohne vorspannungsabhängige Reibungsnachteile.

Kreuzrollenarchitektur: Die Geometrie der multidirektionalen Tragfähigkeit

V-Nut-Laufbahnen und orthogonale Rollenanordnung

Beim iHF-Kreuzrollenschlitten sind präzisionsgeschliffene Zylinderrollen abwechselnd im 90-Grad-Winkel zueinander in V-Nut-Laufbahnen angeordnet, die in die Schiene und den Schlitten eingearbeitet sind. Jede Rolle berührt die Laufbahn an zwei Punkten, sodass pro Rollensatz insgesamt vier tragende Kontaktlinien entstehen. Wenn eine vertikale (radiale) Last aufgebracht wird, tragen die horizontalen Rollen die Hauptlast, während die vertikalen Rollen für seitliche Begrenzung sorgen. Bei einer horizontalen (seitlichen) Belastung kehrt sich die Lastverteilung um. Wenn ein Kippmoment ausgeübt wird, widerstehen die diagonalen Kontaktpaare auf gegenüberliegenden Seiten der Führung der Rotationstendenz durch unterschiedliche Belastung.

Diese Geometrie steht im wesentlichen im Gegensatz zu Kugelführungen, bei denen die Last an zwei Kontaktpunkten zwischen gotischem Bogen und Kugel pro Kugel übertragen wird und der Momentenwiderstand vollständig von der durch die Vorspannung verursachten Kontaktwinkelvervielfachung abhängt. Die Kreuzrollenarchitektur erreicht eine äquivalente Momentenkapazität bei wesentlich niedrigeren Vorspannungsniveaus – oder eine deutlich höhere Momentenkapazität bei äquivalenter Vorlast –, da die orthogonale Rollenanordnung eine inhärente geometrische Beschränkung erzeugt, anstatt sich für die Stabilität auf eine elastische Verformung zu verlassen.

Vorspannungs- und Reibungseigenschaften

Durch die Vorspannung in Linearführungen wird das interne Spiel eliminiert, um Spiel zu verhindern und die Steifigkeit zu erhöhen. Sie führt jedoch zu Gleitreibung proportional zur Größe der Vorspannung. Bei Kugelführungen erfordert die für Präzisionsanwendungen erforderliche Momentkapazität häufig Vorspannungsniveaus, die die Anlaufreibung im Vergleich zu Konfigurationen mit Spielpassung um 200–300 % erhöhen.

Der iHF-Kreuzrollenschlitten erreicht eine gleichwertige Steifigkeit und Momentenkapazität mit einer um 40–60 % geringeren Vorspannung als vergleichbare Kugelführungssysteme. Diese Reduzierung führt direkt zu einem geringeren Antriebsdrehmomentbedarf, einer geringeren Motorgröße, einer geringeren Wärmeentwicklung und einer längeren Schmierstofflebensdauer. Bei Anwendungen, bei denen eine reibungslose Bewegung bei niedrigen Geschwindigkeiten von entscheidender Bedeutung ist – Laserinterferometrietische, Rasterkraftmikroskop-Scanner oder Präzisionsdosiersysteme – eliminiert die geringere Reibungswelligkeit von Kreuzrollenschlitten das Stick-Slip-Phänomen, das durch die Vorspannung der Kugelführung entstehen kann.

Präzisionsfertigung und Maßkontrolle

Laufbahnschleifen und Rollensortierung

Die Leistung eines Kreuzrollenschlittens hängt von der geometrischen Genauigkeit der V-Nut-Laufbahnen und der Maßeinheitlichkeit der Rollenpopulation ab. Der Herstellungsprozess der iHF Group umfasst das CNC-Profilschleifen von Laufbahnen mit einer Formgenauigkeit innerhalb von 1 Mikrometer und einer Oberflächenbeschaffenheit unter Ra 0,2 Mikrometer. Diese Präzision stellt sicher, dass der Rollenkontakt über die gesamte theoretische Kontaktlinie erfolgt und sich nicht auf Hochpunkte konzentriert, die zu örtlicher Belastung und vorzeitiger Ermüdung führen würden.

Die Walzen sind präzisionsgeschliffen und in Durchmesserklassen mit einer Körnung von 0,5 Mikrometern sortiert. Jeder iHF-Kreuzrollenschlitten ist mit Rollen aus passenden Durchmesserklassen ausgestattet, um eine gleichmäßige Lastverteilung über alle Kontaktlinien zu gewährleisten. Diese Sortierdisziplin verhindert die Lastkonzentration, die auftritt, wenn sich Rollen mit unterschiedlichen Durchmessern eine Laufbahn teilen, wobei größere Rollen eine unverhältnismäßige Last tragen und kleinere Rollen nur unzureichenden Halt bieten.

Überprüfung der Geradheit und Parallelität

Nach der Montage wird jeder Schlitten einer Geradheitsmessung mittels Laserinterferometrie oder Präzisions-Granit-Referenzflächen unterzogen. Geradheitsspezifikationen von 3 Mikrometer pro 100 mm Verfahrweg sind Standard, wobei für Mess- und Halbleiteranwendungen Präzisionsgrade von 1 Mikrometer verfügbar sind. Die Parallelität zwischen den Bezugsflächen der Schiene und des Schlittens wird über die gesamte Verfahrlänge auf 2 Mikrometer genau überprüft, um sicherzustellen, dass mehrachsige gestapelte Konfigurationen orthogonale Beziehungen ohne kumulative Fehler beibehalten.

Tragfähigkeits- und Steifigkeitstechnik

Statische und dynamische Tragzahlen

Die Belastungswerte der iHF-Kreuzrollenschlitten werden gemäß ISO 14728-1 berechnet, wobei die statische Tragfähigkeit (C₀) die Last darstellt, die bei dem am stärksten belasteten Kontakt eine dauerhafte Verformung des 0,0001-fachen Rollendurchmessers hervorruft, und die dynamische Tragfähigkeit (C) die Last darstellt, unter der 90 % identischer Schlitten eine Lebensdauer von 100 km erreichen.

Bei einem typischen iHF-Kreuzrollenschlitten mit 15 mm Rollendurchmesser und 30 mm Schienenbreite übersteigt die statische Tragfähigkeit 50 kN in radialer Richtung, 30 kN in seitlicher Richtung und die Momentkapazität von 500 Nm in der Nick- und Gierachse. Diese Werte übertreffen die von Kugelführungen mit äquivalenten Bauraumabmessungen deutlich und ermöglichen kompakte Maschinenkonstruktionen, die deutlich größere Kugelführungsabschnitte oder Doppelschienenkonfigurationen erfordern würden.

Steifigkeit und Durchbiegung unter Momentbelastung

Das entscheidende Leistungsunterscheidungsmerkmal für Kreuzrollenschlitten ist die Durchbiegung unter Momentbelastung. Wenn ein Kippmoment aufgebracht wird, dreht sich der Schlitten um die Längsachse der Schiene um einen Winkel, der proportional zum Moment und umgekehrt proportional zur Torsionssteifigkeit ist. Der iHF-Kreuzrollenschlitten erreicht eine Winkelsteifigkeit von 500–800 Nm/Bogenminute bei Standardkonfigurationen, verglichen mit 150–250 Nm/Bogenminute bei gleichwertigen Kugelführungen. Dieser Steifigkeitsvorteil von 3:1 bis 4:1 führt direkt zu einer gleichbleibenden Positionsgenauigkeit unter unterschiedlichen Nutzlastbedingungen – ein entscheidender Faktor in der Präzisionsautomatisierung, bei der die Werkzeugmittelpunktabweichung innerhalb von Mikrometertoleranzen bleiben muss.

Anwendungstechnik: Wo Kreuzrollenschlitten einen differenzierten Wert liefern

Handhabung und Inspektion von Halbleiterwafern

Wafertische in Lithographie-, Inspektions- und Sondentestgeräten werden in Vakuum- oder Reinraumumgebungen mit Positionierungsanforderungen im Submikrometerbereich betrieben. Die geringe Partikelerzeugung (keine Kugelumlaufrohre), die Vakuumkompatibilität und das hohe Verhältnis von Steifigkeit zu Masse machen den iHF-Kreuzrollenschlitten optimal für diese Anwendungen. Die iHF Group bietet vakuumgebackene Schmierstoffe und Materialien mit geringer Ausgasung für die Integration in EUV-Lithographie- und Elektronenstrahl-Inspektionssysteme.

Präzise optische Ausrichtungssysteme

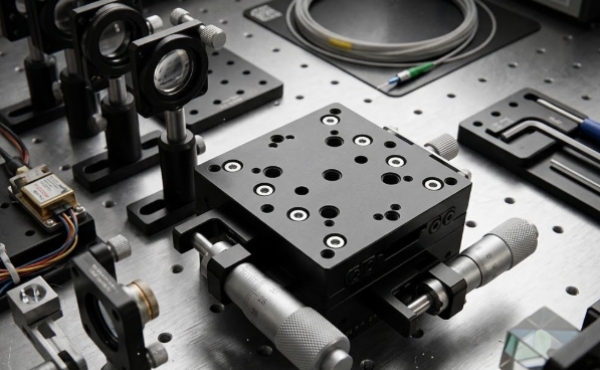

Die Laserstrahllenkung, die Positionierung des Interferometer-Referenzarms und die adaptive optische Ausrichtung erfordern lineare Bewegungen mit einer Auflösung im Nanometerbereich und minimaler Winkelabweichung. Die geringe Reibungswelligkeit und die hohe Torsionssteifigkeit des iHF-Kreuzrollenschlittens ermöglichen piezoelektrischen oder Schwingspulenantrieben eine gleichmäßige, kontinuierliche Bewegung ohne das Zittern, das durch Reibungsschwankungen der Kugelführung entstehen kann.

Medizinische Bildgebung und Strahlentherapie

CT-Scannerportale, Patientenpositionierungstische mit Linearbeschleunigern und chirurgische Roboterarme erfordern lineare Bewegungen mit hoher Belastbarkeit, Strahlungsbeständigkeit und Wartungszugänglichkeit. Die offene Architektur der iHF-Kreuzrollenrutsche (keine Umlaufelemente zum Einfangen von Schmutz) und die Konstruktionsoptionen aus Edelstahl erfüllen diese Anforderungen mit Wartungsintervallen von mehr als 10.000 Stunden.

Metrologie und Koordinatenmessgeräte

KMG-Achsen und Oberflächenprofilometertische erfordern eine geometrische Genauigkeit, die sich unter den Kontaktkräften des Tasters oder variierenden Werkstückmassen nicht verschlechtert. Die inhärente Momentkapazität des iHF-Kreuzrollenschlittens sorgt dafür, dass die Geradheit und Rechtwinkligkeit unter diesen variablen Belastungsbedingungen erhalten bleibt, bei denen Kugelführungen eine kontinuierliche Neukalibrierung oder eine übermäßige Strukturmasse erfordern würden, um die Nachgiebigkeit auszugleichen.

视频

FAQ

F: Wie groß ist die maximale Verfahrlänge für die iHF-Kreuzrollenführung?

A: Die Standardhublängen reichen von 25 mm bis 1.500 mm in Schritten von 25 mm, wobei für spezielle Anwendungen kundenspezifische Längen bis zu 3.000 mm erhältlich sind. Bei längeren Verfahrwegen muss die Durchbiegung der Schiene unter Eigengewicht und aufgebrachten Lasten berücksichtigt werden; Die iHF Group bietet Strukturanalysen zur Bestimmung des optimalen Schienenabschnitts und Stützabstands für bestimmte Konfigurationen.

F: Kann der iHF-Kreuzrollenschlitten in Reinraumumgebungen ohne Schmierung betrieben werden?

A: Während ein vollständiger Trockenbetrieb mit speziellen Beschichtungen und Materialien möglich ist, kommt bei typischen Reinraumanwendungen eine Minimalschmierung mit Perfluorpolyether-Fetten (PFPE) zum Einsatz, die einen extrem niedrigen Dampfdruck und eine extrem niedrige Partikelerzeugung aufweisen. Die reinraumkompatiblen Objektträger der iHF Group werden in Umgebungen der Klasse 100 mit validierten Reinigungsprotokollen montiert und verpackt.

F: Wie sind die Kosten für den iHF-Kreuzrollenschlitten im Vergleich zu gleichwertigen Kugelführungssystemen?

A: Die Stückkosten sind in der Regel 20–40 % höher als bei vergleichbaren Kugelführungen, aber die Gesamtsystemkosten begünstigen oft die Kreuzrollenarchitektur, wenn die Eliminierung von Doppelschienenkonfigurationen, eine geringere Motorgröße aufgrund geringerer Reibung und längere Wartungsintervalle berücksichtigt werden. Die iHF Group bietet Gesamtbetriebskostenanalysen für spezifische Anwendungsanforderungen.

F: Wie hoch ist die empfohlene Vorspannung und kann diese vor Ort angepasst werden?

A: Die Standardvorspannung wird werkseitig durch selektive Anpassung des Rollendurchmessers und Anpassung der Unterlegscheiben eingestellt, wobei typischerweise eine leichte Vorspannung (2–4 % der dynamischen Belastbarkeit) für allgemeine Automatisierung oder eine mittlere Vorspannung (5–8 %) für Präzisionsanwendungen erreicht wird. Die Einstellung der Vorspannung erfordert eine Demontage und einen Rollenaustausch. Die iHF Group empfiehlt einen Werksservice zur Änderung der Vorspannung, um die Leistungsspezifikationen aufrechtzuerhalten.

F: Sind Edelstahl- oder korrosionsbeständige Versionen erhältlich?

A: Ja, die iHF Group bietet Laufbahnen und Rollen aus Edelstahl 440C für korrosive Umgebungen oder Reinraumumgebungen sowie Gehäuse aus Edelstahl 304 für Nassanwendungen. Für extreme Korrosionsbeständigkeit oder Anforderungen an die elektrische Isolierung stehen Optionen für Keramikwalzen (Siliziumnitrid) zur Verfügung.
