In der industriellen Automatisierung und bei mechanischen Systemen werden Lösungen für lineare Bewegungsabläufe häufig anhand von Präzision, Steifigkeit, Geschwindigkeit und Kosten bewertet. Während High-End-Linearführungen und Kugelgewindetriebe Anwendungen dominieren, die eine Positionierung im Mikrometerbereich erfordern, priorisieren viele industrielle Prozesse Verfahrweg, Betriebssicherheit und schnelle Verstellung gegenüber absoluter Genauigkeit.

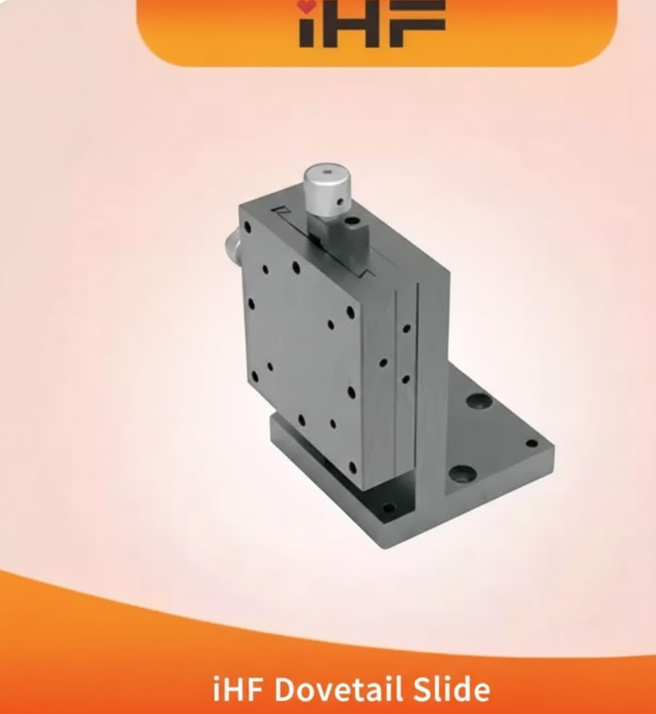

Hier liegt der optimale Nutzen der iHF-Schwalbenschwanzführung . Basierend auf einem bewährten mechanischen Prinzip bieten Schwalbenschwanzführungen eine leichtgängige Bewegung, eine einfache Konstruktion und Kosteneffizienz und sind somit die ideale Wahl für Anwendungen mit langen Hüben und schnellem Vorschub. Bei der iHF Group werden Schwalbenschwanzführungssysteme entwickelt, um den realen Anforderungen der Industrie gerecht zu werden und nicht theoretische Höchstleistungen zu erreichen.
Grundlegendes Funktionsprinzip: Ineinandergreifende Schwalbenschwanzführung
Die iHF-Schwalbenschwanzführung arbeitet mit einem ineinandergreifenden inneren und äußeren Schwalbenschwanznutmechanismus. Im Gegensatz zu linearen Wälzführungen nutzt diese Konstruktion gleitende Kontaktflächen zur Führung und Bewegung.
Zu den wichtigsten mechanischen Eigenschaften gehören:
Stabile Linearführung durch geometrische Verzahnung
Hohe lasttragende Kontaktfläche
Eigenwiderstand gegen seitliche Verschiebung
Vorhersagbares Verschleißverhalten im Dauerbetrieb
Diese Führungsmethode gewährleistet eine reibungslose und kontrollierte Bewegung, insbesondere über größere Verfahrwege, wo Rollsysteme mit Ausrichtungs- oder Kostenproblemen konfrontiert sein können.
Strukturelle Vorteile: Warum Schwalbenschwanzführungen immer noch relevant sind
Gleichmäßige Bewegung mit verlängertem Hub
Schwalbenschwanzführungen eignen sich prinzipiell hervorragend für lange Hübe. Der Verzicht auf umlaufende Wälzkörper reduziert die Komplexität und ermöglicht Folgendes:
Längere, ununterbrochene Reisestrecken
Gleichmäßiges Bewegungsverhalten über die Distanz
Verringerte Empfindlichkeit gegenüber Verunreinigungen
Einfache Struktur, hohe Zuverlässigkeit
Durch die geringere Anzahl interner Bauteile bietet die Schwalbenschwanzführung folgende Vorteile:
Diese Einfachheit führt direkt zu niedrigeren Lebenszykluskosten, ein wichtiger Grund dafür, dass Schwalbenschwanzführungen in Produktionsmaschinen weiterhin weit verbreitet sind.
Kosteneffizienz im industriellen Maßstab
Im Vergleich zu Präzisionslinearführungen bieten Schwalbenschwanzführungen eine wirtschaftlichere Lösung, wenn keine extrem hohe Positioniergenauigkeit erforderlich ist. Für OEMs und Systemintegratoren ermöglicht dies eine bessere Kostenkontrolle ohne Einbußen bei der Funktionssicherheit.
Von der iHF Group angebotene Antriebstypkonfigurationen
Um den unterschiedlichen betrieblichen Anforderungen gerecht zu werden, bietet die iHF Group Schwalbenschwanzführungen mit mehreren Antriebsmechanismen an, die jeweils für spezifische Bewegungseigenschaften optimiert sind.
Zahnstangenantrieb
Zahnstangen- und Ritzelsysteme sind besonders vorteilhaft für Schwalbenschwanzführungen mit langem Hub.
Wichtigste Vorteile:
Unbegrenzte oder erweiterte Reisefähigkeit
Hohe Fütterungsgeschwindigkeit
Hohe mechanische Belastbarkeit
Die iHF Group bietet verschiedene Zahnstangenantriebe an, die speziell für Anwendungen mit langem Hub entwickelt wurden und sich daher ideal für großformatige Geräte und schnelle Verstellaufgaben eignen.
Vorschubspindelantrieb
Die durch eine Vorschubspindel angetriebenen Schwalbenschwanzführungen bieten folgende Vorteile:
Sie werden häufig in Vorrichtungen, Werkzeugeinrichtungen und Verstellmechanismen verwendet.
Gewindespindelantrieb
Leitspindelantriebe vereinen Einfachheit und Steuerbarkeit und eignen sich für:
Anwendungen mit leichter bis mittlerer Last
Wiederholte lineare Bewegung
Kostensensible Automatisierungslösungen
Anwendungsszenarien: Wo iHF-Schwalbenschwanzführungen ihre Stärken ausspielen
Schnelle Fütterungsvorgänge
Schwalbenschwanzführungen arbeiten zuverlässig in Systemen, die häufige, schnelle lineare Bewegungen erfordern, ohne dass eine hohe Positionsauflösung notwendig ist.
Schnellverstellmechanismen
Bei Werkzeugen, Spannvorrichtungen und Positioniervorrichtungen ist die Möglichkeit zur schnellen Justierung und sicheren Arretierung oft wertvoller als eine Genauigkeit im Mikrometerbereich.
Langhub-Industriegeräte
Große Maschinen, Materialhandhabungssysteme und Hilfsbewegungsmodule profitieren von der erweiterten Verfahrbarkeit von Zahnstangen-Schwalbenschwanzführungen.
Wichtiger Konstruktionsüberlegungspunkt: Präzisionsgrenzen
Die iHF-Schwalbenschwanzführungen sind zwar äußerst vielseitig, eignen sich jedoch nicht für Anwendungen, die eine hochpräzise Positionierung erfordern.
Aufgrund ihrer gleitenden Kontaktbeschaffenheit:
Die Reibung ist höher als bei Rollsystemen.
Die Wiederholgenauigkeit der Positionierung ist begrenzt.
Verschleiß beeinträchtigt die Langzeitgenauigkeit
Für Anwendungen mit engen Toleranzen sind Kugelgewindetriebe oder Linearführungssysteme nach wie vor die bevorzugte Lösung. Die iHF Group legt Wert auf die korrekte Anwendungsanpassung, um eine optimale Systemleistung zu gewährleisten.
Warum Sie sich für die Schwalbenschwanz-Gleitlösungen der iHF Group entscheiden sollten
Die iHF Group nähert sich der Konstruktion von Schwalbenschwanzführungen aus einer praxisorientierten ingenieurtechnischen Perspektive und konzentriert sich dabei auf:
Anwendungsgesteuerte Laufwerksauswahl
Strukturelle Zuverlässigkeit bei langen Fahrten
Kosten-Leistungs-Optimierung
Gleichbleibende Fertigungsqualität
Anstatt Schwalbenschwanzführungen als universelle Lösungen zu positionieren, bietet die iHF Group speziell entwickelte Modelle an, die auf die industriellen Realitäten abgestimmt sind.
Fazit: Praktische Bewegungstechnik mit iHF-Schwalbenschwanzführungen
In industriellen Bewegungssystemen definiert sich Effektivität nicht allein durch Präzision. Für Anwendungen mit langen Hüben, schnellem Vorschub und hohem Justieraufwand bietet der iHF-Schwalbenschwanzschlitten eine überzeugende Kombination aus leichtgängiger Bewegung, einfacher Konstruktion und Wirtschaftlichkeit.
Durch das Angebot verschiedener Antriebsarten und spezieller Langhubkonstruktionen stellt die iHF Group sicher, dass Schwalbenschwanzführungssysteme auch in modernen Industriemaschinen eine relevante und effiziente Lösung bleiben.
