Erschließung hochdynamischer Roboterkinematik über die kompakte Antriebsarchitektur ND-R4917-10

Im Bereich der modernen industriellen Automatisierung und fortschrittlichen Robotertechnik ist es eine große technische Herausforderung, ein Gleichgewicht zwischen hoher Drehmomentdichte, Torsionssteifigkeit und extrem geringem Spiel zu erreichen. Da kollaborative Roboter (Cobots), hochpräzise chirurgische Artikulatoren und autonome mobile Roboter (AMRs) kompaktere Profile erfordern, werden herkömmliche entkoppelte Motor- und Getriebeanordnungen ersetzt.

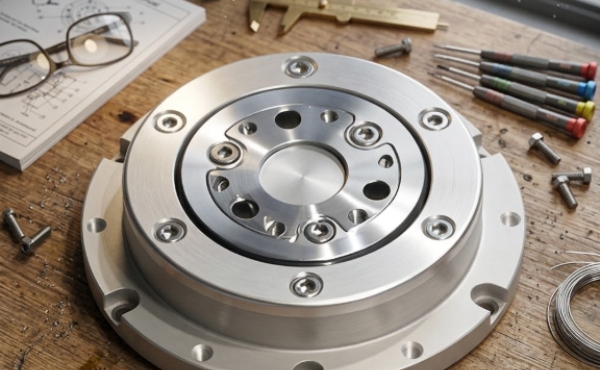

Moderne Designtrends tendieren zu hochintegrierten, rahmenlosen Antriebsstranglösungen. Das Roboter-Gelenkmotorgetriebe: ND-R4917-10 stellt einen bedeutenden Fortschritt auf diesem Spezialgebiet dar und vereint einen Permanentmagnet-Synchronmotor (PMSM), ein extrem spielarmes Dehnungswellenreduzierungssystem und hochauflösende Feedback-Encoder in einem einzigen kompakten Gehäuse.

Kinematische Integration: Entkopplung des Leistungsgewichts

Der mechanische Wert einer speziellen integrierten Roboter-Gelenkantriebsbaugruppe liegt in ihrer optimierten strukturellen Integration. Herkömmliche Baugruppen basieren auf externen Kopplungsmechanismen, die zusätzliche Masse einbringen, die Rotationsträgheit erhöhen und mechanische Schwachstellen schaffen, die zu Ermüdung neigen.

Die Designarchitektur des Roboter-Gelenkmotorgetriebes: ND-R4917-10 eliminiert diese internen Kopplungen, indem der Wellengenerator des Untersetzungsmechanismus direkt auf der Hochgeschwindigkeitsrotorwelle montiert wird.

Diese direkte Integration optimiert den Innenraum und führt zu einem außergewöhnlichen Drehmoment-Volumen-Verhältnis. Durch die Verwendung eines rahmenlosen bürstenlosen Motors mit Kupferwicklungen mit hohem Nutfüllfaktor bietet das System ein hohes Spitzendrehmoment und hält gleichzeitig den gesamten thermischen Fußabdruck klein.

Dieses Design ermöglicht es Roboterarmen, Pfade mit hoher Beschleunigung auszuführen, ohne dass es zu einer thermischen Verschlechterung oder einem Abwürgen während des Zyklus kommt.

Die Metallurgie der Spielminderung und Torsionssteifigkeit

Bei der Verwaltung von Positionierungstoleranzen im Submillimeterbereich in mehrachsigen industriellen Gelenkarmen führt jedes mechanische Spiel innerhalb des Getriebezugs zu Positionierungsfehlern, die sich in der kinematischen Kette verstärken. Die Auswahl eines erstklassigen Spannungswellenreduzierungsmotors mit hoher Drehmomentdichte erfordert die Bewertung der spezifischen metallurgischen Eigenschaften der Zahnradzähne.

Das Getriebesystem im Robotergelenk-Motorgetriebe: ND-R4917-10 verfügt über speziell angefertigte Flexsplines aus Legierung, die einer präzisen Vakuumwärmebehandlung unterzogen werden. Durch diesen Prozess entsteht eine spezielle mikrokristalline Kornstruktur mit einer extrem hohen Ermüdungsgrenze, die es dem Flexspline ermöglicht, kontinuierliche elastische Verformungszyklen ohne Rissbildung zu bewältigen.

Das Zahnprofil nutzt eine fortschrittliche S-förmige Geometrie, die den gleichzeitigen Eingriff von bis zu 30 % der gesamten Zahnradzähne ermöglicht. Dieses hohe Eingriffsverhältnis verteilt die inneren Spannungen gleichmäßig, hält das Winkelspiel unter 10–15 Bogensekunden und sorgt für eine gleichbleibende Positionierungsgenauigkeit während der gesamten Lebensdauer des Gelenks.

Kompromisslose Zuverlässigkeit: Der technische Vorsprung der iHF Group

Für Systemintegratoren, die die Produktion von industriellen Cobots oder fahrerlosen Transportfahrzeugen (AGVs) mit hoher Nutzlast steigern, ist die Komponentenkonsistenz über Hunderte von Einheiten hinweg von entscheidender Bedeutung. Auf diesem Niveau der Qualitätskontrolle setzt die Präzisionstechnik der iHF Group einen Branchenmaßstab.

Jedes von der iHF Group hergestellte Robotergelenkmodul ND-R4917-10 wird mithilfe hochpräziser automatisierter CNC-Bearbeitungslinien hergestellt. Dadurch werden enge geometrische Toleranzen an den Lagerzapfen und Montageflächen gewährleistet, was dazu beiträgt, eine interne Wellenfehlausrichtung zu verhindern.

Das Designteam der iHF Group integriert robuste Kreuzrollen-Abtriebslager direkt in das Strukturgehäuse. Diese Speziallager bewältigen hohe Kippmomente und externe Axiallasten und ermöglichen es dem ND-R4917-10, als vollständig strukturelles Drehgelenk zu fungieren, ohne dass sekundäre externe Stützlager erforderlich sind.

Darüber hinaus verfolgt die Konfiguration mit zwei Absolutwertgebern kontinuierlich sowohl die Eingangsseite des Hochgeschwindigkeitsmotors als auch die Ausgangsseite des Getriebes mit niedriger Geschwindigkeit. Diese Echtzeit-Rückkopplungsschleife ermöglicht es den Steuerungen, bei Hochlastbetrieb etwaige mikroelastische Windungen im Getriebezug automatisch zu berechnen und zu korrigieren.

Überlegungen zur dynamischen Wärmekontrolle und zum Feldeinsatz

Eine häufige Fehlerquelle für Hochleistungsrobotergelenke während Dauerschichten ist die Wärmeentwicklung innerhalb der geschlossenen Statorbaugruppe. Wenn die Innentemperatur unkontrolliert ansteigt, kann es zu einer irreversiblen thermischen Entmagnetisierung der Permanentmagnete kommen, und die Schmiermittel im Inneren des Getriebes können versagen, was zu einem schnellen Komponentenverschleiß führt.

Die spielarme Aktuatoreinheit ND-R4917-10 löst dieses Problem mit einem maßgeschneiderten Gehäuse aus Aluminiumlegierung, das mit optimierten Wärmeableitungsflächen ausgestattet ist.

Highlights der technischen Bereitstellung:

1. Spezielle Industrieschmierung: Das Getriebeuntersetzungssystem ist mit synthetischem fluoriertem Fett gefüllt, das seinen Viskositätsindex über einen weiten thermischen Betriebsbereich von -20 °C bis +80 °C beibehält und so ein Öllecken unter kontinuierlicher Zentrifugalbelastung verhindert.

2. Integrierte Sicherheitsbremsung: Für kollaborative Anwendungen kann der Aktuator mit einer internen elektromagnetischen federbetätigten Sicherheitsbremse konfiguriert werden. Diese Bremse arretiert die Gelenkposition sofort und sicher, wenn es zu einem plötzlichen Stromausfall oder einem Notstopp kommt.

3. Erweiterte Buskommunikationsprotokolle: Die integrierte Antriebselektronik unterstützt Hochgeschwindigkeits-Kommunikationsprotokolle EtherCAT oder CANopen und ermöglicht so eine Regelkreissynchronisierung im Submillisekundenbereich über mehrachsige Roboterkonfigurationen hinweg.

Abschluss

Das Robotergelenk-Motorgetriebe ND-R4917-10 ist weit mehr als nur eine mechanische Übertragungskomponente – es dient als Präzisionsbewegungskern der heutigen intelligenten Robotersysteme. Sein kompaktes Design, die hohe Drehmomentdichte, das extrem geringe Spiel und die hervorragende Übertragungseffizienz machen ihn zu einer ausgezeichneten Wahl für Industrieroboter, kollaborative Roboter, Logistikautomatisierung, CNC-Systeme und fortschrittliche Fertigungsanlagen.

Unterstützt durch Präzisionstechnik, strenge Qualitätskontrolle und umfangreiches Automatisierungs-Know-how bietet die iHF Group zuverlässige Roboter-Gelenkgetriebelösungen, die Herstellern dabei helfen, höhere Genauigkeit, Produktivität und langfristige Betriebsleistung zu erreichen. Für Unternehmen, die in Robotik der nächsten Generation investieren, ist das Robotergelenk-Motorgetriebe ND-R4917-10 eine strategische Lösung, die die Zukunft der intelligenten Automatisierung unterstützen soll.
