Dekodierung der Torsionssteifigkeit: Der industrielle Leitfaden für hocheffiziente kompakte Drehzahlminderer

Die moderne Industrielandschaft zeichnet sich durch ein unermüdliches Streben nach Miniaturisierung, hohem Durchsatz und struktureller Optimierung aus. In fortschrittlichen Bereichen wie Gelenkroboterarmen, fahrerlosen Transportfahrzeugen (AGVs) und Halbleiterfertigungsanlagen sind die Beschränkungen hinsichtlich Stellfläche und Nutzlast strenger als je zuvor. Um diesen Anforderungen gerecht zu werden, wenden sich Maschinenbauingenieure von herkömmlichen, sperrigen Untersetzungsgetrieben hin zu kompakten Automatisierungsgetrieben .

Das Erreichen einer hohen Leistungsabgabe bei minimalem Platzbedarf erfordert ein tiefgreifendes Verständnis der Tribologie, der Zahnprofilmodifikation und der Wärmeableitung. Als weltweit führender Hersteller von Bewegungssteuerungen entwirft und baut die iHF Group hochpräzise, ​​spielarme Industrie-Kompaktgetriebelösungen für die Automatisierung, die diese präzisen Mehrachsenanforderungen erfüllen.

Getriebetopologie: Planeten- vs. Dehnungswellenmechanik in miniaturisierten Systemen

Bei der Spezifikation eines kompakten Automatisierungsgetriebes mit hohem Drehmoment wählen Ingenieure abhängig von den kinematischen Anforderungen der Anwendung typischerweise zwischen zwei Hauptkonfigurationen für Innenverzahnungen:

1. Präzisions-Planetenkonfigurationen

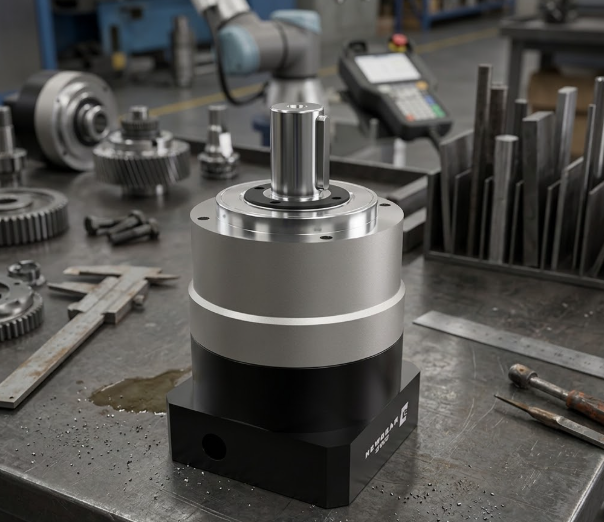

Für Anwendungen, die eine hohe Stoßbelastungsfestigkeit und außergewöhnliche Torsionssteifigkeit erfordern, bleiben spezielle Planetengetriebe der Industriestandard. Durch die gleichzeitige Verteilung der Last auf mehrere Planetenräder maximiert ein kompakter Planetenaufbau die Drehmomentdichte innerhalb eines schmalen Außendurchmessers. Die iHF Group optimiert diese Konfiguration durch die Verwendung von schräggeschliffenen Zahnrädern anstelle von Stirnrädern, was das Zahnkontaktverhältnis erhöht, akustische Geräusche unterdrückt und die Lebensdauer des Systems verlängert.

2. Spannungswellenübertragung (harmonisch).

Wenn eine Anwendung spielfreie Präzision und ein ultraleichtes Profil erfordert – wie zum Beispiel die Gelenke eines kollaborativen Roboters (Cobot) – sind Spannungswellengetriebe ideal. Durch die Verwendung einer flexiblen internen Keilverzahnung, die durch einen elliptischen Wellengenerator verformt wird, erreicht diese Konstruktion extreme Untersetzungsverhältnisse (bis zu 100:1 oder höher) in einer einzigen, unglaublich dünnen Stufe.

Mechanische Steifigkeit: Spiel und Torsionsverformung überwinden

Bei der Hochgeschwindigkeits-Pick-and-Place-Automatisierung oder der präzisen optischen Positionierung kann Winkelspiel große Probleme wie Positionsschwankungen, Vibrationsspitzen und Spurfehler verursachen. Ein hochwertiges, spielarmes, kompaktes Automatisierungsgetriebe muss während seiner gesamten Lebensdauer ein Winkelspielprofil von weniger als 1 bis 3 Bogenminuten aufrechterhalten.

Um dieses Maß an Präzision zu erreichen, implementiert die iHF Group fortschrittliche Modifikationen der Mikrogeometrie der Zähne. Durch leichtes Verjüngen des Zahnradzahnprofils während der abschließenden CNC-Schleifphase beseitigen wir die Mikrospalte zwischen den zusammenpassenden Zahnrädern, ohne dass es zu inneren Bindungen kommt. Dieses Design garantiert eine außergewöhnlich gleichmäßige Rotation, minimale Drehmomentschwankungen und die strenge strukturelle Steifigkeit, die für dynamische Start-Stopp-Vorgänge erforderlich ist.

Wärmemanagement und Schmierung in geschlossenen Räumen

Wenn Sie hohe mechanische Leistung auf engstem Raum unterbringen, wird die Wärmeerzeugung zu einer großen Designherausforderung. Da kompakte Servomotorgetriebe über kleinere Oberflächen für die natürliche Wärmekonvektion verfügen, können die Innentemperaturen bei starken Dauerzyklen schnell ansteigen, was zum Zusammenbruch des Ölfilms und beschleunigtem Getriebeverschleiß führt.

Um diesen thermischen Belastungen entgegenzuwirken, integrieren Premium-Getriebe fortschrittliche Material- und Dichtungswissenschaften:

● Synthetische synthetische Schmierstoffe: Durch die Verwendung hochviskoser synthetischer fluorierter Fette oder Polyalphaolefinöle (PAO) können die internen Komponenten auch in extremen Temperaturbereichen reibungslos funktionieren, ohne dass sie dünner werden oder auslaufen.

●  Reibungsarme Radiallippendichtungen: Speziell beschichtete Viton- oder NBR-Dichtungen isolieren den Ölbehälter und erzeugen gleichzeitig minimale Reibung an der Eingangswelle, schützen das System vor Überhitzung und verhindern eine Verunreinigung durch externe Partikel.

Sourcing Excellence: Individuelle Integration mit der iHF Group

Im Hochleistungsautomatisierungssektor führt die Verwendung von Standardkomponenten für kundenspezifische Maschinen oft zu einer suboptimalen Leistung. Durch die Partnerschaft mit einem engagierten Großhandelslieferanten für kompakte Automatisierungsgetriebe wie der iHF Group erhalten Ingenieurteams vollständigen Zugriff auf kundenspezifische Wellenkonfigurationen, spezielle Montageflansche und umfangreiche mehrachsige dynamische Testdaten.

Unabhängig davon, ob Ihr Projekt eine Inline-, rechtwinklige oder Hohlwellenkonfiguration für die Verlegung von Elektrokabeln und Pneumatikleitungen erfordert, liefert die iHF Group die präzise technische Unterstützung, die erforderlich ist, um die Lücke zwischen theoretischer Automatisierungsphysik und robuster Fabrikleistung nahtlos zu schließen.

💡 Fragen und Antworten zur industriellen Automatisierung (technische FAQ)

F1: Was ist der Hauptunterschied zwischen einem Standard-Industriegetriebe und einem speziellen kompakten Automatisierungsgetriebe?

A: Standardgetriebe konzentrieren sich ausschließlich auf die reine Drehmomentübertragung und Kosteneffizienz, was häufig zu größeren Gehäusen, höherem Spiel und geringerem Wirkungsgrad führt. Ein kompaktes Automatisierungsgetriebe ist speziell für die Bewegungssteuerung mit begrenztem Platzangebot konzipiert. Dabei stehen geringes Spiel, hoher Wirkungsgrad, hohe Drehmomentdichte und geringe strukturelle Trägheit im Vordergrund, um schnelle Beschleunigungen des Servomotors zu bewältigen.

F2: Wie trägt ein kompaktes Planetengetriebe dazu bei, die Lebensdauer des Servomotors eines Automatisierungssystems zu verlängern?

A: Durch die Bereitstellung exakter Untersetzungsverhältnisse vervielfacht das Getriebe das Ausgangsdrehmoment und reduziert gleichzeitig die reflektierte Lastträgheit zurück zum Servomotor um das Quadrat des Untersetzungsverhältnisses. Dies verhindert eine Überhitzung des Motors, gleicht das Trägheitsverhältnis des Systems aus und ermöglicht deutlich klarere und äußerst stabile Abstimmungsparameter.
