Revolutionierung von Anwendungen mit mittlerem bis niedrigem Drehmoment durch den Drehpositionierer PTN060

In der modernen Automatisierungstechnik und im Anlagenbau ist präzise Bewegungssteuerung keine Option mehr, sondern eine Grundvoraussetzung. Von Robotik und Halbleiterfertigung bis hin zu Inspektionssystemen und Montageautomatisierung – die genaue Winkelpositionierung bestimmt die Gesamtleistung des Systems.

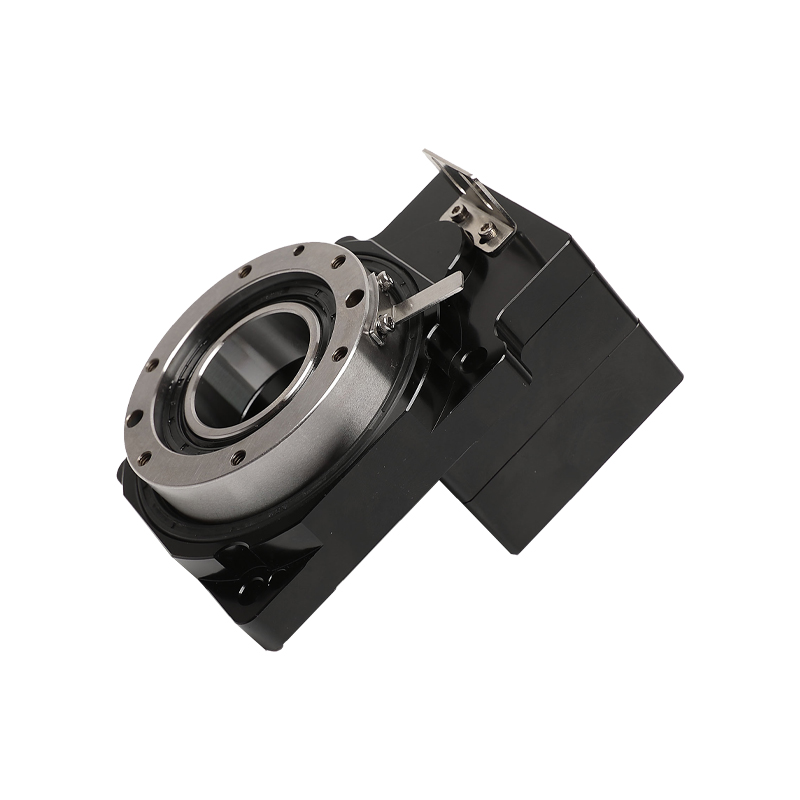

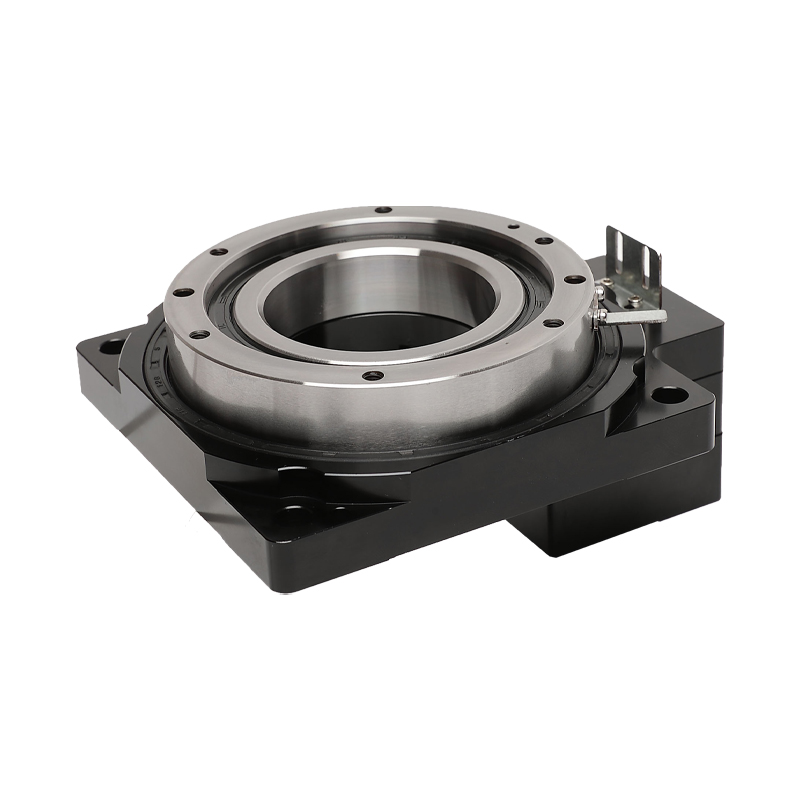

Die Drehpositionierer PTN060 stellen eine kompakte und dennoch hochpräzise Lösung für Hohlrundtischsysteme dar. Konzipiert für Automatisierungsanwendungen mit mittlerem bis niedrigem Drehmoment, bietet der PTN060 ein optimales Verhältnis von Genauigkeit, Steifigkeit und Kosteneffizienz und eignet sich daher für ein breites Spektrum industrieller Umgebungen.

Den Drehpositionierer PTN060 verstehen

Der PTN060 gehört zur Hohlrundtisch-Serie der iHF Group und wurde für vielfältige Automatisierungsaufgaben entwickelt. Dank seiner Kompatibilität mit NEMA-17-Schrittmotoren und 50-W-/100-W-AC-Servomotoren ist er eine vielseitige Wahl für Ingenieure, die eine Drehpositionierung in ihre Systeme integrieren möchten. Mit Übersetzungsverhältnissen von 5:1 oder 10:1 können Anwender die optimale Konfiguration für ihre spezifischen Anwendungsanforderungen wählen.

Hauptmerkmale

●  Spiel und Wiederholgenauigkeit: Der PTN060 zeichnet sich durch ein Spiel von ≤1 Bogenminute und eine Wiederholgenauigkeit von ±15 Bogensekunden aus. Diese Präzision gewährleistet eine genaue und konsistente Positionierung, was für Anwendungen mit hohen Zuverlässigkeitsanforderungen entscheidend ist.

●  Durchsteckmontage: Ein herausragendes Merkmal des PTN060 ist seine Durchsteckmontage. Diese ermöglicht eine einfache Verkabelung und reduziert das Risiko von Kabelbeschädigungen im Betrieb. Dadurch eignet er sich ideal für komplexe Installationen mit begrenztem Platzangebot.

●  Hochsteife Kreuzrollenlager: Der Einsatz hochsteifer Kreuzrollenlager verbessert die Leistung des PTN060. Diese Lager sorgen für Stabilität und Unterstützung und gewährleisten, dass der Drehpositionierer unterschiedliche Lasten ohne Genauigkeitseinbußen bewältigen kann.

●  Schutzart IP40: Dank der Schutzart IP40 eignet sich das PTN060 ideal für gängige Industrieumgebungen. Diese Schutzart bedeutet, dass das Gerät gegen feste Fremdkörper mit einem Durchmesser von mehr als 1 mm geschützt ist und somit für viele Anwendungen eine zuverlässige Wahl darstellt.

Anwendungsbereiche des Drehpositionierers PTN060

Die Vielseitigkeit des PTN060 macht ihn für ein breites Anwendungsspektrum geeignet, darunter:

●  Robotik: In Roboterarmen kann der PTN060 für präzise Positionierungsaufgaben eingesetzt werden, wodurch die Gesamtfunktionalität des Robotersystems verbessert wird.

●  CNC-Bearbeitung: Der Drehpositionierer kann in CNC-Maschinen integriert werden, um die Genauigkeit der Bearbeitungsprozesse zu verbessern und ermöglicht so die Fertigung komplexer Designs und die Erzielung hochwertiger Oberflächen.

●  Montagelinien: In automatisierten Montagelinien kann der PTN060 die präzise Platzierung von Bauteilen erleichtern, die Effizienz steigern und Fehler reduzieren.

Warum sollten Sie sich für das PTN060 von iHF Group entscheiden?

Bei der Auswahl eines Drehpositionierers ist es wichtig, neben den technischen Spezifikationen auch den Support und die Zuverlässigkeit des Herstellers zu berücksichtigen. Die iHF Group ist bekannt für ihr Engagement für Qualität und Kundenzufriedenheit. Mit dem PTN060 profitieren Sie von folgenden Vorteilen:

● Expertenunterstützung: Die iHF Group bietet umfassende Unterstützung, damit Sie den PTN060 nahtlos in Ihre Systeme integrieren können.

●  Qualitätssicherung: Jedes PTN060-Gerät wird strengen Tests unterzogen, um sicherzustellen, dass es höchsten Ansprüchen an Leistung und Zuverlässigkeit genügt.

●  Kosteneffizienz: Der PTN060 bietet ein ausgewogenes Verhältnis von Leistung und Wirtschaftlichkeit und ist damit eine attraktive Option für Unternehmen, die ihre Automatisierungsprozesse optimieren möchten, ohne dabei ihr Budget zu sprengen.

视频

Häufig gestellte Fragen (FAQ)

Frage 1: Welche Motortypen sind mit dem PTN060 kompatibel?

A1: Der PTN060 ist mit NEMA 17 Schrittmotoren und 50W/100W AC Servomotoren kompatibel und bietet somit Flexibilität für verschiedene Automatisierungskonfigurationen.

Frage 2: Wie hoch ist die maximale Belastbarkeit des PTN060?

A2: Die Tragfähigkeit kann je nach Konfiguration und Anwendung variieren. Es wird empfohlen, die technischen Spezifikationen einzusehen oder sich für detaillierte Informationen an die iHF Group zu wenden.

Frage 3: Wie wirkt sich die Gegenreaktion auf die Leistung aus?

A3: Ein geringeres Umkehrspiel, wie beispielsweise ≤1 Bogenminute beim PTN060, gewährleistet, dass der Positionierer präzise Bewegungen ohne Überschwingen ausführen kann, was für Anwendungen, die eine hohe Genauigkeit erfordern, von entscheidender Bedeutung ist.

Frage 4: Kann das PTN060 im Außenbereich eingesetzt werden?

A4: Die Schutzart IP40 bedeutet, dass das PTN060 für den Innenbereich geeignet ist. Für Anwendungen im Außenbereich können zusätzliche Schutzmaßnahmen erforderlich sein.

Abschluss

Der Drehpositionierer PTN060 der iHF Group ist eine herausragende Lösung für alle, die Präzision und Zuverlässigkeit bei Anwendungen mit mittlerem bis niedrigem Drehmoment benötigen. Sein innovatives Design in Verbindung mit hochwertigen Komponenten macht ihn zur idealen Wahl für vielfältige Automatisierungsaufgaben. Mit dem PTN060 erweitern Sie nicht nur Ihre Automatisierungsmöglichkeiten, sondern gewährleisten auch den hocheffizienten und präzisen Betrieb Ihrer Systeme.
