Hochpräzise Stirnradgetriebe für eine reibungslose und leise Kraftübertragung

In der modernen Industrieautomation, Präzisionsrobotik und hochbelastbaren mechanischen Getriebesystemen ist der Drehzahlminderer nicht nur eine geschwindigkeitsbegrenzende Komponente; Es ist der strukturelle Eckpfeiler der Positionsgenauigkeit und Drehmomentvervielfachung. Da bei Servomotoren der Trend zu höheren Drehzahlen und kompakten Abmessungen geht, ist die Nachfrage nach sekundären Getriebeeinheiten, die diese dynamischen Eingaben bewältigen können, ohne Einbußen bei den Spielgrenzen oder akustische Geräusche zu verursachen, gestiegen.

Bei der Konstruktion von mehrachsigen Hochleistungsmaschinen kann die Auswahl eines generischen Getriebes zu unerwünschten Variablen wie struktureller Durchbiegung, Verschlechterung des Mikrospiels und lokalisierten thermischen Spitzen führen. Um diese betrieblichen Herausforderungen zu bewältigen, hat die iHF Group eine fortschrittliche Antriebsstranglösung entwickelt, die sich auf unsere Flaggschiff- Serie der Stirnradgetriebe konzentriert . Durch die Kombination präziser spiralförmiger Profilierung mit einer innovativen rechtwinkligen Strukturhülle definiert dieses Geschwindigkeitsreduzierungssystem Effizienz, Steifigkeit und langfristige Positionierungszuverlässigkeit neu.

Die Geometrie der Stille: Rechtwinklige Spiralschrägenintegration

Um die mechanische Überlegenheit des Designs der iHF-Gruppe zu verstehen, muss man sich zunächst die Ausrichtung seiner Getriebestufen ansehen. Standard-Inline-Getriebe erfordern häufig größere Montageflächen, was die Abstände bei mehrachsigen Gelenkrobotern oder kompakten Fabrikhallen erschwert.

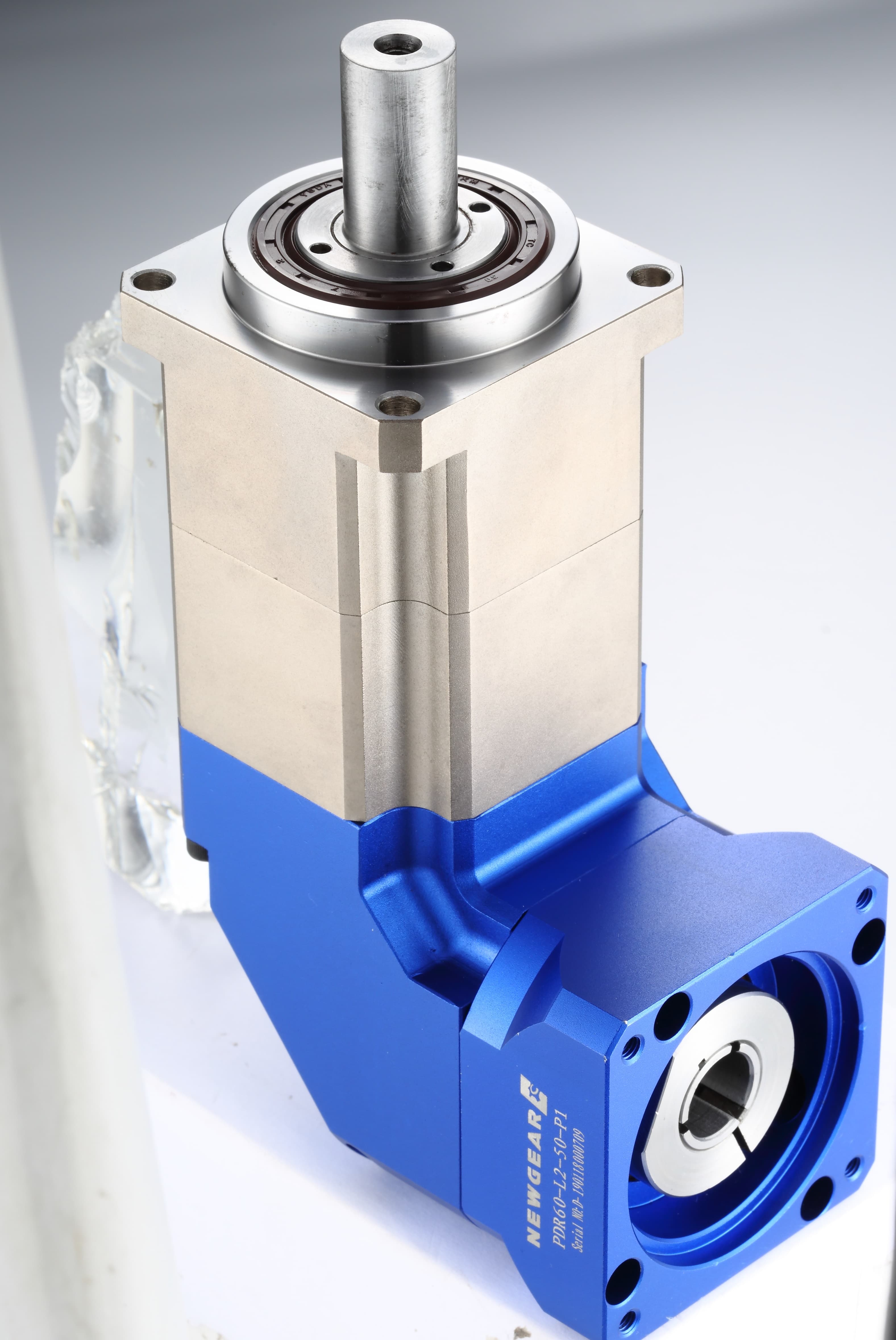

Unser System löst dieses Platzproblem, indem es über Spiralkegelräder einen platzsparenden rechtwinkligen Abtrieb liefert.

Im Gegensatz zu geradverzahnten Kegelrädern, die beim Einkuppeln mit hoher Geschwindigkeit unter einem plötzlichen Zahn-an-Zahn-Aufprall und einer hohen hörbaren Tonhöhe leiden, weisen Spiralkegelräder eine gekrümmte, schräge Zahnlinie auf. Diese Geometrie gewährleistet einen allmählichen, rollenden Eingriffsweg der Zähne:

● Optimierung der hydrodynamischen Schmierung: Durch die sanfte Abrollinteraktion bleibt ein gleichmäßiger Ölfilm zwischen den Zahnradzähnen erhalten, wodurch die Reibung erheblich verringert wird.

●  Akustische Abschwächung: Das abgestufte Kontaktprofil gewährleistet einen außergewöhnlich reibungslosen und leisen Betrieb und eignet sich daher ideal für die medizinische Automatisierung, Drucklinien und Reinraumumgebungen.

●  Bidirektionale Handhabung hoher Lasten: Die Spiralzähne verteilen die Schubkräfte gleichmäßig über den Zahnradrohling, sodass die rechtwinklige Konfiguration aggressive Vorwärts-Rückwärts-Indexierungszyklen reibungslos bewältigen kann.

Maximierung der Torsionssteifigkeit: Die Double-Support-Käfigarchitektur

Bei Indexierungsanwendungen mit hoher Geschwindigkeit und hoher Trägheit – wie etwa CNC-Portalsystemen oder automatisierten Pick-and-Place-Verpackungsarmen – wird der innere Getriebeträger durch plötzliche Beschleunigung und Verzögerung enormen Torsionsdrehkräften ausgesetzt. Wenn sich der Innenträger auch nur um wenige Mikrometer durchbiegt, ändert sich die Ausrichtung des Zahnrads, was zu einem beschleunigten Zahnverschleiß und einer sofortigen Verschlechterung des Spiels führt.

Das von der iHF Group entwickelte hochsteife Stirnradgetriebe beseitigt diese strukturelle Schwachstelle durch ein integriertes Design mit einer doppelt gestützten Käfigstruktur. Anstelle von freitragenden Planetenbolzen, die nur an einem Ende getragen werden, sind unsere Planetenräder in einem soliden, doppelseitigen Käfigträger untergebracht.

Diese doppelt unterstützte Konfiguration bietet herausragende mechanische Vorteile:

●  Eliminierung der überhängenden Durchbiegung: Der Dual-Support-Träger verteilt radiale und tangentiale Kräfte gleichmäßig auf beide Enden der Planetenbolzen und verhindert so eine Fehlausrichtung bei maximalem Spitzendrehmoment.

●  Beibehaltung der Präzision bei hoher Geschwindigkeit: Durch die perfekte Parallelität des Zahnradeingriffs unter wechselnden Belastungen sorgt die integrierte Architektur für eine konstante Leistung des Mikrospiels über Millionen von Betriebszyklen hinweg.

Verbesserung der Motorausrichtung durch präzise Axial- und Spannzangensysteme

Eine häufige Ursache für einen vorzeitigen Getriebeausfall ist die falsche Ausrichtung der Motorwelle bei der Erstinstallation. Selbst eine geringfügige Winkelfehlausrichtung zwischen der Welle des Servomotors und dem Antriebsritzel erzeugt parasitäre Radiallasten, die zu Undichtigkeiten der Öldichtung, Lagerermüdung und lokalen Vibrationen führen.

Die iHF Group begegnet diesem Montagerisiko durch die Integration eines Axialspiel-Einstell- und Spannzangen-Verriegelungssystems.

Der fortschrittliche Spannzangenmechanismus umschließt die Motorwelle gleichmäßig und sorgt so für ein dynamisches Rotationsgleichgewicht auch bei hohen Eingangsgeschwindigkeiten. In Verbindung mit unseren präzisen Einstellscheiben für das Axialspiel können Techniker die Einzugstiefe perfekt anpassen. Diese robuste Ausrichtungskonfiguration verbessert die Gesamtausrichtung und Belastbarkeit des Motors, neutralisiert Mikrovibrationen und stellt sicher, dass 100 % des Motordrehmoments ohne Wärmeentwicklung in den Getriebestrang übertragen werden.
