iHF Factory – Hochwertige 3C-Ausrüstung für Kabelträger

Kabelträger/Steckverbinder – Kostengünstige Serie 5/7/10 – Nicht zu öffnen, universell einsetzbar, leicht

Productfeatures:

Diese Serie bietet geschlossene, leichte Kabelkanäle aus technischem Kunststoff, die auf Wirtschaftlichkeit und Langlebigkeit ausgelegt sind. Die Modellnummern (5, 7, 10) geben die Innenhöhe (mm) an, welche den Innenraum und die Tragfähigkeit bestimmt.

Hauptmerkmale

• Geschlossene Bauweise: Nicht zu öffnende Seitenwände schützen Kabel/Schläuche vor Staub, Spänen und Kühlmittel.

• Leichtbauweise: Hergestellt aus technischen Kunststoffen für geringes Gewicht und kleinen Biegeradius.

• Hohe Kosteneffizienz: Die vereinfachte Struktur bietet zuverlässige Orientierung zu wettbewerbsfähigen Preisen.

• Größenoptionen: Innenhöhen von 5, 7 oder 10 mm ermöglichen die Aufnahme unterschiedlicher Kabelvolumina und -lasten.

Anwendungen

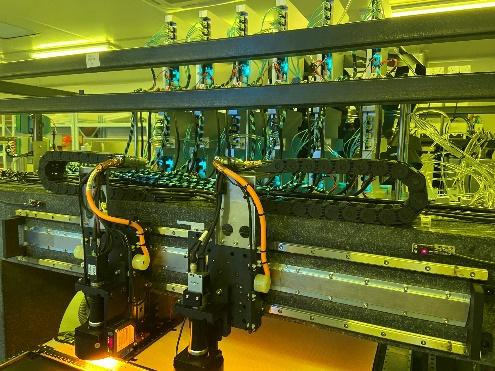

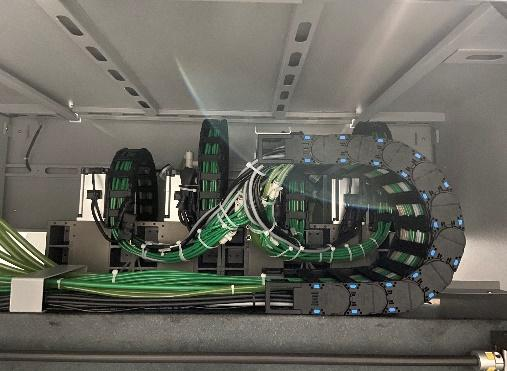

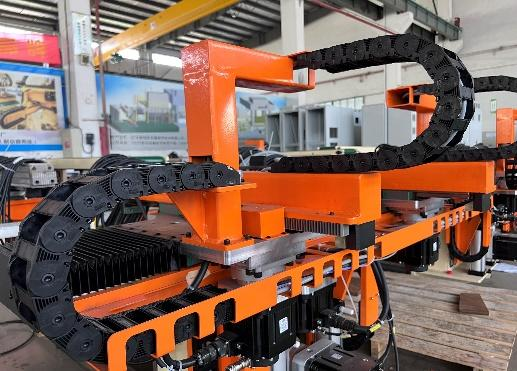

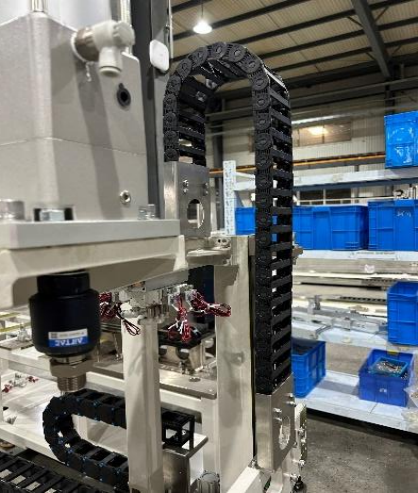

Ideal für die Automatisierung mittlerer bis niedriger Lasten in sauberen oder nur geringfügig verunreinigten Umgebungen. Typische Anwendungsbereiche sind kleine Automatisierungsanlagen, Elektroniktests, leichte CNC-Maschinen, Laborinstrumente und Logistiksysteme.

Auswahlhilfe

• Modell 5: Für Signalleitungen, dünne Schläuche oder Glasfasern in kompakten Aufbauten.

• Modell 7: Vielseitige Größe für Steuerkabel und Schläuche mit mittlerem Durchmesser.

• Modell 10: Unterstützt Stromkabel (z. B. Servomotor) mit Luftschläuchen für kompakte Kraftübertragungseinheiten.

iHF Factory – Hochwertige 3C-Ausrüstung für Kabelträger

Kostenloses Angebot anfordern

Kabelträger

Typ		Biegeradius R	Anzahl der Kettenglieder N	Verbinden	H	D	K	Tatsächliche räumliche Höhe HF	Gewicht kg/m
Seriencode	Spezifikationen	Biegeradius R	Anzahl der Kettenglieder N	Verbinden	H	D	K	Tatsächliche räumliche Höhe HF	Gewicht kg/m
Schleppkette ZH13ZE	0505	15	1~	Keine kammförmige Platte ZH14ZL	38	39	87	53	0,05
	0505	18			44	42	97	59	0,05
	0507	15			38	39	87	53	0,06
	0507	18			44	42	97	59	0,06
	0510	15			38	39	87	53	0,07
	0510	18			44	42	97	59	0,07
	0707	15		Mit kammförmiger Platte ZH142L	40	40	87	55	≈0,07
	0707	28			66	53	128	76
	0710	15			40	40	87	55
	0710	28			66	53	128	76
	0716	15			40	40	87	55
	0716	28			66	53	128	76
	0730	15			40	40	87	55
	0730	28			66	53	128	76
	1010	18			49	50	109	64	≈0,1
		28			69	60	140	84
		38			89	70	171	104
	1015	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104
	1020	18			49	50	109	64
		28			69	60	140	84
		38			89	70	171	104

Typ		Innenhöhe B	Äußere Höhe C	Innenbreite F	ÄUSSERE BREITE E	Tonhöhe P	Maximaler Kabeldurchmesser mm	Maximale Tragfähigkeit über Kopfhöhe kg/m	Maximale Überkopflänge m
Seriencode	Spezifikationen
Schleppkette ZH13ZE	0505	5	8	5	9	10	3,5	0,05	0,5
	0507			7	11
	0510			10	14
	0707	7	10	7	12	17	5	0,15	0,5
	0710			10	15
	0716			16	21	10
	0730			30	35
	1010	10	12,5	10	16	20	8	0,35	1
	1015			15	21
	1020			20	26

Anschluss

Typ		Innenbreite	A ₁	A ₂	B ₁	B ₂	C ₁	C ₂	L	Anzahl der Zähne der Kammplatte	Anwendbarer Kabelanbieter
Seriencode	Spezifikationen	Innenbreite	A ₁	A ₂	B ₁	B ₂	C ₁	C ₂	L	Anzahl der Zähne der Kammplatte	Anwendbarer Kabelanbieter
Anschluss ZH14ZL	0505	5	-	-	5.2	7	9.1	9.2	4	0	ZH13ZE-0505
	0507	7			7.2	9	11.1	11.2			ZH13ZE-0507
	0510	10			10.2	12	14.1	14.2			ZH13ZE-0510
	0707	7	3.7	3.2	7	9.3	12	11.6	9	1	ZH13ZE-0707
	0710	10	5.2		10	12.3	15	14.6		1	ZH13ZE-0710
	0716	16	7.2		16	18.3	21	20.6		2	ZH13ZE-0716
	0730	30	5.4		30	32.3	35	34,6		3	ZH13ZE-0730
	1010	10	7.2	4.2	10	12.8	16	16	5	1	ZH13ZE-1010
	1015	15			15	17.8	21	21		1	ZH13ZE-1015
	1020	20			20	22.8	26	26		2	ZH13ZE-1020

Etikett : Servomotor-Anpassung Servomotor-Anpassung
