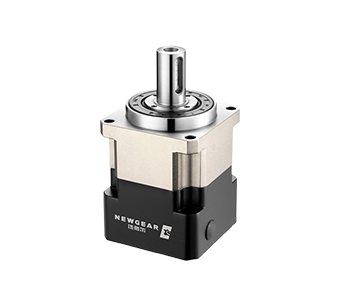

Newgear Schrittmotor-Planetengetriebe PG ISO 9001 Hohe Qualität

Bewegen Sie die Welt mit Planetengetrieben und gestalten Sie die Zukunft mit Präzisionsfertigung.

Productfeatures:

Produkt-Highlights:

• Einzigartiger Flanschausgang für flexible Montage; kompaktes Design spart Platz.

• Der wellenlose Doppelstützkäfig gewährleistet hohe Zuverlässigkeit bei hohen Drehzahlen durch Einstellung des axialen Spiels.

• Austauschbare Lager erhöhen die axiale/radiale Belastbarkeit und die Stoßfestigkeit.

• Hohe Präzision bei geringem Spiel für genaue Positionierung.

Anwendungsgebiete: Robotik, Automatisierung, Medizintechnik und Luft- und Raumfahrt.

Spezifikationen: Größe: 64–110 | Verhältnis: 4–100 | Genauigkeit: P1: 1–3 Bogenminuten, P2: 3–5 Bogenminuten

Ein Planetengetriebe mit hohem Drehmoment und hoher Präzision, das kompakte Leistung, ruhigen Lauf und Langlebigkeit für anspruchsvolle Bewegungssteuerungssysteme bietet.

Newgear Schrittmotor-Planetengetriebe PG ISO 9001 Hohe Qualität

Kostenloses Angebot anfordern

Technische Parameter			Modellreihe	FSK 64	PG90	PG110
Maximales Drehmoment			Nm	3-fach Nenndrehmoment
Notbremsmoment			Nm	3-fach Nenndrehmoment
Maximal zulässige Radialkraft			N	2050	4100	8200
Maximal zulässige Axialkraft			N	513	1025	2050
Torsionssteifigkeit			Nm/arcmin	13	31	82
Maximale Eingangsgeschwindigkeit			U/min	6000	6000	4500-6000
Nenneingangsgeschwindigkeit			U/min	4000	3000	3500
Lärm			dB	≤58	≤60	≤65
Durchschnittliche Lebensdauer			H	20000
Wirkungsgrad bei Volllast			%	L1 ≥ 95 % L2 ≥ 90 %
Gegenreaktion	P1	L1	Bogenminute	≤3	≤3	≤3
	P1	L2	Bogenminute	≤5	≤5	≤5
	P2	L1	Bogenminute	≤5	≤5	≤5
	P2	L2	Bogenminute	≤8	≤8	≤8
Trägheitsmoment	L1	4	kg·cm²	0,13	0,51	2,87
		5	kg·cm²	0,13	0,47	2,71
		7	kg·cm²	0,13	0,45	2,62
		10	kg·cm²	0,03	0,44	2,57
	L2	16	kg·cm²	0,03	0,23	0,47
		20	kg·cm²	0,03	0,23	0,47
		25	kg·cm²	0,03	0,23	0,47
		28	kg·cm²	0,03	0,23	0,47
		35	kg·cm²	0,03	0,23	0,47
		40	kg·cm²	0,03	0,23	0,47
		50	kg·cm²	0,03	0,20	0,44
		70	kg·cm²	0,03	0,20	0,44
		100	kg·cm²	0,03	0,20	0,44

Technische Parameter		Modellreihe	FSK 64	PG90	PG110
	Spezifikation	Verhältnis	FSK 64	PG90	PG110
Nenndrehmoment	L1	4	40	120	220
		5	40	125	260
		7	40	125	260
		10	35	80	160
	L2	16	50	120	300
		20	50	120	300
		25	50	125	350
		28	50	120	300
		35	50	125	350
		40	50	125	350
		50	50	125	350
		70	50	125	350
		100	35	80	220
Schutzgrad		IP65
Betriebstemperatur		-10 °C bis 90 °C
Gewicht (kg)	L1		1.3	3.4	7.1
Gewicht (kg)	L2		1.9	4.7	9,5
