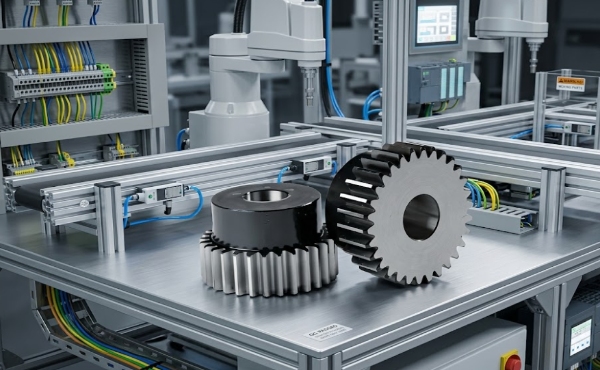

Präzisionsgefertigte, maßgeschneiderte Ritzel für anspruchsvolle mechanische Anwendungen

In der Architektur moderner industrieller Getriebesysteme ist das kleine Ritzel häufig lokal den höchsten mechanischen Belastungen ausgesetzt. Das Ritzel dient als Hauptantrieb, der mit größeren Zahnrädern oder linearen Zahnstangen kämmt, und bestimmt die kinetische Genauigkeit, die Beschleunigungskurven und den Betriebslebenszyklus des gesamten Systems. Während schwere Maschinen immer enger werden und höhere Leistungsdichten erreichen, stoßen handelsübliche Getriebekomponenten schnell an ihre thermischen und physikalischen Grenzen.

Für technische Beschaffungsbeauftragte und Originalgerätehersteller (OEMs) ist die Überwindung der Schwelle zwischen Katalogteilen und kundenspezifischen Komponenten ein entscheidender Dreh- und Angelpunkt. Die Investition in eine spezielle Getriebearchitektur ist nicht mehr nur eine Option für Eliteanwendungen; Dabei handelt es sich um eine grundlegende Strategie zur Minderung der kinetischen Reibung, zur Eliminierung von Spiel und zur Gewährleistung der langfristigen strukturellen Integrität unter extremen strukturellen Belastungen.

1. Mikrogeometrieänderung: Die Physik präzisionsgefertigter Zahnprofile

Der entscheidende Faktor für die Getriebeleistung liegt im Mikrometerbereich innerhalb des Evolventenprofils. Handelsübliche Zahnräder werden nach Nennnormen zugeschnitten, wobei die winzigen elastischen Verformungen, die bei Spitzendrehmomenten auftreten, häufig außer Acht gelassen werden. Wenn ein Zahn unter hoher Last in Eingriff kommt, verändert die Durchbiegung die theoretische Wirkungslinie, was zu Störungen der Zahnspitze, lokalem Abrieb und vorzeitigem Lochfraß führt.

Durch die Implementierung eines präzisionsgefertigten Zahnprofils wird diese kinetische Abweichung durch gezielte Mikrogeometrie-Profilierung behoben. Durch die Einführung einer subtilen Spitzenentlastung, Wurzelmodifikation und Längskronung kompensieren Ingenieure die physische Biegung des Zahns unter Betriebsbelastung vorab. Dadurch wird sichergestellt, dass der tatsächliche Kontaktpfad perfekt mit dem optimalen Designpfad übereinstimmt und eine genaue und stabile Übertragungsmatrix entsteht.

In fortschrittlichen Getriebesystemen bringt diese geometrische Präzision mehrere betriebliche Vorteile mit sich. Es minimiert den Übertragungsfehler (TE) – die mikroskopische Abweichung zwischen theoretischer und tatsächlicher Rotationsleistung – und gewährleistet so eine Positionsgenauigkeit im Submillimeterbereich in automatisierten Servolinien, CNC-Matrizen und Hochleistungsrobotik.

2. Advanced Metallurgy: Metallurgische Profilierung für verbesserte Haltbarkeit und Belastbarkeit

Die kinetische Präzision wird von Natur aus durch strukturelle Materialschwellen begrenzt. Schwere Industriemaschinen benötigen Getriebekomponenten, die sowohl Oberflächenermüdung (Lochfraß) als auch Scherbeanspruchungen unter der Oberfläche standhalten können. Die Wahl des richtigen Materialsubstrats und der richtigen Wärmebehandlungsmatrix bestimmt die endgültige Leistungsdichte des Zahnradsatzes.

Die Entwicklung kundenspezifischer Hochleistungsritzel erfordert ein tiefes Verständnis der metallurgischen Gradienten vom Kern zur Oberfläche. Weltweit führende Hersteller nutzen hochfeste Materialoptionen für verbesserte Haltbarkeit und Belastbarkeit, die genau auf die mechanische Umgebung der Anwendung zugeschnitten sind. Zu den häufig verwendeten Hochleistungslegierungen gehören:

● AISI 4340 / 34CrNiMo6: Ein hochwertiger legierter Nickel-Chrom-Molybdän-Stahl, der für seine Tiefenhärtbarkeit, hohe Bruchzähigkeit und überlegene Ermüdungsbeständigkeit bei starker zyklischer Stoßbelastung bekannt ist.

●  18CrNiMo7-6: Ein Premium-Aufkohlungsstahl, der bei Gasaufkohlung und Einsatzhärtung eine außergewöhnlich harte, verschleißfeste Außenschale (60–62 HRC) liefert und gleichzeitig einen äußerst duktilen, stoßdämpfenden Kern beibehält.

●  Kundenspezifische Nitrierlegierungen: Wird für spezielle Aufbauten verwendet, die eine hohe Dimensionsstabilität erfordern, da der Nitrierprozess bei niedriger Temperatur thermische Verformungen minimiert und gleichzeitig eine robuste Anti-Abriebschicht bildet.

Durch die Ausführung fortschrittlicher Einsatzhärtungsprofile wird die Wurzelfestigkeit des Zahns strukturell verstärkt. Diese strukturelle Verstärkung maximiert die zulässigen Biegespannungsgrenzen und ermöglicht es der Maschine, plötzliche Drehmomentüberlastungen zu bewältigen, ohne dass es zu einem katastrophalen Scherversagen kommt.

3. Akustische Technik: Minimierung vibroakustischer Signaturen für reibungsloses Eingreifen

In modernen Industrieumgebungen stehen akustische Emissionen in direktem Zusammenhang mit der Maschinendiagnose. Übermäßiger Getriebelärm stellt nicht nur eine Gefahr für die Umwelt dar; Es ist die physische Manifestation der Dissipation kinetischer Energie, einer strukturellen Fehlausrichtung und eines schnellen mechanischen Abbaus. Hohe Geräuschpegel deuten im Allgemeinen auf ungleichmäßige Reibung und hohe Vibrationsamplituden im Eingriffsbereich hin.

Um einen reibungslosen Eingriff mit geringem Geräuschpegel und reduzierten Vibrationen zu erreichen, ist ein ganzheitlicher technischer Ansatz erforderlich, der präzise Zahnoberflächenbearbeitung und spezielle Mikrogeometrie kombiniert. Wenn Ritzel einem Profilschleifen nach der Wärmebehandlung oder einem kontinuierlichen Zahnflankenhonen unterzogen werden, wird die Oberflächenrauheit ( R _a ) auf Submikrometer-Niveaus reduziert (R _a < 0,4 μm).

Diese ultraglatte Oberflächenbeschaffenheit senkt den Gleitreibungskoeffizienten zwischen den Passflanken erheblich. Dadurch werden die hochfrequenten Mikrostöße, die Strukturschwingungen auslösen, eliminiert. Das resultierende Getriebe arbeitet mit einem geräuschlosen, rollenden Eingriff und schützt empfindliche angrenzende Komponenten – wie Hochgeschwindigkeitslager und elektronische Encoder – vor den zerstörerischen Auswirkungen von Körperschallvibrationen.

4. Dynamische Anpassungsfähigkeit: Flexible Anpassung für OEM- und Spezialmaschinen

Keine zwei Schwerindustrieanwendungen weisen identische kinetische Profile auf. Ein Ritzel, das in einem Azimutantrieb einer Windkraftanlage betrieben wird, unterliegt völlig anderen Lastprofilen und Umgebungsbedingungen als eines, das in einem Hochgeschwindigkeits-Verpackungsextruder oder einer Tiefsee-Bohrwinde eingesetzt wird. Standardkomponenten aus dem Katalog zwingen Konstrukteure dazu, Kompromisse einzugehen und häufig zu große Abmessungen anzugeben, um Konstruktionsabweichungen auszugleichen.

Durch die flexible Anpassung an OEM- und Spezialmaschinenanwendungen können Designteams diese betrieblichen Engpässe umgehen. Durch die Entwicklung von Komponenten von Grund auf können Ingenieure kundenspezifische Wellenkonfigurationen, Innenkeilverzahnungen, Keilnuten und Montageflansche direkt und nahtlos in ein einziges monolithisches Teil integrieren. Dies reduziert die Komplexität der Montage, eliminiert Konzentrizitätsfehler zwischen einzelnen Wellen und Zahnrädern und rationalisiert die Produktionslieferkette erheblich.

Als weltweit führender Anbieter hochpräziser Bewegungssteuerungskomponenten hat die iHF Group Pionierarbeit bei diesem kundenspezifischen Engineering-Workflow geleistet. Durch den Einsatz fortschrittlicher CAD/CAM-Modellierung, Finite-Elemente-Analyse (FEA) und modernster CNC-Zahnradform- und Schleifzellen wandelt die iHF Group komplexe technische Entwürfe in leistungsstarke mechanische Realitäten um. Ihre adaptive Engineering-Plattform stellt sicher, dass jedes Teil genau nach Spezifikation gefertigt wird, egal ob ein OEM ein Instrumentenritzel mit Modul 0,5 oder ein Hochleistungs-Industrieritzel mit hohem Modul verlangt.

5. Breite Kompatibilität: Vielseitigkeit über verschiedene industrielle Übertragungssysteme hinweg

Der ultimative Wert einer genau maßgeschneiderten kinetischen Komponente liegt in ihrer Einsatzvielfalt. Hochleistungsritzel sind das Herzstück einer Vielzahl industrieller Getriebesysteme. Von Planetengetrieben, die eine ausgewogene Drehmomentverteilung erfordern, bis hin zu Zahnstangensystemen, die Rotationskräfte in hochbelastete lineare Bewegungen umwandeln – die mechanische Integrität des Ritzels steuert die Gesamteffizienz des Systems.

Wenn kundenspezifische Komponenten so ausgelegt werden, dass sie gleichzeitig hohen radialen und axialen Kräften standhalten, eröffnen sich neue Gestaltungsmöglichkeiten für die Systemintegration. Industriezweige wie automatisierte Materialhandhabung, Druckmaschinen, Textilmaschinen und Stahlwalzwerke sind in hohem Maße auf diese maßgeschneiderten mechanischen Elemente angewiesen, um kontinuierliche Produktionsschleifen rund um die Uhr aufrechtzuerhalten, den Betriebsdurchsatz direkt zu steigern und gleichzeitig die Gemeinkosten für außerplanmäßige Wartung zu senken.

Fazit: Sicherung des langfristigen ROI durch Präzisionstechnik

In der Industrielandschaft ist ein Getriebeausfall nie auf eine einzelne Komponente beschränkt; Dies löst eine kostspielige Kettenreaktion aus Produktionsausfällen, Produktivitätsverlusten und umfangreichen Reparaturzyklen aus. Die Wahl präzisionsgefertigter Übertragungselemente stellt eine strategische Investition in die mechanische Zuverlässigkeit und langfristige Anlagenoptimierung dar.

Durch die Kombination präziser Zahnprofile, optimierter Metallurgie und maßgeschneidertem Strukturdesign können Hersteller ihre Anlagen sicher auf höhere Geschwindigkeiten und größere Tragfähigkeiten bringen. Die Zusammenarbeit mit einem engagierten Fertigungsexperten wie der iHF Group garantiert, dass Ihre Übertragungssysteme Tag für Tag mit höchster Effizienz arbeiten und hochpräzises mechanisches Design in einen nachhaltigen Wettbewerbsvorteil verwandeln.
