Präzision bei 90°: Hohe Drehmomenteffizienz mit PAR-Winkel-Servogetrieben

In anspruchsvollen Bewegungssteuerungssystemen, in denen beengte Platzverhältnisse und präzises Drehmoment Hand in Hand gehen müssen, erweist sich das PAR-Rechtwinkel-Servogetriebe als hochentwickelte Lösung. Dieses für die Kraftübertragung um 90 Grad ausgelegte Getriebe kombiniert Spiral-Kegelradgetriebe mit Planetenradsatz und bietet so außergewöhnliche Effizienz, geringe Geräuschentwicklung und hohe Positioniergenauigkeit.

Hersteller wie die iHF Group haben diese Technologie weiterentwickelt, um den sich wandelnden Anforderungen von CNC-Maschinen, Automatisierungssystemen und industriellen Hochgeschwindigkeitsanwendungen gerecht zu werden.

Was ist ein PAR-Winkelservogetriebe?

Ein PAR-Winkelservogetriebe ist ein kompaktes Getriebesystem, das die Motorleistung um 90 Grad umlenkt und dabei eine hohe Drehmomentdichte und Präzision beibehält. Es vereint:

● Spiralverzahnte Kegelräder für eine reibungslose Winkelübertragung

●  Planetengetriebestufen zur Drehmomentverstärkung und Stabilität

●  Starre Gehäusekonstruktion für strukturelle Integrität unter Last

Diese Hybridkonfiguration gewährleistet sowohl Richtungsflexibilität als auch mechanische Effizienz und ist somit ideal für kompakte Maschinenlayouts.

Kernvorteile im Engineering

1. Präzise 90°-Kraftübertragung

Kernstück des Systems ist der spiralförmige Kegelradmechanismus, der Folgendes ermöglicht:

●  Gleichmäßiger Drehmomentübergang im rechten Winkel

●  Reduzierte Vibrationen und Geräusche

●  Hoher Wirkungsgrad der Getriebeübertragung im Vergleich zu herkömmlichen Kegelradsystemen

Dadurch eignet sich das Getriebe besonders für Anwendungen, die einen leisen und gleichmäßigen Lauf erfordern, wie beispielsweise Präzisionsautomatisierungslinien.

2. Hohe Zuverlässigkeit bei hohen Drehzahlen dank doppelt gelagertem Planetenkäfig

Die doppelt gelagerte Planetenkäfigkonstruktion verbessert:

●  Lastverteilung über mehrere Zahnradkontakte

●  Stabilität im Hochgeschwindigkeitsbetrieb

●  Reduzierter Verschleiß und verlängerte Lebensdauer

Diese Architektur gewährleistet einen zuverlässigen Betrieb des Getriebes auch unter anspruchsvollen Belastungszyklen.

3. Breites Größenspektrum und flexible Integration

Die PAR-Serie ist in einem breiten Größenspektrum (60–180) erhältlich und bietet Ingenieuren somit folgende Möglichkeiten:

●  Optimale Konfigurationen für Drehmoment- und Drehzahlanforderungen auswählen.

●  Kompatibel mit verschiedenen Motortypen und Kupplungssystemen

●  Anpassung an unterschiedliche Maschinenlayouts ohne Neugestaltung des gesamten Systems

Diese Flexibilität ist für OEMs und Systemintegratoren, die branchenübergreifend tätig sind, von entscheidender Bedeutung.

4. Hohes Drehmoment bei Kompatibilität mit Schrägverzahnung

In Kombination mit Schrägverzahnungssystemen bietet das PAR-Winkelservogetriebe folgende Leistungen:

●  Erhöhte Drehmomentkapazität

●  Verbesserte Tragfähigkeit

●  Verbesserte Laufruhe bei der Bewegungsübertragung

Diese Synergie ermöglicht eine gleichbleibende Leistungsfähigkeit in anspruchsvollen und präzisionskritischen Umgebungen.

5. Außergewöhnliche Genauigkeit und Leistungskennzahlen

Die Leistungsdaten unterstreichen die Präzision des Getriebes:

Übersetzungsbereich: 3–100

Genauigkeit der Rückschlagsmessung:

●  P1: 3–5 Bogenminuten

●  P2: 5–8 Bogenminuten

Solch niedrige Spielwerte sind unerlässlich für Anwendungen, die eine präzise Positionierung und Wiederholgenauigkeit erfordern, wie beispielsweise CNC-Bearbeitung und Robotersysteme.

Industrielle Anwendungen

◆ CNC-Maschinen

●  Präzise Positionierung für Schneid- und Fräsvorgänge

●  Stabile Drehmomentübertragung unter variablen Lasten

●  Kompakte Bauweise für beengte Werkzeugmaschinen

◆ Verpackungs- und Druckmaschinen

●  Laufruhiger und leiser Betrieb für Hochgeschwindigkeitsstrecken

●  Gleichmäßige Bewegungssteuerung für präzise Ausrichtung

●  Reduzierte Vibrationen für verbesserte Druckqualität

◆ Automatisierung und Robotik

●  Hohe Präzision für wiederholbare Bewegungsaufgaben

●  Kompakte Bauweise für Robotergelenke und -achsen

●  Zuverlässige Leistung in kontinuierlichen Betriebsumgebungen

iHF Group: Ingenieurtechnische Exzellenz in der Bewegungssteuerung

Die iHF Group hat sich als zuverlässiger Anbieter von Hochleistungs-Getriebelösungen etabliert. Ihre PAR-Winkel-Servogetriebe zeichnen sich durch folgende Merkmale aus:

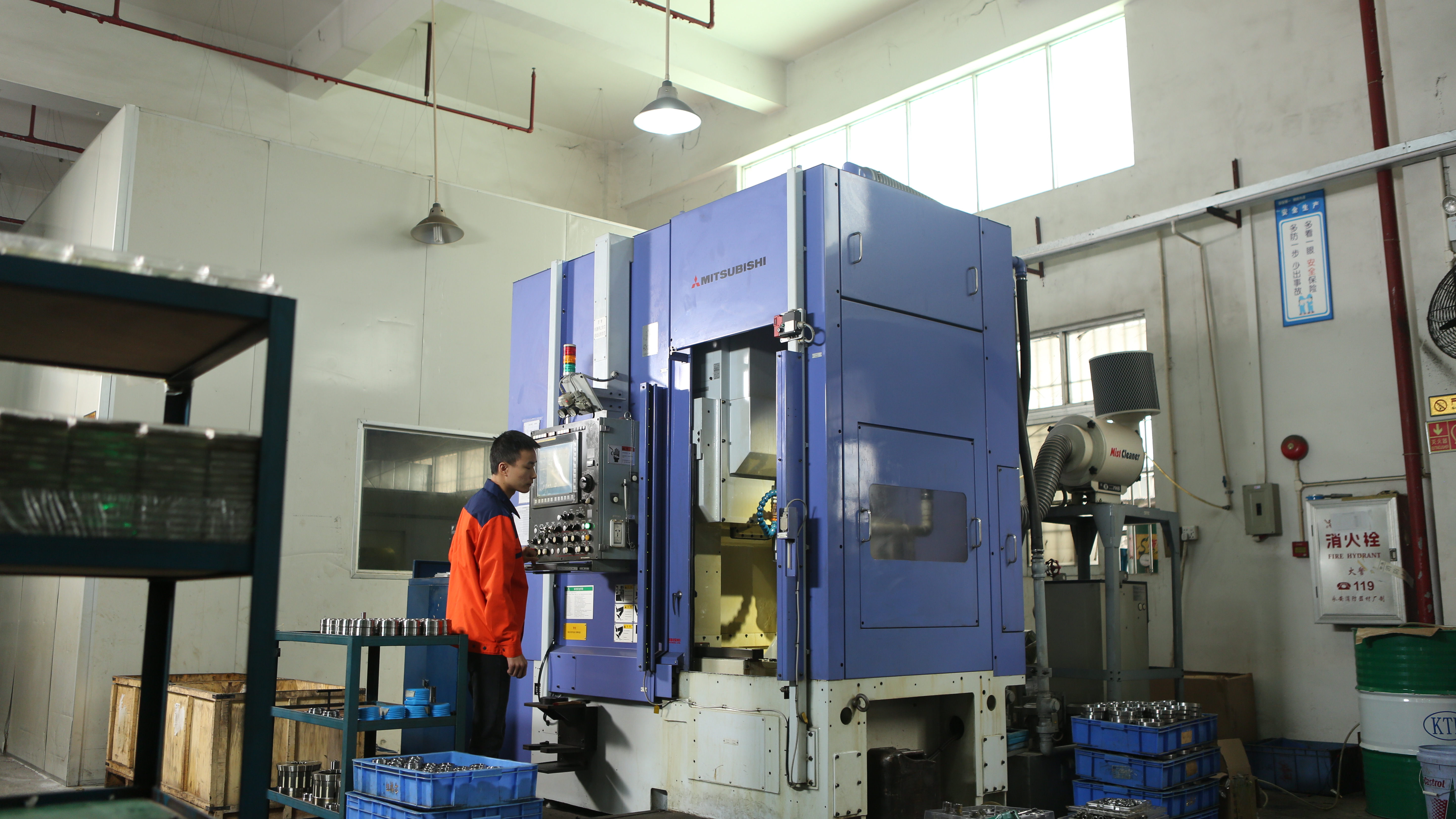

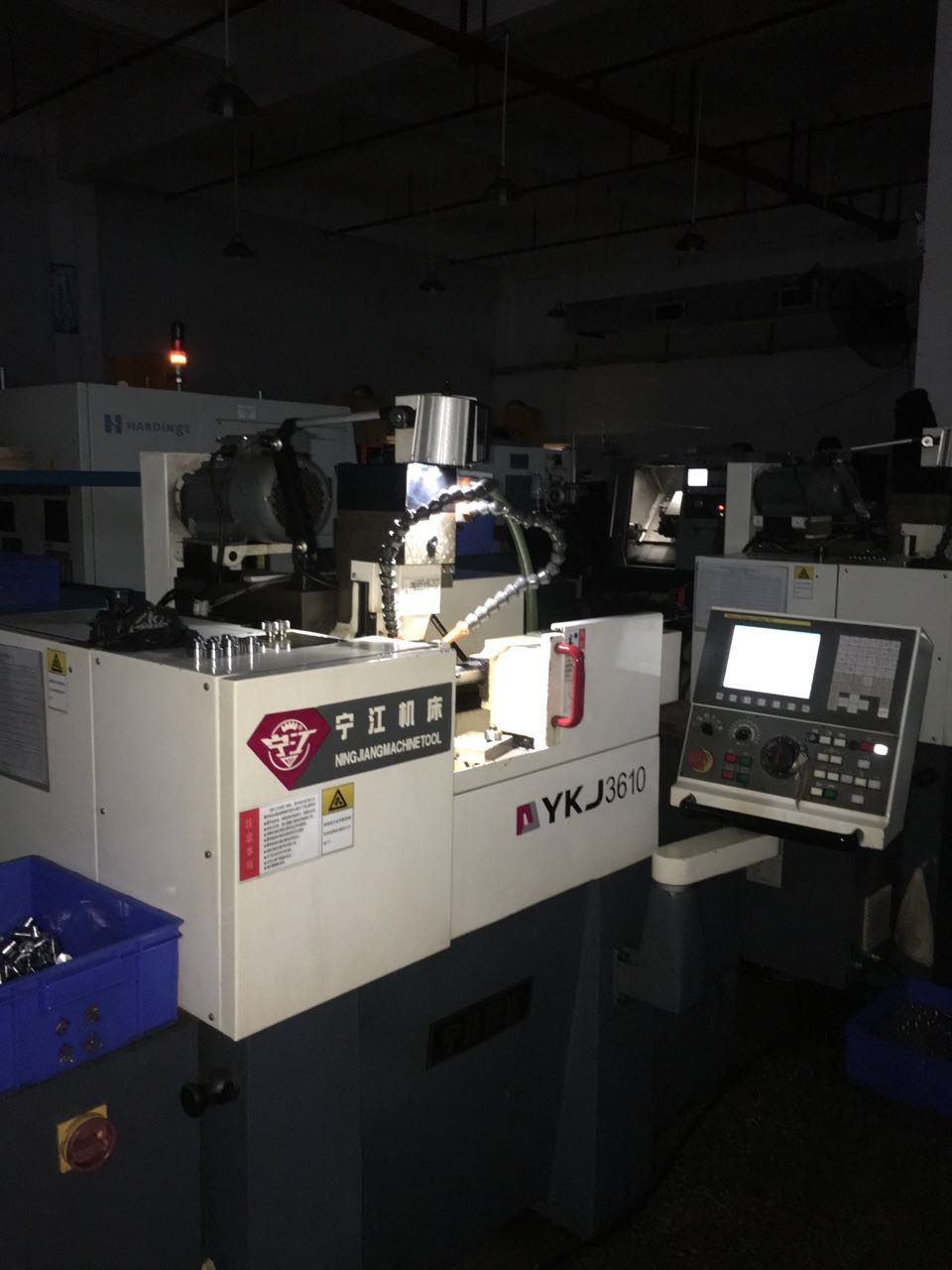

●  Fortschrittliche Fertigungstechniken für Zahnräder gewährleisten Präzision und Langlebigkeit

●  Optimierte Strukturkonstruktion für Steifigkeit und Kompaktheit

●  Strenge Qualitätskontrollsysteme gewährleisten gleichbleibende Leistung

Durch die Fokussierung auf Innovation und Zuverlässigkeit liefert die iHF Group Lösungen, die den hohen Anforderungen der modernen Industrie gerecht werden.

Auswahlkriterien für Ingenieure

Bei der Auswahl eines PAR-Rechtwinkel-Servogetriebes sollten Ingenieure Folgendes berücksichtigen:

◆ Lastanforderungen

Drehmomentbedarf im Spitzen- und Dauerbetrieb

Kompatibilität mit der Motorleistung

◆ Präzisionsanforderungen

Erforderliches Spiel (P1 vs P2)

Positioniergenauigkeit für die Anwendung

◆ Installationsbeschränkungen

Verfügbarer Montageraum

Wellenausrichtung und Kupplungsoptionen

◆ Betriebsbedingungen

Geschwindigkeitsanforderungen

Umweltfaktoren wie Temperatur und Staub

Die Wahl der richtigen Konfiguration gewährleistet optimale Leistung und langfristige Zuverlässigkeit.

Häufig gestellte Fragen

Frage 1: Was unterscheidet ein PAR-Winkelservogetriebe von Standardgetrieben?

Es kombiniert Spiral-Kegelrad- und Planetengetriebe, um hohe Präzision, kompakte Bauweise und effiziente 90-Grad-Getriebe zu erreichen.

Frage 2: Warum ist ein geringes Spiel wichtig?

Geringes Spiel gewährleistet präzise Positionierung und Wiederholgenauigkeit, was bei CNC- und Roboteranwendungen von entscheidender Bedeutung ist.

Frage 3: Ist dieses Getriebe für Hochgeschwindigkeitsbetrieb geeignet?

Ja, der doppelt gelagerte Planetenkäfig gewährleistet Stabilität und Zuverlässigkeit auch bei hohen Drehzahlen.

Frage 4: Ist es für anspruchsvolle Anwendungen geeignet?

Absolut. In Kombination mit Schrägverzahnungssystemen bietet es ein hohes Drehmoment und eine hohe Belastbarkeit.

Frage 5: Warum sollte man sich für die iHF Group für PAR-Getriebe entscheiden?

Die iHF Group bietet präzisionsgefertigte, langlebige und individuell anpassbare Getriebelösungen, die auf anspruchsvolle industrielle Anwendungen zugeschnitten sind.

Abschluss

Das PAR-Winkelgetriebe ist eine Hochleistungslösung für Branchen, die eine präzise, ​​effiziente und kompakte Kraftübertragung benötigen. Dank seiner fortschrittlichen Getriebearchitektur, des geringen Zahnflankenspiels und der flexiblen Integrationsmöglichkeiten verbessert es die Systemleistung deutlich.

Dank der Ingenieurskompetenz der iHF Group ist dieses Getriebe eine zuverlässige Wahl für Hersteller, die die Bewegungssteuerung optimieren, die Effizienz steigern und eine gleichbleibende Betriebsqualität gewährleisten wollen.
