Von Mikrometern zur Perfektion: Hochpräzise Bewegungsabläufe mit iHF-Kreuzrollenschlitten

In hochpräzisen Ingenieursbereichen wie Optik, Halbleiterfertigung und Messtechnik steigt der Bedarf an hochgenauen und stabilen Linearführungssystemen stetig. Der iHF Kreuzrollenschlitten ist eine hochentwickelte Lösung, die außergewöhnliche Positioniergenauigkeit, gleichmäßige Bewegung und strukturelle Stabilität bietet. Dieses von der iHF Group entwickelte, fortschrittliche Linearführungssystem kombiniert kreuzförmig angeordnete Rollen mit präzisen V-Nutführungen und ermöglicht so eine überlegene Leistung im Vergleich zu herkömmlichen Gleitmechanismen.

1. Was ist eine Kreuzrollenrutsche?

Ein hochpräziser Kreuzrollenschlitten-Lineartisch ist eine mechanische Positionierplattform, die zylindrische Rollen verwendet, die orthogonal (kreuzweise) zwischen zwei V-förmigen Führungsbahnen angeordnet sind.

◆ Kerndesignkonzept:

● Die Rollen sind in einem Winkel von 90° angeordnet.

●  Die Rollen berühren gleichzeitig die V-Nut-Oberflächen.

●  Die Last wird gleichmäßig auf mehrere Kontaktpunkte verteilt.

Diese Konfiguration ermöglicht es dem Kreuzrollen-Linearschlitten für die Präzisionspositionierung, eine extrem gleichmäßige Bewegung bei minimaler Reibung und hoher Steifigkeit zu erzielen.

2. Konstruktionsprinzip und Funktionsprinzip

Das Kreuzrollenschlittensystem mit V-Nutführung arbeitet auf Basis von Wälzkontakt und nicht von Gleitreibung.

Wesentliche Strukturelemente:

◆ Kreuzförmig angeordnete Walzen

Wechselnde Ausrichtung verbessert die Lastverteilung

Unterstützt multidirektionale Belastungen (radial, axial, Moment).

◆ V-Nut-Führungsschienen

Präzisionsgeschliffene Oberflächen

Gewährleistet eine präzise lineare Führung

◆ Vorspannungsmechanismus

Beseitigt das Spiel zwischen Rollen und Führungsbahnen

Verbessert die Steifigkeit und die Positioniergenauigkeit

Die iHF Group fertigt hochstabile Kreuzrollenführungen für industrielle Anwendungen und gewährleistet so eine gleichbleibende Leistung auch unter anspruchsvollen Bedingungen.

3. Antriebsmechanismen und Produktvarianten

Das iHF-Kreuzrollenschlittensystem bietet verschiedene Antriebskonfigurationen, um unterschiedlichen Präzisionsanforderungen gerecht zu werden.

◆ Mikrometer-Vorschub-Querrollenschlitten

Minimaler Messwert: 0,01 mm

Geeignet für quantitative manuelle Justierungen

Ideal für Labor- und optische Justierungsaufgaben

◆ Spindelgetriebener Kreuzrollenschlitten

Konzipiert für Feinzuführungsanwendungen

Sanfte und stabile Bewegungssteuerung

Aufgrund fehlender Skala nicht für numerische Ablesung geeignet.

◆ Hochauflösender Objektträger mit Mikrometerkopf

Auflösung bis zu 0,5 μm

Ermöglicht ultrafeine Positionierung

Geeignet für hochpräzise Messsysteme

Diese Optionen ermöglichen es, die kundenspezifische Lösung des Herstellers von Kreuzrollenführungen an verschiedene industrielle Anforderungen anzupassen.

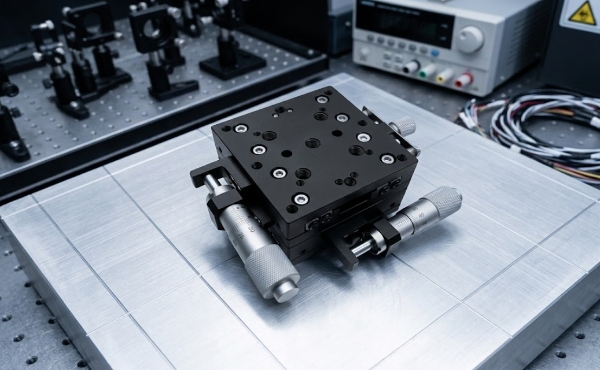

4. Mehrachsen-Konfigurationsoptionen

Moderne Anwendungen erfordern häufig mehrdimensionale Bewegungen. Das mehrachsige Kreuzrollenführungssystem unterstützt verschiedene Konfigurationen:

● X-Achse: Lineare Bewegung in einer einzigen Richtung

●  Y-Achse: Senkrechte lineare Bewegung

●  XZ-Achse: Kombinierte horizontale und vertikale Bewegung

●  XYZ-Achse: Vollständige dreidimensionale Positionierung

Die iHF Group bietet modulare Kreuzrollenschlittensysteme für die mehrachsige Positionierung an, die eine flexible Systemintegration ermöglichen.

视频

5. Leistungsvorteile

Der hochpräzise Kreuzrollenschlitten bietet mehrere technische Vorteile:

◆ Außergewöhnliche Positionsgenauigkeit

Die Konstruktion mit gekreuzten Rollen minimiert Abweichungen und gewährleistet Wiederholgenauigkeit.

◆ Hohe Steifigkeit

Vorgespannte Rollen eliminieren Spiel und verbessern die strukturelle Steifigkeit.

◆ Sanfte Bewegung

Durch den Rollkontakt werden Reibung und Stick-Slip-Effekte reduziert.

◆ Kompaktes Design

Hohe Belastbarkeit bei geringem Platzbedarf.

Diese Eigenschaften machen den Präzisions-Kreuzrollen-Lineartisch für Automatisierung und Optik in anspruchsvollen Umgebungen äußerst effektiv.

6. Anwendungsszenarien

Der Lieferant von industriellen Kreuzrollenführungen unterstützt ein breites Spektrum an hochpräzisen Anwendungen:

◆ Optische Instrumente

Linsenausrichtung und -kalibrierung

◆ Halbleiterausrüstung

Waferpositionierung und -prüfung

◆ Messtechniksysteme

Hochpräzise Messplattformen

◆ Medizinprodukte

Feinpositionierung in Diagnosegeräten

◆ Automatisierung und Robotik

Präzisionsmontage- und Prüfsysteme

Die iHF Group liefert maßgeschneiderte Kreuzrollenführungslösungen, die auf diese Branchen zugeschnitten sind.

7. Hinweise zur Installation und Ausrichtung

Für die optimale Nutzung eines Präzisions-Kreuzrollen-Gleitsystems ist eine korrekte Installation unerlässlich.

◆ Bewährte Verfahren:

●  Sorgen Sie für ebene und starre Montageflächen

●  Vermeiden Sie eine Überlastung über die angegebene Kapazität hinaus.

●  Saubere Betriebsbedingungen aufrechterhalten

●  Verwenden Sie das geeignete Anzugsmoment.

Diese Verfahren gewährleisten eine optimale Leistung von langlebigen Kreuzrollenführungssystemen.

8. Wartung und Zuverlässigkeit

Ein Hersteller langlebiger Kreuzrollenführungen muss Wert auf langfristige Zuverlässigkeit legen.

◆ Wartungsrichtlinien:

●  Regelmäßige Schmierung der Rollen und Führungsbahnen

●  Prüfung auf Verunreinigungen oder Ablagerungen

●  Regelmäßige Genauigkeitsprüfung

Die iHF Group entwickelt wartungsarme Kreuzrollenführungssysteme, die die Betriebsausfallzeiten reduzieren.

9. Warum die iHF-Gruppe wählen?

Als vertrauenswürdiger Lieferant ist die iHF Group auf die Herstellung hochpräziser Kreuzrollenführungen spezialisiert.

◆ Wichtigste Stärken:

●  Fortschrittliche Fertigungstechnologie

●  Strenge Qualitätskontrollsysteme

●  Umfassendes Produktsortiment

●  Globale Lieferfähigkeit

Ihre Expertise gewährleistet zuverlässige Leistung bei kritischen Positionierungs- und Bewegungssteuerungsanwendungen.

10. Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der Hauptvorteil einer Kreuzrollenführung?

Es bietet hohe Präzision, gleichmäßige Bewegungsabläufe und ausgezeichnete Steifigkeit.

Frage 2: Worin besteht der Unterschied zwischen einem Mikrometerkopf-Vorschub und einem Spindelantrieb?

Der Mikrometerkopf ermöglicht eine quantitative Justierung, während die Leitspindel eine gleichmäßige, kontinuierliche Bewegung ohne Skala bietet.

Frage 3: Können Kreuzrollenführungen in Mehrachsensystemen eingesetzt werden?

Ja, sie unterstützen die Konfigurationen X, Y, XZ und XYZ.

Frage 4: Welche Branchen profitieren am meisten von Kreuzrollenführungen?

Optik, Halbleiter, Messtechnik, Medizintechnik und Automatisierung.

Abschluss

Der iHF-Kreuzrollenschlitten ist eine Hochleistungslösung für präzise Linearbewegungen und bietet unübertroffene Genauigkeit, Stabilität und Flexibilität. Sein innovatives Design, kombiniert mit vielfältigen Antriebsoptionen und Mehrachsenkonfigurationen, macht ihn unverzichtbar für anspruchsvolle technische Anwendungen.

Mit starker technischer Expertise und Fertigungskompetenz liefert die iHF Group weiterhin zuverlässige und individuell anpassbare Kreuzrollenführungssysteme für globale Industrien.
